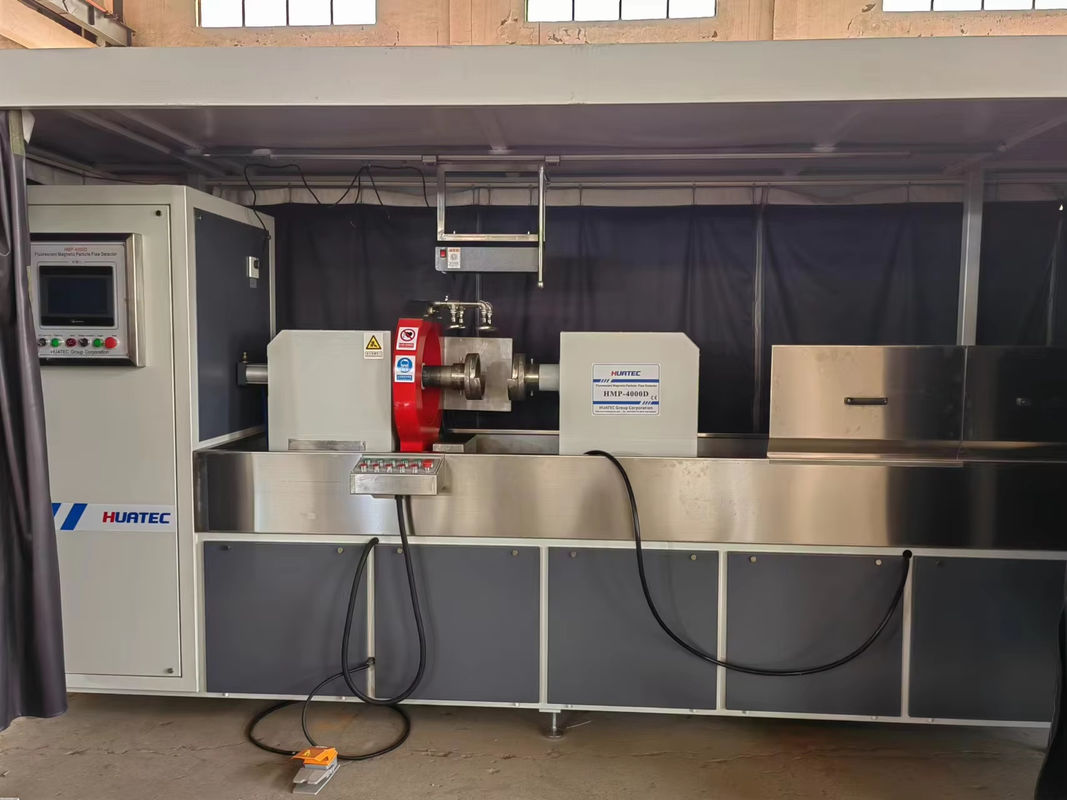

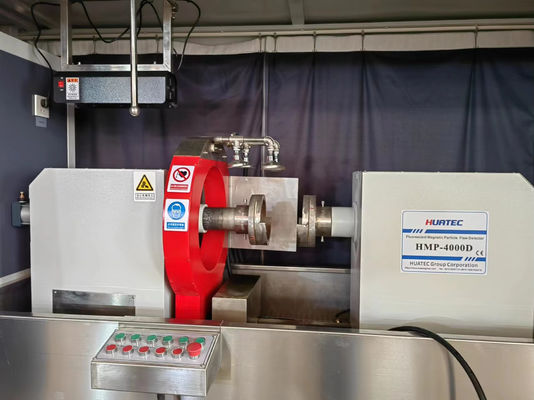

Équipement de détection de défauts par magnétoscopie NDT de haute précision HMP-4000D

1. Description des composants de l'appareil

1.1 Informations générales sur l'appareil

L'équipement est une machine unique, avec chargement et déchargement manuels. Il adopte un serrage par tige, une technologie de magnétisation composite, un serrage pneumatique de l'électrode droite, une course de serrage de 0 à 50 mm, une démagnétisation à atténuation automatique, une pulvérisation automatique, une récupération, une agitation et une filtration de la suspension magnétique. Pièce d'essai de type A 2# (30/100) clairement affichée.

Les principaux composants de l'équipement sont : le système de serrage, le système d'alimentation de magnétisation, le système de contrôle électrique, le système de pulvérisation, d'agitation et de récupération de filtration de la suspension magnétique, la lumière noire, la chambre noire, le système de démagnétisation, etc.

1.2 Système de serrage :

1.2.1, l'équipement conçoit un mécanisme de serrage horizontal, course de serrage 0-1500mm, peut répondre à la longueur de 1500mm, diamètre extérieur de 250mm dans les besoins d'inspection de la pièce. Les bobines de magnétisation longitudinale sont au nombre de deux, une de chaque côté, respectivement entraînées par le cylindre, et peuvent être déplacées pour améliorer l'effet de magnétisation des pièces à axe long.

1.2.2. L'équipement adopte la méthode spéciale de la tige pour effectuer la magnétisation circonférentielle de la pièce à travers la méthode de la tige, et vérifier diverses fissures fines radiales qui peuvent exister sur les surfaces interne et externe ; La magnétisation longitudinale de la pièce est effectuée par la méthode de la bobine, et diverses fissures fines annulaires qui peuvent exister sur la surface de la pièce sont vérifiées.

1.2.3, afin d'assurer le positionnement précis de la pièce pour répondre aux exigences du serrage de l'équipement. L'équipement est conçu avec un dispositif de réglage central élevé.

1.2.4, la circonférence longitudinale peut être magnétisée respectivement, respectivement vérifier la surface interne et externe de la pièce peut exister une variété de fissures transversales et longitudinales ; La magnétisation composite (simultanée) de la pièce peut également être mise en œuvre en même temps, et divers défauts subtils qui peuvent exister sur les surfaces interne et externe de la pièce peuvent être vérifiés de manière globale en une seule fois.

1.2.5, il y a une plate-forme de travail conçue devant l'établi, ce qui est pratique pour les opérations de chargement et de déchargement.

1.3 Système de contrôle de l'alimentation magnétisée :

L'équipement adopte le mode de magnétisation CA, deux ensembles d'alimentations de magnétisation indépendantes dans les directions circonférentielle et longitudinale, et deux transformateurs principaux fournissent respectivement le courant de magnétisation. La technologie du convertisseur à module contrôlé est utilisée pour contrôler la taille du courant du circuit, et la tension isolée est envoyée dans l'électrode et la bobine de culasse. La taille du courant est réglable en continu et l'instrument correspondant est réglé pour indiquer afin de garantir que la pièce reçoit l'intensité de magnétisation spécifiée. Avec la fonction de contrôle de phase hors tension, pour maintenir un magnétisme résiduel stable, peut être utilisé pour la détection de défauts par méthode magnétique résiduelle.

1.4 Système de contrôle électrique (l'écran tactile est facultatif, ce qui suit comprend le numéro * lié à la sélection de l'écran tactile) :

1) Le système de contrôle électrique est contrôlé par un automate programmable (PLC), comprenant un module de contrôle et son dispositif de protection, un dispositif de déclenchement de régulation du courant, un ampèremètre, un bouton de commande et un voyant lumineux, un moteur, un cylindre, un double accouplement, une électrovanne, un disjoncteur, un relais intermédiaire et d'autres dispositifs de contrôle.

2) Tel que confirmé par les deux parties par le biais de négociations, l'équipement adopte une conception électromécanique intégrée, et le boîtier de contrôle de la distribution d'énergie est situé à l'arrière de l'équipement. L'opération de coupure de courant de base est effectuée sur la surface de l'armoire, la porte de l'armoire est équipée de serrures de porte, de prévention de la poussière, de filtration, d'un système de refroidissement par air, etc. Le fournisseur doit assurer la sécurité électrique et la maintenance de l'intégration mécanique et électrique.

3) En plus du fonctionnement automatique, l'équipement est également équipé de touches de fonction manuelles pour diverses fonctions, qui peuvent être réalisées manuellement : serrage de la pièce (pneumatique), pulvérisation, magnétisation, desserrage de la pièce (pneumatique) et autres actions.

4) Les cartes de circuits imprimés circonférentielles et longitudinales peuvent être utilisées universellement.

5) Le temps de magnétisation et l'intervalle de magnétisation peuvent être ajustés.

6) Équipé d'une pédale, le démarrage du programme automatique peut être contrôlé par le bouton "démarrage automatique" ou la pédale.

7) Le boîtier de l'équipement est mis à la terre de manière fiable, et la résistance d'isolement de l'ensemble de la machine est ≥2MΩ.

8) L'équipement dispose d'une protection de sécurité et d'une fonction d'alarme parfaites.

*9) En utilisant le courant prédéfini de l'écran tactile, vous pouvez prérégler le courant, suivre automatiquement le courant, la valeur d'erreur ne dépasse pas 5%.

*10) Alarme automatique et affichage d'avertissement en cas de courant anormal ou manquant.

*11) Avec 30 groupes de fonction de stockage du processus de magnétisation, la circonférence longitudinale peut être stockée séparément.

12) Les composants conjoints Siemens, Omron PLC, Italian ST, STM ou de la marque nationale célèbre Chint sont utilisés pour assurer la qualité de l'ensemble de la machine.

*13) Avec la fonction d'autorisation par mot de passe de l'opérateur, pour s'assurer que le personnel sans autorisation correspondante ne peut pas modifier ou utiliser l'équipement.

1.5 Système de pulvérisation, de mélange et de récupération de filtration de la suspension magnétique :

1) Le système de pulvérisation, de mélange et de récupération de filtration de la suspension magnétique est principalement composé de : réservoir de collecte de liquide, réservoir de stockage de liquide, pompe de pulvérisation, pompe de mélange, tamis filtrant, tuyauterie, etc.

2) La suspension magnétique est stockée dans le réservoir de stockage de liquide ; Équipé d'un dispositif de filtration pour s'assurer que la pulvérisation n'est pas bloquée après la pulvérisation. Le dispositif de filtration doit être profondément dans la suspension magnétique pour empêcher le colmatage du dispositif de filtration et l'endommagement de la pompe de pulvérisation. Un dispositif d'agitation automatique est prévu dans le bac de stockage de liquide.

3) La suspension magnétique est pulvérisée par plusieurs asperseurs en même temps pour s'assurer que la pièce est complètement mouillée.

4) Des clapets anti-retour sont conçus dans la tuyauterie de pulvérisation de la suspension magnétique pour empêcher les bulles formées par le reflux de la suspension magnétique.

5) Chaque tête de pulvérisation de la suspension magnétique doit être facile à ouvrir et à fermer, et la position de pulvérisation, la taille du débit et la pression peuvent être ajustées.

6) Un pistolet de pulvérisation manuel est équipé à l'avant de la machine.

7) La suspension magnétique ne doit pas être pulvérisée ou fuir à l'extérieur de l'équipement.

1.6 Lumière noire :

1.6.1, le dispositif de fluorescence adopte une lumière noire LED DG-6K haute intensité.

1.6.2. Fixé et hissé devant le poste de magnétisation en haut de la chambre noire pour faciliter la rotation et l'observation des pièces entraînées par le remorqueur après l'achèvement de la magnétisation de la pièce.

1.6.3, éclairement ultraviolet : l'éclairement n'est pas inférieur à 6000 uw/cm2, la durée de vie n'est pas inférieure à 10000 heures.

1.6.4, peut couvrir entièrement les pièces de 1000 mm.

1.7 Chambre noire (système d'éclairage et d'échappement)

1) Les côtés gauche, droit, supérieur et arrière de la chambre noire sont fermés par des plaques d'acier de haute qualité en fonction de la taille du lit, et en même temps, afin de faciliter l'entretien, le type de porte de protection peut être ouvert et fermé ; L'avant s'étend sur 650 mm et adopte un rideau occultant pour bloquer la lumière. Le rideau occultant adopte un rideau occultant noir de haute qualité.

2) Le système d'éclairage est une lampe fluorescente, qui est fixée à l'intérieur du haut de la chambre noire pour répondre à l'éclairage de travail.

3) Installez un ventilateur d'extraction dans la chambre noire pour assurer la circulation de l'air sans affecter le blindage de la lumière extérieure.

4) La chambre noire adopte un traitement par pulvérisation, et l'ensemble de la chambre noire a une structure compacte et une belle apparence.

1.8 Système de démagnétisation automatique :

Le système de démagnétisation est la position d'origine de la magnétisation, la démagnétisation par atténuation, et la rémanence ne dépasse pas 0,2 mT.

1.9 Autres

1) Fourniture aléatoire : Voir l'étendue de la fourniture pour plus de détails.

2) La conception et la fabrication de l'équipement doivent être conformes à la norme JB/T8290-2011 "machine de détection de défauts par magnétoscopie" et répondre aux conditions techniques de la détection de défauts par magnétoscopie.

2. Accessoires

3. Principaux paramètres techniques de l'équipement

Courant de magnétisation circonférentielle : CA 0-4000A réglable en continu avec contrôle de phase hors tension

Potentiel de magnétisation longitudinale : CA 0- (3000A*6T) 18000AT réglable en continu avec contrôle de phase hors tension

Effet de démagnétisation : démagnétisation par atténuation CA, rémanence ≤0,2mT

Mode de magnétisation : magnétisation circonférentielle, magnétisation longitudinale, magnétisation composite circonférentielle longitudinale ; taux d'erreur de courant longitudinal ≤±5 % ; paramètres de la bobine : 2*3T, diamètre intérieur 350 mm ;

Sensibilité : Selon la spécification de processus JB/6065-92 "Film d'essai standard de machine de détection de défauts par magnétoscopie", le film d'essai de sensibilité de type A 2# (30/100) cercle complet et croix peut être clairement affiché. Course de serrage : 0 mm-1500 mm

Dimensions : 3900mm×1590mm× 2200mm

4. Apparence de l'équipement et couleur de la peinture

Couleur de pulvérisation extérieure : RAL7035, les pièces achetées sont autorisées à conserver la couleur primaire.
