Machine de développement de films de traitement de films de haute qualité
Détecteur de défauts par rayons X NDT / Développeur de films avec affichage numérique HDL-P17A
Le HDL-P17A NDT est la machine de rinçage industrielle économique et pratique du marché haut de gamme. Il lave la largeur et la vitesse de haute qualité, une bonne fiabilité et diverses spécifications. Il est largement utilisé dans la construction de chaudières, la construction navale, les appareils à pression, les pipelines de pétrole et de gaz naturel, et l'inspection de la qualité de divers types d'équipements dynamiques et de pression. Loué par les clients de l'industrie des tests.
Caractéristiques exceptionnelles :

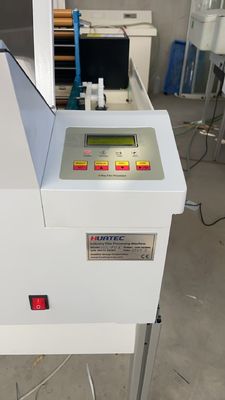

affichage numérique : tous les paramètres définis peuvent être lus à partir du panneau de commande, facile à utiliser, incluent une grande sécurité ; panneau de commande, peut être personnalisé : temps de fonctionnement, température de rinçage et appoint.

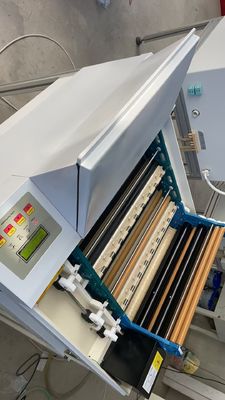

Le système de crémaillère d'arbre du rouleau de précision L peut protéger la transmission du film et faciliter le nettoyage et l'entretien quotidiens.
Le système de séchage adopte une combinaison de rouleaux spéciaux et un contrôle électronique pour assurer le séchage du film à l'air chaud.
Conception de programme anti-cristallisation et anti-oxydation, circulation continue du liquide, empêche le vieillissement du liquide, prolonge le temps d'utilisation et obtient une image de haute qualité.
| Modèle |
HDL-P17A |
| Spécification du film |
Minimum 10*10cm
maximum 45*∞cm
|
| Temps de rinçage |
90-360 secondes |
| Temps de développement |
20-60 secondes |
| Volume de rinçage |
140 pièces / heure (14"*17") 210 pièces / heure (11"*14") |
| Capacité du réservoir de médicaments |
Développement, fixation et lavage chacun 8L |
| Température du révélateur |
20℃-40 ℃ réglable (intervalle 0,1℃) |
| Température de séchage |
40℃-65 ℃ (régulation automatique) |
| Induction du film |
Micro-interrupteur importé |
| Volume ㎝³ |
79*69*42 |
| poids |
Poids brut 60 kg (poids net 55 kg) |
| Anti-cristallisation et anti-oxydation |
45 minutes / fois |
| Processus de rinçage |
Développement→Ombre fixe→lavage→Sec |
| Supplément |
Selon la zone de rinçage du film, un appoint automatique en eau est fourni, et un appoint manuel est également fourni. La quantité d'appoint en eau est de 20 à 200 ml/0,3㎡ |
| Contrôle du lavage à l'eau |
Lorsque le film est rincé, il se remplira automatiquement d'eau pendant 2 à 8 L/minute, et s'arrêtera automatiquement en veille. |
| Consommation d'énergie |
220V 50/60Hz 8.8A (rinçage 2KW, veille 120W) |
Paramètres techniques :
La taille du film u est de 60 * 100 mm minimum, la largeur la plus large est de 450 mm et le film le plus long est de 15 mètres.
type de film film & film en feuilles
Le temps de fonctionnement de u est de 4,5 à 14 minutes
vitesse de la puce 100~33 mm / min
le temps de développement est de 60 à 180 secondes (recommandé pour 90 secondes)
volume de lavage 350*430mm 25 feuilles / heure ; 80*300mm 100 feuilles / heure.
volume de développement, de fixation et de lavage chacun 6,8 litres.
volume supplémentaire test automatique supplémentaire 50-200 ml / m2
la température de développement peut être réglée de 20 à 40 degrés
réglage de la température s'ajuste automatiquement en fonction de la température de développement
température de séchage 40-70 degrés
température de l'eau 5~30 degrés
la consommation d'eau du film est inférieure à 2 litres / minute pendant le fonctionnement
puissance 220~240V8.8A 50 ou 60Hz
poids 60 kg
volume (longueur * largeur * hauteur) 78 x 59 x 45 cm
Équipement standard
1. système de chauffage synchrone de développement
2. développement du système de circulation indépendant
3. système supplémentaire synchrone de développement
4. système d'économie d'eau à vanne solénoïde contrôlée par l'eau
5. système de séchage à conduit d'air conique professionnel
6. système d'alimentation à détection mécanique
7. système d'économie d'énergie à contrôle de vitesse électronique DKM
