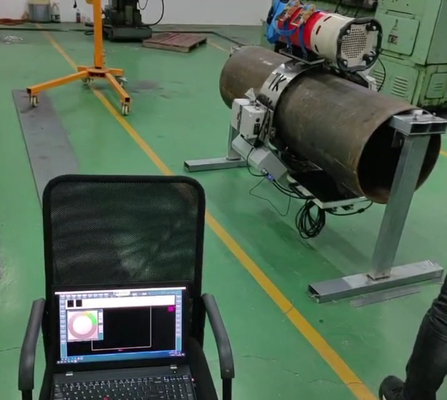

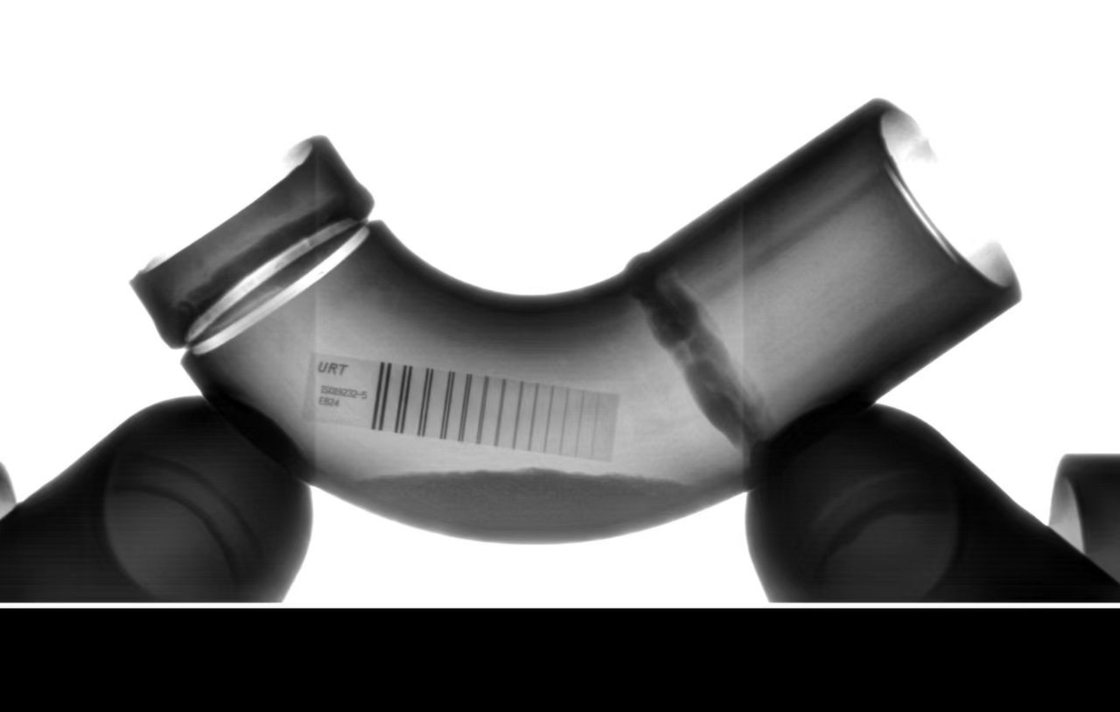

Système d'exploration de la paroi extérieure des pipelines HXPC-200A

HXPC-200ASystème de chenille pour paroi extérieure de pipeline

1. Introduction générale

(1) Marque de l'équipement : HUATEC

(2) Modèle : HXPC-200A

(3) Vitesse de déplacement : ≥100 mm/s

(4) Le mode de marche adopte le type chenille pour assurer l'orientation verticale de la soudure : ±1 mm, l'orientation de la direction de marche

Précision : ±1 mm ;

(5) Il peut répondre aux exigences de conduite d'une machine à rayons directionnels à double paroi et à simple ombre pour les pipelines d'un diamètre inférieur à 1600 mm ;

(6) Utiliser un système de communication sans fil double bande 5G, distance de contrôle : 100 mètres (terrain dégagé) ;

(7) L'utilisation d'une alimentation par batterie au lithium basse température intégrée de 36 V, facile à remplacer, peut fonctionner normalement à moins 40℃ ;

(8) Heures de travail : plus de 8 heures ;

(9) Consommation d'énergie : ≤150W ;

(10) Entraînement synchrone avec le véhicule d'escalade de la paroi du tube (scanner plat) pour répondre aux exigences de détection par transillumination DR à double paroi et à simple ombre

2. Détecteur de défauts à rayons X portable

(1) Nom de l'équipement : détecteur de défauts à rayons X portable à pression constante haute fréquence

(2) Modèle : XXG 300JYGF

(3) Tube à rayons X : tube en céramique métallique

(4) Mode d'alimentation du tube à rayons X : tension constante

(5) Plage de réglage de la tension du tube à rayons X : 50-300 kV

(6) Pas de réglage de la tension du tube : 1 kV/pas

(7) Courant du tube à rayons X : 0,5-3,0 mA

(8) Pas de réglage du courant du tube : 0,1 mA/pas

(9) Temps d'exposition maximum : 99 minutes 59 secondes

(10) Plage de réglage du retard haute pression : 0-99 secondes

(11) Puissance maximale du tube à rayons X : 900 W

(12) Fréquence de fonctionnement : 100 kHz

(13) Taille du foyer : AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Épaisseur de pénétration : 65 mm (acier A3, distance focale 700 mm, film HUATEC D7, noir négatif ≥2,0, 10

Minutes)

(15) Taux de charge temporaire : 100 % (à une température ambiante de 20℃, conditions de puissance maximale)

(16) Angle de rayonnement : 40°x 55°

(17) Filtre interne : 1 mmBe

(18) Filtre supplémentaire : 4 mm équivalent Al

(19) Taille de la tête de tube : φ295 mm x 775 mm (y compris la bague d'extrémité)

(20) Poids de la tête de tube : 29 kg

(21) Câble de connexion : 50 M

(22) Câble d'alimentation : 10 M

(23) Taille du contrôleur : 465 mm x 154 mm x 323 mm

(24) Poids du contrôleur : 11,3 kg

(25) Puissance d'entrée : 200-250 VAC, 47-400 Hz

(26) Méthode de refroidissement de l'anode : refroidissement par air forcé

(27) Température ambiante admissible : -20℃~+40℃

3. Les accessoires standard comprennent :

Détecteur à écran DR, machine d'escalade de la paroi extérieure du tube

Machine à rayons X, machine d'escalade de la paroi extérieure du tube

Détecteur plat numérique 1024,76μm, surface d'image 233 x 97 mm

Logiciel d'acquisition et de traitement d'images numériques

Ordinateur portable

Détecteur de défauts à rayons X à pression constante haute fréquence (directionnel)

Rail de guidage de chenille : Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 pièces.
