Système de communication sans fil double bande 5G pour le crawler de paroi extérieure de pipeline HXPC-200A à une distance de contrôle de 100 mètres

Utilisez le système de communication sans fil à double bande 5G Distance de contrôle de 100 mètres Système de crawler mural extérieur pipeline

1. Introduction générale

(1) Marque d'équipement: Huatec

(2) Modèle: HXPC-200A

(3)Vitesse de voyage:≥ 100 mm / s;

(4) Le mode de marche adopte le type de piste pour assurer l'orientation verticale de la soudure: ± 1 mm, l'orientation de la direction de marche

Précision: ± 1 mm;

(5) Il peut répondre aux exigences de conduite de la machine à rayons directionnels à shadow à double paroi pour les pipelines avec un diamètre inférieur à 1600 mm;

(6)Utilisez le système de communication sans fil à double bande 5G, distance de contrôle: 100 mètres(terre ouverte);

(7) L'utilisation d'alimentation de batterie au lithium à basse température 36V intégrée, facile à remplacer, peut fonctionner normalement à moins 40 ℃;

(8)Heures de travail:plus de 8 heures;

(9) Consommation d'énergie: ≤150W;

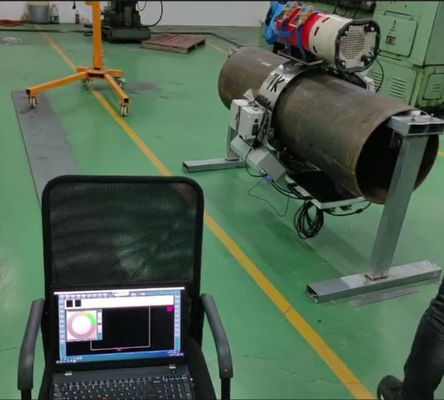

(10) entraînement synchrone avec le véhicule d'escalade de mur de tube (scanner plat) pour compléter les exigences de détection de transillumination DR à double parde

2. Détecteur de défaut de rayons X portable

(1) Nom de l'équipement: machine de détection de défaut de radiographie à haute pression à haute fréquence à haute fréquence

(2) Modèle: xxg 300jygf

(3) Tube à rayons X: tube en céramique métallique

(4) Mode d'alimentation du tube à rayons X: tension constante

(5) Plage de régulation de tension du tube à rayons X: 50-300KV

(6) Régulation de tension du tube Étape: 1kV / étape

(7) Courant du tube à rayons X: 0,5-3,0 mA

(8) Étape de régulation du courant du tube: 0,1 mA / étape

(9) Temps d'exposition maximum: 99 minutes 59 secondes

(10) Retarder la plage de réglage à haute pression: 0-99 secondes

(11) puissance maximale du tube à rayons X: 900W

(12) Fréquence de fonctionnement: 100 kHz

(13) Taille du focus: ac.en12543 d = 3,0 mm (ac.iec 336 1,5 mm)

(14) Épaisseur de pénétration: 65 mm (acier A3, longueur focale 700 mm, film Huatec D7, noir négatif ≥2,0, 10

Minutes)

(15) Taux de charge temporaire: 100% (à température ambiante de 20 ℃, conditions de puissance maximale)

(16) Angle de rayonnement: 40 ° x 55 °

(17) Filtre interne: 1 mmbe

(18) Filtre supplémentaire: 4 mm ALAQUIVALENT

(19) Taille de la tête de tuyau: φ295mmx775 mm (y compris l'anneau d'extrémité)

(20) Poids de la tête du tube: 29 kg

(21) Câble de connexion: 50m

(22) Câble d'alimentation: 10m

(23) Taille du contrôleur: 465 mmx154 mmx323 mm

(24) Poids du contrôleur: 11,3 kg

(25) puissance d'entrée: 200-250vac, 47-400Hz

(26) Méthode de refroidissement des anodes: refroidissement à l'air forcé

(27) Température ambiante admissible: -20 ℃ ~ + 40 ℃

3. Les accessoires standard comprennent:

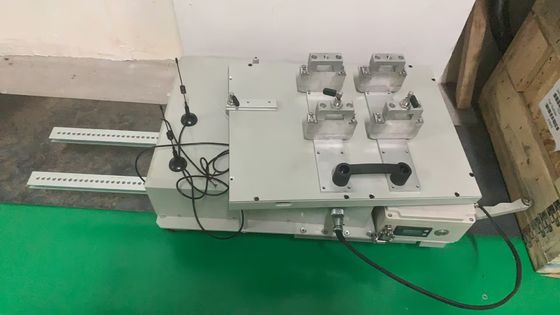

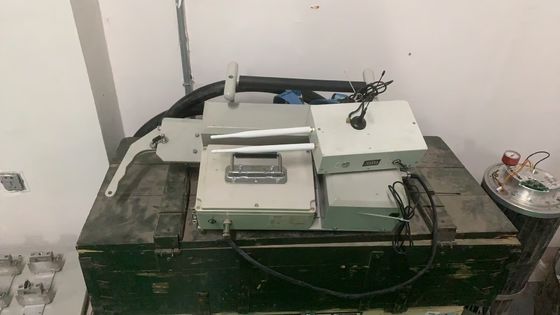

DR Pannel Detector Pipe Machine d'escalade extérieure

Machine à l'escalade extérieure de la machine à rayons X

Détecteur à plat numérique 1024,76 μm, zone d'image 233 x 97 mm

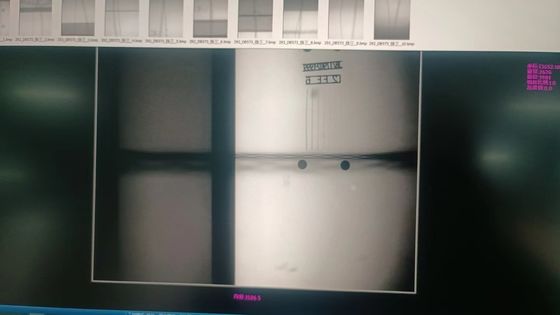

Logiciel d’acquisition et de traitement d’images numériques

Ordinateur portable

Détecteur de défaut de défaut à haute pression à haute fréquence (directionnel)

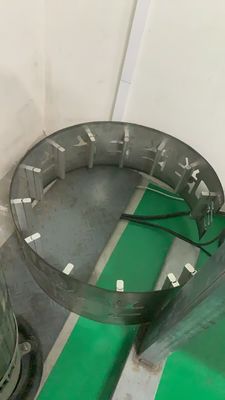

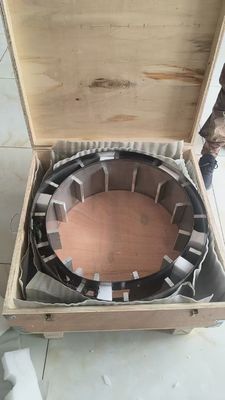

Crawler Guide Rail: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
