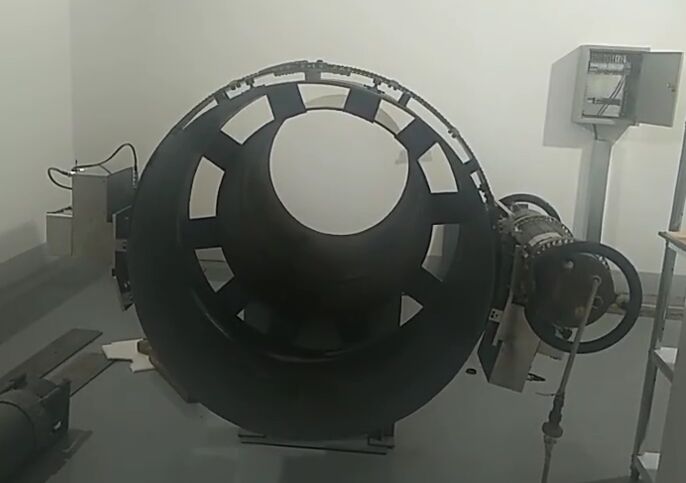

Système d'inspection rampant par imagerie numérique à rayons X

Système d'inspection par rampement d'imagerie numérique radiographique

1.0 Fabricant de l'équipement : HUATEC Group Corporation

2.0 Nom de l'équipement : Système d'inspection d'imagerie numérique radiographique HXPC-DR02

3.0 Modèle de spécification : HXPC-DR02

4.0 Méthode de transmission d'image : Transmission sans fil

5.0 Diamètre de tuyau applicable : φ510 - φ1219mm (la sélection de la voie peut être faite selon les exigences de l'utilisateur)

6.0 Configuration des spécifications des composants principaux de l'équipement

6.1 Dispositif d'acquisition d'images :

Véhicule de rampement de paroi extérieure de pipeline (transportant une carte d'acquisition d'images)

Marque : HUATEC

Modèle : HXPC-PC100

• Positionnement de navigation Beidou ;
• Système de communication sans fil double bande 5G, distance de contrôle : 100 mètres (zone ouverte) ;HXPC-PC100
• Vitesse de marche: ≥ 100mm/s ;
• Le mode de marche adopte le type de chenille, assurant un positionnement vertical par rapport au cordon de soudure : ± 1mm, précision de positionnement dans la direction de marche : ± 1mm ;
• Après configuration selon les exigences de l'utilisateur, il peut répondre aux exigences de radiographie centrale et de détection DR à image unique double paroi pour tuyaux allant de φ510 à φ1219mm;
• Un mécanisme de serrage rapide est mis en place pour une installation et un démontage pratiques ;
• Un système de protection par capteur photoélectrique (pour la détection des collisions, des pertes de signal, des dommages au moteur ou au pilote) est fourni ;
• Alimentation par batterie au lithium basse température intégrée 36V (compatible avec le chargeur), facile à remplacer et pouvant fonctionner normalement à -40℃ ;
• Temps de travail: plus de 8 heures ;
• Surveillance du niveau de la batterie, le système de perte de signal se verrouille automatiquement ;
• Consommation d'énergie : ≤ 150W ;
• Deux moteurs entraînent le fonctionnement en douceur.
•

6.2 Chenille de paroi extérieure (transportant un appareil à rayons X)

Marque de l'équipement : HUATEC

Modèle : HXPC-PC110

• Vitesse de marche : ≥100mm/s
• Connectez-vous avec HXPC-PC100 (chenille de paroi extérieure de tuyau) via un câble auxiliaire pour réaliser une liaison ;
• Le mode de marche adopte un système de chenilles, assurant un positionnement vertical par rapport au cordon de soudure : ±1mm, et la précision de positionnement dans la direction de marche : ±1mm ;
• Il peut répondre aux exigences de la détection à image unique double paroi - capable de prendre en charge un détecteur de défauts à rayons X directionnel haute fréquence de 300kv ;
• Un mécanisme de serrage rapide est mis en place pour une installation et un démontage pratiques ;
• Les deux moteurs entraînent le fonctionnement en douceur ;
• Un système de protection par capteur photoélectrique (pour la prévention des collisions, la perte de signal, les dommages au moteur ou au pilote) est fourni ;
• Heures de travail : Plus de 8 heures ;
• Consommation d'énergie : ≤ 150W ;

*Il se synchronise avec le véhicule de rampement de paroi extérieure (carte d'acquisition d'images) pour effectuer les travaux d'inspection radiographique DR à image unique double paroi.

6.3 Détecteur à écran plat Marque : HUATEC

Modèle : HUATEC 750i

• Capteur : Silicium amorphe ;
•  Scintillateur : CSI (Sulfure de cadmium à croissance directe) ;
•  Taille des pixels : 120 μm ;
•  Zone d'imagerie : 244 mm × 307 mm ;
•  Matrice de pixels : 1280 × 1024 (2 × 2) ;
•  Conversion A/N : 16 bits ;
•  Fréquence d'images : 1,7 fps (1×1) ;
•  Plage d'énergie : 40 - 320 kV ;
•  Tolérance aux radiations : ≥ 1 MRad ;
•  Contrôle de l'exposition : Déclencheur interne/Déclencheur externe ;
•  Interface de communication : Gigabit Ethernet ;
•  Plage de température de fonctionnement : 0°C - 40°C ;
•  Plage d'humidité de fonctionnement (sans condensation) : 10 % - 90 % HR ;
•  Plage de température de stockage : -20°C - 55°C ;
•  Taille de la forme : 344 × 286 × 20 ;
•  Poids : 8 kg ;
•  Alimentation d'entrée : 100 - 240 V 50/60 Hz CA ;
•  Application : Inspection de soudure, inspection de moulage.

6.4 Routeur central

Modèle : ASUS XD4

•  Protocole sans fil : Wi-Fi 6 ;
•  Mode de transmission WIFI principal : Transmission distribuée ;
•  Fonctionnalités prises en charge : Communication IPv6, Mesh ;
•  Vitesse sans fil : 1800M ;
•  Bandes de fréquences : Wi-Fi double bande 2,4 GHz, 5,8 GHz ;
•  Port de sortie LAN : Port Gigabit Ethernet ;
• Port d'entrée WAN : Port Gigabit Ethernet ;
• Module GPS : Acquisition du signal GPS - Beidou, GPS, GLONASS, Galileo ;

7.0 Logiciel de traitement

Marque du logiciel : HUATEC

Version du logiciel : Ver 20.21.10.16

Il dispose d'une fonction de détection en un clic. L'opérateur sélectionne le diamètre du tuyau, l'épaisseur de la paroi, le numéro de la soudure, la bride, la compensation, la méthode radiographique, la direction de déplacement de l'équipement, la zone effective et les coordonnées Beidou (telles que Tokyo, latitude nord) en fonction des paramètres prédéfinis du pipeline inspecté dans la base de données du logiciel.

Les paramètres pertinents sont sélectionnables (une fois sélectionnés, ils seront imprimés sur l'image et ne pourront pas être modifiés). Le système calcule automatiquement le nombre d'images nécessaires pour détecter l'ensemble du cordon de soudure de ce tuyau en fonction des paramètres prédéfinis et les stocke. Le logiciel dispose d'une fonction d'intervention pour les humains, permettant le réglage du temps d'exposition, du nombre d'images, etc., et le nombre d'images peut être ajusté en fonction des paramètres.

• Positionnement Beidou précis (compatible avec GPS, GLONASS et Galileo), impression des paramètres de coordonnées (Tokyo, latitude nord) sur l'image ;

•  Calcule automatiquement le nombre d'échantillons en fonction de la taille du diamètre du tuyau saisi, en laissant une marge de débordement suffisante et en évitant les omissions ;
•  Transmet les images collectées sans fil à la "station de travail" sur site pour le stockage ;
•  Avant l'inspection, l'opérateur peut prérégler la largeur et la position de la fenêtre pour rendre la luminosité et le contraste des images collectées cohérents, et peut procéder directement à l'évaluation une fois la collecte terminée ;
•  Possède un retournement d'image positif et négatif, un retournement et une rotation d'image, un agrandissement d'image, une amélioration des bords de la différence d'image, un agrandissement local/restauration de l'image d'origine, une annotation de texte et de chiffres, un marquage d'image ;
•  Possède une mesure de segment de règle ;
•  Possède une mesure de défaut (point, ligne, angle, etc. mesure géométrique) et une fonction de marquage de défaut ;
•  Possède un appareil de mesure de la qualité d'image à double filament MFT (résolution spatiale) et une fonction de calcul automatiques ;
•  Possède un affichage en temps réel de la valeur de gris, un calcul et un affichage automatiques de la fonction de valeur moyenne ;
•  Possède une fonction de mesure et de calcul du rapport signal/bruit (SNR) normalisé ;
•  Possède une fonction d'assemblage d'images de cordon de soudure ;
•  L'image est au format DICONDE et peut être convertie en d'autres formats courants tels que JPG, etc., et prend en charge plusieurs formats de stockage d'images tels que JPG, BMP, GIF, PNG, etc. ;
•  Est équipé d'un routage relais.

8.0 Poste de travail

Paramètres techniques du poste de travail d'acquisition et d'analyse d'images : Modèle d'équipement : HP Z99

Marque de l'équipement : HP

•  Système d'exploitation officiel Windows 10 Poste de travail portable
•  Taille de l'écran : 15,0 pouces ;
•  Processeur Intel Core i7-11800H de 11e génération (8 cœurs, 16 threads), fréquence de base de 2,3 GHz ;
•  RAM : 16 - 32 Go (DDR4 2666MHZ) ;
•  Disque dur SATA : 1 To (quantité d'interface M.2 1) ;
•  Carte graphique : Carte graphique dédiée 4G GDDR5 128 bits ;
•  Taille du produit : Longueur 359 mm ; Largeur 236 mm ; Hauteur 23 mm
•  Poids : 2,3 kg ;
•  Ports : Interface audio, interface HDMI, interface USB3.0 ;
•  Autonomie théorique de la batterie : 2 à 5 heures, le temps spécifique dépend de l'environnement d'utilisation ;
•  Capacité de la batterie : 52,5 Wh ;
•  Nombre de cellules de batterie : 3 batteries lithium-ion ;
•  Réseau local : 10/100/1000 Mbps ;
•  Réseau sans fil : Prend en charge le protocole sans fil Wi-Fi6 ;
•  Conception du châssis scellé : Niveau de protection certifié par P65, peut empêcher la pénétration de sable, de poussière et de liquides ;

9.0 Source de rayonnement

Équipé d'une interface pour l'installation d'équipements de détection de défauts à rayons X haute fréquence (ou d'une machine de détection de défauts à rayons gamma personnalisable), différentes sources de rayonnement peuvent être configurées selon les besoins.

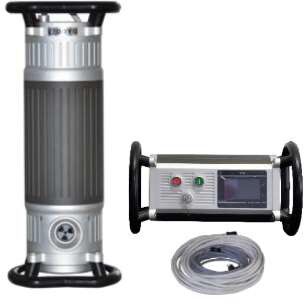

9.1 Nom de l'équipement : Machine d'inspection à rayons X à tension constante haute fréquence portable et système de contrôle

Modèle : XXG-H300GP

•  Température ambiante de fonctionnement : -20℃ à 50℃ ;
•  Humidité ambiante de fonctionnement : ≤85 % ;
•  Plage de tension d'entrée : CA 190 V à CA 265 V ;
•  Plage de fréquence de tension d'entrée : 50 Hz à 60 Hz ;
•  Affichage : Écran LCD tactile avec affichage du menu en chinois ;
•  Tube à rayons X : Tube en céramique métallique ;
•  Méthode d'alimentation du tube à rayons X : Tension constante ;
•  Plage de réglage de la tension du tube à rayons X : 120 à 300 kV ;
•  Étape de réglage de la tension : 1 kV/étape ;
•  Courant du tube à rayons X : 0,5 - 3,0 mA ;
•  Étape de réglage du courant : 0,1 mA/étape ;
•  Réglage maximal du temps d'exposition : 0,1 à 60 min (précis à 0,1 min) ;
•  Puissance maximale du tube à rayons X : 900 W ;
•  Fréquence de fonctionnement : 100 kHz ;
•  Taille du foyer : 3,0 mm (conformément à la norme EN12543) ;
•  Épaisseur de pénétration : 70 mm (distance focale 600 mm, temps d'exposition 20 minutes, densité 2,0D) ;
•  Angle de rayonnement : 40°×40° ;
•  Filtre supplémentaire : Équivalent aluminium de 4 mm ;
•  Taille de la tête du tube : Φ246×734 (y compris la bague d'extrémité) ;
•  Poids de la tête du tube : 22 kg ;
•  Câble de connexion : 25 m ;
•  Câble d'alimentation : 10 m ;
•  Taille du contrôleur : φ264×458 (y compris la bague d'extrémité) ;
•  Poids du contrôleur : 9,6 kg ;
•  Machine haute fréquence XXG-H300GP
•  Méthode de refroidissement de l'anode : Refroidissement par air forcé.

10.0 Chenille de pipeline à rayons X haute fréquence

Modèle : HXPC-100A1

Principales caractéristiques de performance

•  Alimentation en courant continu haute fréquence et haute tension ;
•  Respectueux de l'environnement, économe en énergie et très efficace ;
•  Sortie de puissance constante ;
•  Exposition continue sans besoin de repos 1:1 ;
•  Imagerie claire, haute sensibilité ;
•  Contrôle de fonctionnement simple, facile à apprendre et à utiliser ;
•  Peut être utilisé en conjonction avec DR pour l'appariement ;
•  Peut être utilisé pour les contrôles d'imagerie sur film seul ;
•  Système de contrôle de commande magnétique ;
•  Positionnement précis ;
•  Large plage de diamètres de tuyaux de détection ;
•  Fonctions de protection complètes ;
• Quatre roues motrices ;
• Taille compacte et poids léger ;

Principaux indicateurs techniques

• Plage de diamètres de tuyaux applicables : φ710~φ1219 (mm) ;
•  Vitesse de rampement : 16-18 m/min ;
•  Capacité de pente raide : ≮40 ;
•  Température ambiante de fonctionnement : -40℃~70℃ ;
•  Humidité ambiante de fonctionnement : ≮ 90 % ;
•  Température de protection : 80℃ ;
•  Température de fonctionnement : -25~70℃ ;
•  Batterie : CC 110 V / 40 Ah (batterie au lithium) ;
•  Moteur : 550 W (continu) ;
•  Modèle : HXPC-100A1
•  Distance de rampement : ≮8 km (distance aller-retour) ;
•  Mode d'entraînement : 2 entraînements par défaut, 4 entraînements forcés ;
•  Générateur de rayons X : φ295×770 (mm) ;
•  Poids : 32 kg ;
•  Puissance maximale : 900 W ;
•  Plage de réglage Kv : 50~300 kV ±1 kV ;
•  Plage de réglage mA : 0,5~3 mA ;
•  Angle de rayonnement : 40°×360° ;
•  Foyer : 1×3,0 (mm) ;
•  Pénétration maximale : 60 mm (A3) ;
•  Taux de charge soutenue : 100 % à une température ambiante de 20℃ ;
•  Taille du corps de la chenille : 1,2 m×0,38 m×0,19 m ;
•  Poids : 100 kg (corps du véhicule 80 kg + batterie 20 kg) ;
•  Temps d'exposition : 1~300 secondes (réglable en continu), précis à 1 seconde ;
•  Pré-délai d'exposition : 24 secondes ;
•  Taille du localisateur magnétique : 255×113×155 (mm) ;
•  Pénétration maximale du localisateur magnétique : >34 mm ;
•  Poids du localisateur magnétique : 2,8 kg ;
•  Erreur de positionnement : meilleure que ±5 mm.

11.0 Rail de guidage :

Spécification : φ510 - φ1219mm.

Configuration standard : 1 pièce. Des pièces supplémentaires peuvent être personnalisées sur demande.

12.0 Liste de configuration de l'équipement :

13.0 Instructions pour les configurations associées

Option 1 : Radiographie double paroi -- XR (équipé d'une machine directionnelle à rayons X haute fréquence) + DR (équipé d'un détecteur à écran plat) + poste de travail ;

Option 2 : Radiographie centrale - Chenille de pipeline à rayons X haute fréquence + DR (équipé d'un détecteur à écran plat) + poste de travail ;

Option 3 : Radiographie à un bras - Détecteur de défauts directionnel à rayons X haute fréquence + Détecteur à écran plat + Poste de travail ;

14.0 Logiciel et aperçu des images photographiques
