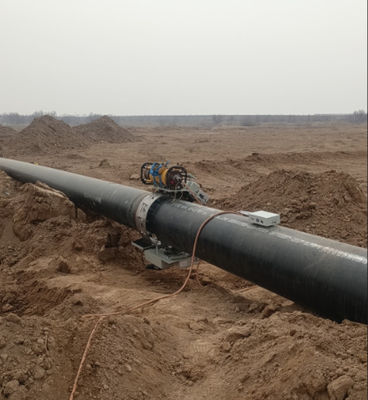

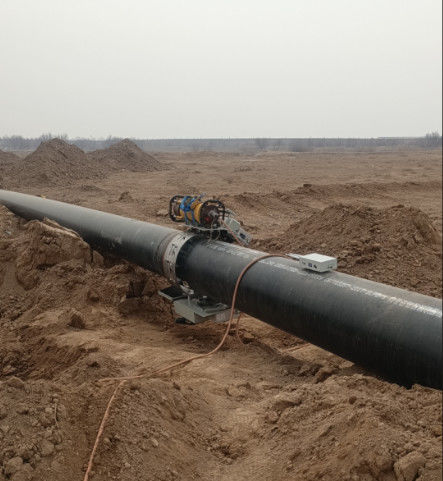

Système de contrôle du crawler pour paroi extérieure de pipeline avec communication sans fil double bande 5G

Système de contrôle de la communication sans fil à double bande 5G

1. Introduction générale

(1) Marque de l'équipement: HUATEC

(2) Modèle: HXPC-200A

(3) Les produitsVitesse de déplacement:≥ 100 mm/s;

(4) Le mode de marche adopte le type de voie pour assurer l'orientation verticale de la soudure: ±1 mm, l'orientation de la direction de marche

La précision est de ±1 mm.

(5) Il peut satisfaire aux exigences de conduite de la machine à rayonnement directionnel à double paroi à une seule ombre pour les pipelines d'un diamètre inférieur à 1600 mm;

(6)Utiliser le système de communication sans fil 5G à double bande, distance de commande: 100 mètres(terrain ouvert);

(7) L'utilisation d'une alimentation intégrée à basse température par batterie au lithium de 36 V, facile à remplacer, peut fonctionner normalement à moins 40 °C;

(8)Heures de travail:plus de 8 heures;

(9) Consommation d'énergie: ≤ 150 W;

(10) Traction synchrone avec le véhicule d'escalade par mur de tube (scanner plat) pour compléter les exigences de détection de transillumination DR à double paroi et à une seule ombre

2Détecteur de défauts de rayons X portable

(1) Nom de l'équipement: machine de détection des défauts par rayons X à haute fréquence portable à pression constante

(2) Modèle: XXG 300JYGF

(3) Tubes à rayons X: tubes métalliques en céramique

(4) Mode d'alimentation du tube à rayons X: tension constante

(5) Plage de régulation de tension des tubes à rayons X: 50 à 300 kV

(6) Pas de régulation de la tension du tube: 1 kV/pas

(7) Courant du tube à rayons X: 0,5-3,0 mA

(8) Pas de régulation du courant du tube: 0,1 mA/pas

(9) Durée maximale d'exposition: 99 minutes et 59 secondes

(10) Plage de réglage de la haute pression avec retard: 0 à 99 secondes

(11) Puissance maximale du tube à rayons X: 900 W

(12) Fréquence de fonctionnement: 100 kHz

(13) Taille de la mise au point: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Épaisseur de pénétration: 65 mm (acier A3, focale 700 mm, film HUATEC D7, noir négatif ≥ 2.0, 10

Je suis d'accord.

(15) Charge temporaire: 100% (à température ambiante de 20°C, conditions de puissance maximale)

(16) Angle de rayonnement: 40° x 55°

(17) Filtre interne: 1 mmBe

(18) Filtre supplémentaire: 4 mm équivalent

(19) Taille de la tête de tuyau: φ295 mmx775 mm (avec anneau d'extrémité)

(20) Poids de la tête du tube: 29 kg

(21) Câble de connexion: 50 M

(22) Cable d'alimentation: 10 M

(23) Taille du contrôleur: 465 mmx154 mmx323 mm

(24) Poids du contrôleur: 11,3 kg

(25) Puissance d'entrée: 200 à 250 VAC, 47 à 400 Hz

(26) Méthode de refroidissement par anode: refroidissement par air forcé

(27) Température ambiante admissible: -20°C à +40°C

3Les accessoires standard sont les suivants:

Machine d'escalade de paroi extérieure de tuyaux à détecteur de panneau DR

Machine à rayons X, machine d'escalade de paroi extérieure de tuyaux

Détecteur numérique de plaques 1024,76 μm, zone d'image 233 x 97 mm

Logiciels d'acquisition et de traitement d'images numériques

Ordinateur portable

Détecteur de défauts de rayons X à haute fréquence à pression constante (directionnel)

Le rail de guidage du grilleur: Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 pièces.
