Machine intégrée de détection Dlaw HRD-120 pour les défauts de câbles métalliques dans les téléphériques, les grues et les mines

Le HRD-120Machine intégrée de détection des défauts de câbles dans les mines, les voies de câbles et les grues

一. Vue d'ensemble du produit

◆En lignedétection de câbles métalliquesinternes et externesfil cassé, usure, rouille, déformation, brins lâches, fil sauté, changements de matériau et autres défauts.

◆ Le rapport des résultats des essais peut répondre aux normes de différentes industries et contient le nombre de fils cassés et le rapport de la surface de fil cassé à la surface totale de fil cassé.

◆ Utilisation d'une interface USB (téléphonique) ou d'un "réseau Wi-Fi propre" (sans fil) pour l'analyse directe des échantillons, avec alarme sonore et lumineuse en ligne et affichage en temps réel des résultats.

◆ Structure circulaire du capteur, entourage circonferentiel, magnétisation axiale, magnétisation instantanée de la corde de fil à l'état de saturation.

◆ Le capteur adopte une coque en alliage d'aluminium, avec des fonctions imperméables à l'eau, à la poussière, à l'impact et à l'humidité.

◆ Fonctionnement stable, performances fiables, haute précision de détection, performances anti-interférences fortes, données précises.

◆ Le logiciel s'adapte à Windows 98/2000 / XP/Vista/ Windows 7/8/10/11 et à divers systèmes d'exploitation

◆ Il est largement utilisé dans les mines, les téléphériques, l'équipement de levage, les ascenseurs, les machines portuaires, les ponts à câbles et d'autres domaines.

二.Configuration et modèle du système

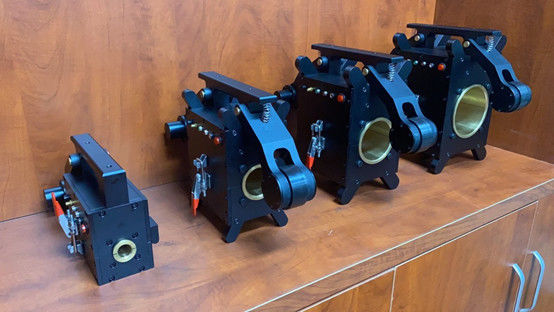

Tout doit être personnalisé: machine de détection de défauts de câbles (48 mm petit - 78 mm moyen - 108 mm grand)

Note: 1, dont 7 tablettes à double usage sont facultatives (selon la demande, le coût est supplémentaire);

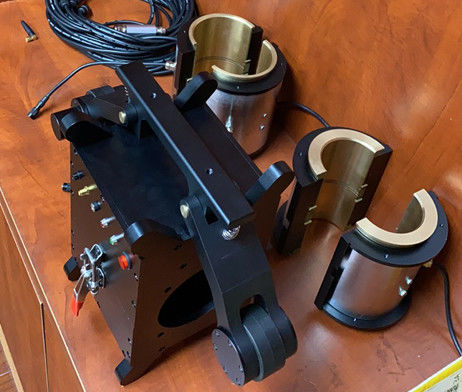

2, toutes les tailles peuvent être personnalisées sur demande (et peuvent être personnalisées avec précision revêtement remplaçable); Comme 48mm + 24mm boîtier remplaçable

三- Qualification technique et juridique

1- l'instrument virtuel: la corde à l'incertitude infinie.et le traitement direct de l'échantillonnage par ordinateur peuvent garantir qu'aucune détection manquée et aucun jugement erroné ne sera, tout comme regarder un film, scanner le fil de fer tout au long du processus, les résultats sont précis et une bonne répétabilité.

2Trois instruments fixes: selon les normes nationales pour les déchets de câbles dans différentes industries, ce produit applique qualitative électromagnétique, quantitative, positionnement,détection en ligne non destructive du fil de câble, du fil cassé interne et externe, rouille, usure, changements de surface de la section métallique, brins lâches, câbles sautés, déformations, anomalies du matériau et autres défauts.

3Instrument juridique: conforme à la norme américaine ASTM1571-2021 et à la norme nationale GB/T21387-2008.

四Indicateurs techniques

Toute la série peut détecter lesla plage de diamètre du fil de fer:φ1,5-300 mm (nécessité de configurer différentes séries de capteurs de spécifications)

Vitesse relative du capteur et du câble: 0,0 à 6,0 m/s Meilleur: 0,1-0,5 m/s

L'écart idéal entre le capteur guide manche et la corde de fil est de 2-4 mm, et l'écart admissible est de 0-15 mm

Capacité de détection de défaut de fil cassé (LF)

Qualité:la précisionLe dépistage qualitatif d'un seul fil cassé centralisé est99.99%

Quantitatif: le nombre de fils cassés dans un seul endroit permet à une ou une racine équivalente de juger mal

Le taux de précision est supérieur à 92% lorsque le nombre de fils cassés dans un seul endroit est détecté sans erreur plus de 100 fois

Taux de variation quantitative de la section métallique

Leerreur de répétabilité admissiblede la sensibilité de détection est± 0,055%

Leerreur admissiblede la valeur d'indication de précision d'essai:± 0,2%

Position (L) Capacité de détection: erreur en pourcentage de la valeur d'indication de la longueur de détection: ±0,2%

Énergie électrique:5V de la batterie de l'ordinateur

Poids du capteur: spécifications communes < 10 kg (personnalisé en fonction de la situation réelle)

Température ambiante:- 10 ans°C à 40°CPression atmosphérique:86 à 106 Kpa Humidité relative:≤ 85%
