Schéma de configuration du système d'étalonnage des vibrations à fréquence moyenne

Schéma de configuration du système d'étalonnage des vibrations de moyenne fréquence

1. Description générale

Le schéma permet principalement de réaliser l'étalonnage automatique/manuel de la sensibilité, de la linéarité, des caractéristiques amplitude-fréquence et phase-fréquence du capteur de vibration, et de générer le rapport de test correspondant. Le système est de structure simple, facile à utiliser et à exploiter, et conforme aux normes JJG233-2008 "Règlement de vérification des capteurs d'accélération piézoélectriques", GB/T20485.21-2007/ISO16063-21:2003 "Méthodes d'étalonnage des capteurs de vibrations et de chocs Partie 21 Méthode de comparaison Étalonnage des vibrations", "JJG 134-2003 Exigences d'essai et d'étalonnage telles que les règlements de vérification des capteurs de vitesse magnétoélectriques et les règlements de vérification des vibromètres de travail JJG 676-2000.

2. Performances principales

Plage de fréquences disponible : 5 Hz-10 kHz ;

Amplitude de vibration disponible : 0-± 700 m/s2 ;

Peut vérifier/étalonner avec précision la tension, la charge, la sortie IEPE, l'accélération, la vitesse et d'autres capteurs et testeurs de vibrations. Prend en charge la méthode de comparaison point par point, la méthode de balayage sinusoïdal, la méthode d'excitation aléatoire et la méthode d'excitation par choc et d'autres méthodes de vérification/étalonnage.

3. Composition de base

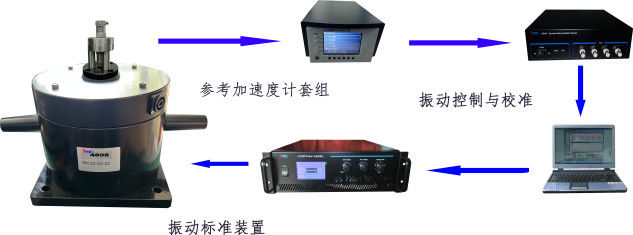

Le schéma est composé d'un accéléromètre standard, d'un amplificateur de charge à faible bruit, d'une petite table vibrante, d'un amplificateur de puissance linéaire, d'un collecteur de données dynamique et d'un logiciel de test et de contrôle des caractéristiques des capteurs. Le test automatique et le contrôle en boucle fermée de la sensibilité du capteur, de la linéarité de l'amplitude et de la réponse en fréquence sont réalisés par contrôle informatique.

Remarque : L'accéléromètre testé dépend du produit réel, et la figure est uniquement à titre de référence pour l'accéléromètre à sortie de charge.

4. Paramètres techniques de l'équipement

4.1. Table vibrante

La table vibrante standard HG-5024M utilise un matériau magnétique permanent en terres rares Ndfeb ; Elle présente les caractéristiques de petit volume, de légèreté, de large plage de fréquences, de structure raisonnable et de haute fiabilité. Spécialement conçue pour l'étalonnage des vibrations, les tests de vibrations et les tests de vibrations de la source de vibrations standard, peut être utilisée comme étalonnage, calibrage et test des capteurs de vibrations, peut également être utilisée pour les pièces d'instruments de grande et moyenne taille des vibrations environnementales, les tests de fatigue, la mesure de la réponse dynamique des structures de petite et moyenne taille, les tests de fréquence de résonance et d'impédance mécanique, les tests modaux.

Remarque : HG-5024M peut être utilisé comme table vibrante standard pour la construction standard conformément aux règlements de vérification des tables vibrantes standard JJG 298-2015.

Plage de fréquences : 10-10000Hz ; Amplitude maximale : 300 m/s2.

4.2. Amplificateur de puissance linéaire

L'amplificateur de puissance LA-500 adopte un châssis standard de 19 pouces, un écran LCD couleur véritable affiche le courant, la tension, la fréquence du signal et la protection, une sortie de puissance linéaire, une faible distorsion, un bon rapport signal/bruit ; Avec une tension de sortie, une indication de courant et des trous d'extrémité de surveillance ; Fonctions de protection multiples ; Entraîner directement les shakeurs modaux de la série MS et les petits shakeurs VT/SVT.

4.3. Se référer à l'accéléromètre

L'accéléromètre de référence HG-8305 adopte une structure de compression centrale, de bonnes caractéristiques de température, une stabilité à long terme élevée, une forte résistance aux chocs ; L'installation double M5 (10-32 en option) en bas et en haut peut réaliser l'étalonnage de précision de la sensibilité du capteur en mode dos à dos, la transmission de la valeur de vibration standard et les fonctions de vérification stable standard.

Courbe de réponse en fréquence

Courbe de température

Remarque : Les amplificateurs de charge HG-8305 et HG-8102B sont utilisés comme kits de vibration et peuvent être utilisés comme accéléromètres de référence conformément aux règlements de vérification des accéléromètres piézoélectriques JJG 233-2008.

4.4. Amplificateur de charge à faible bruit

HG-8102B : un amplificateur de charge à faible bruit multimode avec normalisation de la sensibilité du capteur à 4 bits, avec des modes d'entrée de charge, de tension, d'IEPE et autres, des options de gain, de passe-haut, de passe-bas et de fichiers multiples normalisés ; Petite taille, haute intégration ; Quatre ensembles de sortie décimale normalisée (1,000~10,99 pC/UNITÉ) ; Convient pour la mesure et l'étalonnage de précision.

4.5. Collecteur de données dynamique (Contrôleur)

Le collecteur de données dynamique HG-9204H est un collecteur de données dynamique à 4 canaux d'entrée et 2 canaux de sortie avec un taux d'échantillonnage élevé. Il peut être combiné avec le logiciel de mesure et de contrôle de base HG-9800-02 pour former un système d'acquisition de données dynamique, et peut également être combiné avec le logiciel de test des caractéristiques des capteurs HG-9800-05 pour former un système de contrôle des vibrations en boucle fermée.

4.6. Système de test et de contrôle des caractéristiques des capteurs (Ordinateur et logiciel)

Module de test et de contrôle des caractéristiques des capteurs HG-9800-05 :

Avec nos capteurs standard, amplificateurs de puissance, table vibrante standard, contrôleur, etc., la sensibilité, la linéarité de l'amplitude, la réponse en fréquence du capteur d'accélération peuvent être testées automatiquement, la plage de fréquences peut atteindre 40 kHz, et le rapport de test peut être généré automatiquement.

1, test de fréquence ponctuelle : peut définir n'importe quel ensemble de valeurs de fréquence et d'amplitude de vibration (peut définir l'accélération, la vitesse, le déplacement, etc.), effectuer automatiquement un test de vibration à point unique, multipoint et générer un rapport ;

2, test de balayage de fréquence : définir le point de fréquence de référence, les limites supérieure et inférieure du point de fréquence, et réaliser automatiquement le test de sensibilité et de réponse en fréquence ;

3, test aléatoire (rapide) : en utilisant des signaux aléatoires, effectuez rapidement le test de réponse en fréquence du capteur de vibration ;

4. Effectuer automatiquement le test de linéarité de l'amplitude et générer un rapport ;

1. Configuration de base et prix

Remarque : Les prix ci-dessus n'incluent pas les coûts d'étalonnage.
