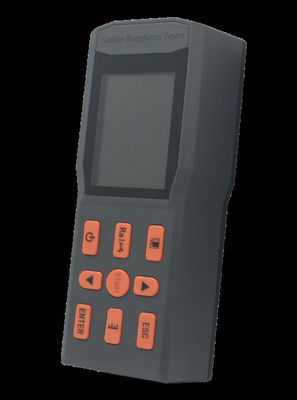

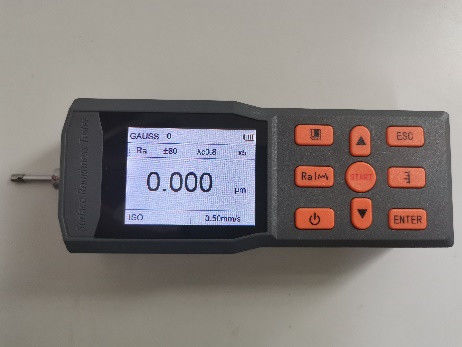

Mètre de rugosité de surface à affichage numérique portatif SRT-6450
1.Vie d'ensemble du produit
Cet instrument de mesure de la rugosité de surface est un dispositif portatif adapté aux environnements du site de production et aux besoins de mesure mobiles.,calculer les paramètres correspondants en fonction des conditions de mesure sélectionnées et afficher tous les paramètres de mesure et les graphiques de contour sur l'écran.Cet instrument peut mesurer les principaux paramètres des dernières normes internationales et respecte pleinement et strictement les normes internationalesLes paramètres de mesure sont conformes à la norme nationale GB/T3505 "Specifications techniques géométriques des produits - Terminologie,Définitions et paramètres de la structure de surface de la méthode de contour de la structure de surface" et sont compatibles avec les normes des États-UnisElle est applicable à diverses pièces usinées, aux industries manufacturières de transformation mécanique, aux inspections, auxinspection des marchandises et autres services, spécialement adapté à l'inspection sur place de grandes pièces et lignes de production, ainsi qu'à la vérification externe par les services d'inspection, de métrologie, d'inspection des marchandises et autres,sans endommager les pièces.
Plage de mesure de la pièce: plan, surface circulaire externe, surface conique, trou intérieur, rainure, surface courbe, etc. (des surfaces spéciales doivent être mesurées avec des capteurs appropriés).
2.Paramètres techniques
| Nom |
Contenu |
| Plage de mesure |
Axe Z (verticale) |
200 μm; |
| L'axe X (horizontale) |
17.5 mm ((0.71 pouces); |
| Résolution |
Axe Z (verticale) |
0.002μm±20μm; |
| 00,004 μm±40 μm; |
| 0.008 μm±80 μm; |
| Nom de l'article |
Paramètres |
R Rz Rq Rt;
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
R Rsk Rku Rsm Rmr;
|
| La norme |
ISO4287 Norme internationale ANSI B46.1 Norme américaine
DIN4768 Norme allemande JIS B601 Norme japonaise
|
| Graphique |
courbe du rapport de support, rugosité, forme d'onde de filtrage |
| Filtreur |
Les caractéristiques de l'équipement doivent être définies en fonction de l'état de l'équipement. |
| Longueur de l'échantillonnage (lr) |
0.25,0.8,2.5; |
| Durée de l'évaluation (ln) |
Ln=lr×n n=1 ̇5; |
| Capteur |
Principe de mesure |
Inducteur différentiel de déplacement |
| Le stylet |
Diamant naturel, angle de 90 cônes, pointe moitié de 5 μm; |
| Mesure de la force |
< 4 mN; |
| Tête de guidage |
d'un diamètre inférieur ou égal à 40 mm; |
| Vitesse de glissement |
L'indicateur de résistance doit être étalonné sur une base de l'indicateur de résistance. |
| lr = 0,8, Vt = 0,5 mm/s; |
| lr=2,5, Vt=1 mm/S; |
| Retour, Vt = 1 mm/S; |
| Précision de l'indication |
00,001 μm; |
| Erreur d'indication |
±(5nm+0.1A)A:Valeur standard du paramètre de modèle multiligne Ra |
| Variabilité de l'indication |
pas plus de 3%; |
| Contour résiduel |
d. "mécanique" pour la fabrication de "mécanismes de détection" ou de "mécanismes de détection" de "mécanismes de détection" ou de "mécanismes de détection"; |
| Énergie électrique |
une batterie au lithium intégrée, chargée par un chargeur DC5V de 2000 mA; |
| Dimensions extérieures |
Les caractéristiques suivantes sont utilisées: |
| Le poids |
Environ 450 g. |
| Environnement de travail |
Température: -20°C à 40°C Humidité: < 90%RH |
| Environnement de stockage et de transport |
Température: -40°C à 60°C Humidité: < 90%RH |
| Accessoires facultatifs |
Capteur de surface courbée, capteur de petit trou, capteur de rainures profondes, tige d'extension, tige d'adaptateur, plateforme de mesure de 200 mm, plateforme de mesure en marbre de 300 mm |
3. Caractéristiques fonctionnelles
* Il est doté d'une conception mécanique et électrique intégrée, de dimensions compactes, de poids léger et de facilité d'utilisation.
* La puce ARM+DSP est adoptée pour le contrôle et le traitement des données, avec une vitesse élevée et une faible consommation d'énergie.
* Paramètres multiples Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Une large plage de mesure de 200 μm.
*320*240 écran couleur, affichage numérique/graphique; surligner sans angle de vision;
* L'écran est riche en informations, intuitif et peut afficher tous les paramètres et graphiques.
* Compatible avec plusieurs normes nationales telles que GB, ISO, DIN, ANSI et JIS;
* Il est équipé d'une batterie rechargeable lithium-ion intégrée et d'un circuit de commande de charge, doté d'une grande capacité et sans effet mémoire.
*Il y a une icône indiquant la puissance restante de la batterie pour inciter les utilisateurs à la recharger à temps.
* Il peut afficher les instructions du processus de charge, permettant à l'opérateur de connaître le niveau de charge à tout moment.
*La durée de travail continue est supérieure à 8 heures;
* stockage de données de supercapacité, capable de stocker 100 ensembles de données brutes;
*Enregistrement et stockage des données mesurées;
*Circuit et logiciel fiables contre le ralentissement du moteur;
* Affichage des informations de mesure, des informations sur les menus et diverses informations explicatives et explicatives telles que l'alimentation en marche/arrêt.
*Conception de coque ergonomique, robuste, compacte, portable et hautement fiable;
*Il peut être connecté à un ordinateur pour la transmission de données en temps réel et historiques.
* Les blocs d'échantillonnage d'étalonnage adoptent des substrats en verre optique, qui présentent une grande précision, ne sont pas facilement rayés et ont une longue durée de vie.
* Les accessoires optionnels comprennent des capteurs de surface courbée, des capteurs de petits trous, des capteurs de rainures profondes, des plates-formes de mesure, des enveloppes de capteurs, des barres d'extension, etc.
