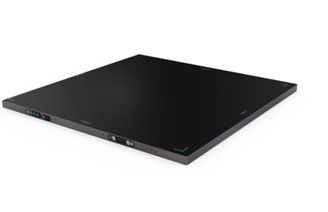

Détecteur DR à écran plat sans fil léger basé sur le silicium amorphe A-Si pour divers domaines de la radiographie numérique (DR) et des essais non destructifs

Détecteur DR sans fil à panneau plat léger à base de silicium amorphe (a-Si) pour divers domaines de DR et d'essai non destructif

Appareils électriques et interface
Conversion A/D 16 bits

Interface de données Gigabit Ethernet/802.11ac (uniquement 5G)

Temps d'acquisition câblé: 1s; sans fil: 3s

Logiciel de contrôle de l'exposition/DEA
Mémoire 4 Go DDR4, carte SD 8 Go

Les appareils électroménagers
Dimension 388,8 × 459 × 15 mm
Poids 3,4 kg (sans batterie)

Matériel Alliages d'aluminium et de magnésium

Panneau avant en fibre de carbone

Distance entre les bords la plus étroite ≤ 5 mm

Environnementale

Température 10-35°C (opérationnelle); -10 à 50°C (entreposage)

Humidité de 30 à 70% RH (sans condensation)

Protection contre les intrusions IP51 (personnalisée à IP67)

Capteur
Type de récepteur a-Si

ScintilleurRésultats de l'enquête

Zones actives 350 x 430 mm

Résolution 2560 x 3072

La hauteur des pixels 139 μm

Appareil électrique et batterie

Adaptateur en courant alternatif 100-240V,50-60Hz

Adaptateur de sortie DC 24V,2.7A

Dissipation de puissance < 20 W

Temps de veille 6,5 heures

Temps de recharge 4,5 h

Qualité de l'image
Résolution limitante 5 LP/mm

Plage d'énergie 40 à 160 KV

Dimension dynamique ≥ 76 dB

Sensitivité ≥ 0,36 LSB/nGy

Ghos < 1% 1ère image

DQE 38% @(1 LP/mm)

21% @ ((2 LP/mm)

MTF 75% @ ((1 LP/mm)

48% @ ((2 LP/mm)

28% @ ((3 LP/mm)
