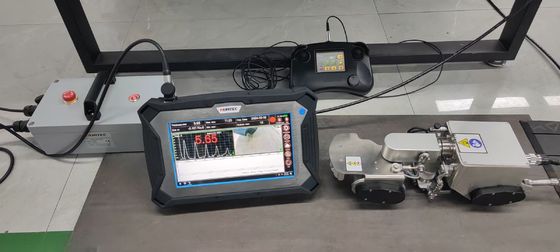

Système de mesure de l'épaisseur de la corrosion par glissement magnétique

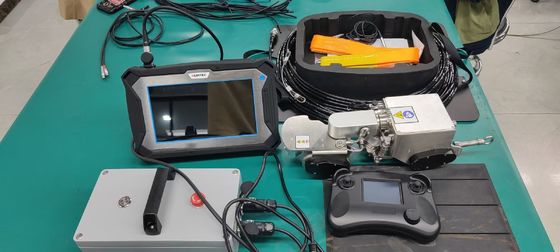

- Configuration
| Nom de l'article | Nom | Unité | Quantité | | Nom de l'entreprise |
| 1 | Hôte de test ((PC et logiciel)) | ensemble | 1 | 25% | |
| 2 | HUATEC TG-M70 rampant magnétique à deux roues (Module de mesure vidéo et d'épaisseur inclus) | ensemble | 1 | 65% | |
| 3 | Cable de commande d'essai | métre | 25 | 10% | |
| 4 | Prévention de chute de corde de sécurité | métre | 25 | | / Facultatif |
| 5 | Manuel d'utilisation | Pc | 1 | | |
| 6 | Certificat de calibrage | pc | 1 | | |
| | | |
- Une brève introduction
- Ce systèmeIl ne nécessite pas d'échafaudage, pas besoin de polir la couche antiseptique, sans aucun agent d'accouplement..
- En utilisant la roue magnétique permanente à haute résistance de terres rares, même en cas de panne de courant inattendue, elle ne tombera pas de la surface détectée.les mouvements verticaux et inversés à plusieurs positions sur la surface des composants ferromagnétiques.
- Installer une sonde d'épaisseur par ultrasons électromagnétique pour un dépistage et un positionnement rapides contre l'érosion des parois
- Scanner précisément la zone pour tester l'épaisseur de la corrosion.
- Affichage correspondant à l'affichage d'un scan et d'un scan B
- Équipé d'une caméra vidéo, peut observer en temps opportun la situation vidéo de la surface inspectée.
- Le système de télécommande pour contrôler la direction de balayage, et il peut être préréglé direction de balayage.
3Caractéristiques de la roue à deux roues

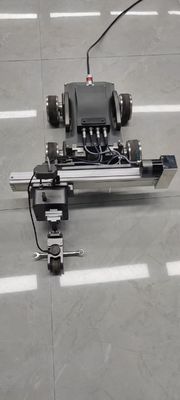

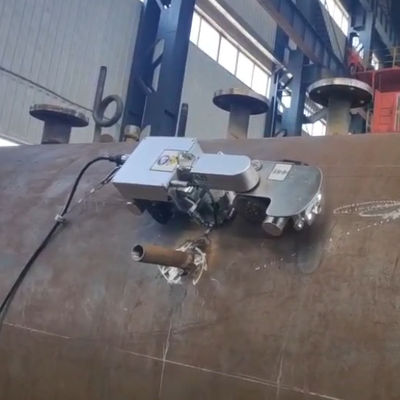

Le gratte-ciel magnétique à deux roues est un instrument avancé qui peut transporter une variété d'équipements d'essai non destructifs.Il a accumulé un grand nombre d'expériences de règlement sur place dans de nombreux domaines tels que la pétrochimie.Il peut transporter des ultrasons électromagnétiques dans le fond du tuyau, le coude ou trois liens et d'autres corrosion,les zones les plus sévères d'érosion pour effectuer une inspection ou une mesure de l'épaisseur par balayage B, le domaine de l'industrie appelé experts en détection de la corrosion des tuyaux
La roue magnétique à deux roues présente les caractéristiques suivantes: structure compacte, grande souplesse, aspiration magnétique, haute précision de contrôle, technologie de détection avancée, détection vidéo compatible,et un mécanisme unique de levage des sondes- Pour la détection automatique de la corrosion des tuyaux, des récipients et des plaques
1) Structure compacte et grande souplesse
La conception compacte et exquise lui permet d'effectuer facilement la détection de la corrosion pour divers types de tuyaux et de récipients ferromagnétiques.Les balles magnétiques sont de 350 mm (longueur) × 140 mm (largeur) × 130 mm (hauteur) et pèsent moins de 5La structure unique à deux roues permet de marcher librement sur des tuyaux d'un minimum de 100 mm.Le rayon de virage minimum est de 400 mm et le coude avec un rayon de flexion minimum de 100 mm peut être facilement passéPar conséquent, le champ d'application du mouvement et de la numérisation à deux roues magnétiques a été considérablement élargi.
2) Supérateur d'aspiration magnétique
En termes de conception, utilise des aimants magnétiques de terres rares pour fabriquer des aimants permanents de haute résistance en deux tours de montées magnétiques.il n'y a pas de danger de chute de la carrosserie du véhicule de la surface détectéePar conséquent, le gratte-ciel magnétique à deux roues peut effectuer en toute sécurité des analyses de posture horizontale, verticale et inversée.ce qui signifie qu'il n'affectera aucun mouvement vertical lors de la traction de 5 kg de poids.
3) Haute précision de contrôle
La vitesse du robot à rampe magnétique à deux roues est de 0 à 6 m/minute et peut avancer à une vitesse constante, par le codeur de précision peut réaliser la fonction de réglage de l'écart de détection,peut mieux répondre aux besoins de détection de l'utilisateurPar exemple, le client doit effectuer un processus de détection des lacunes tous les 50 mm à un point de l'arrière du coude: le contrôleur peut être programmé,et la montée magnétique à deux roues peut être utilisée et inspectée tous les 50 mmAméliorer l'efficacité et la précision de la détection.
1Paramètres techniques
Je m' en occupe.Cable de commande de détection:25m
l ★Le rayon de courbure minimum sur la surface de l'objet est mesuré: l'axe longitudinal ≥ 50 mm et la circonférence ≥ 125 mm
L Mesure de l'épaisseur:Précision 0,04 mm, portée de 2 à 120 mm (acier)
l ★Terre libre / levage au sol: ≤ 4 mm
l ★Non perpendiculaire de mesure (normale pour le transducteur/la sonde par rapport à l'objet soumis à l'essai): ±25o
Fréquence de l'excitation:3.0~5.0MHz, vitesse de mesure: 16~1 fois/s
l Plage de vitesse du son: 1000 à 9999 m/s, incrément de réglage: 1 m/s
l Fonction de porte: porte automatique, porte simple manuelle, porte double manuelle
Je m' en occupe.Surveillance vidéo: à la fois la vue avant et arrière caméras doubles, pixels dynamiques et statiques sont 3 millions /2304×1296
L sonde magnétique à température normale: aimants faibles ou moins permanents, aspiration magnétique≤15N, circulaire Φ30× hauteur 44 mm, poids ≤80g
l ★Taille et poids du corps du dispositif de rampage (environ): L380×W130×H120mm,6kg
Température de fonctionnement: -10°C à +50°C
2Logiciel d'analyse des mesures
l Affichage simultané de l'épaisseur, A, B résultats de la numérisation
L'enregistrement des essais, la liste des valeurs d'épaisseur, est émis directement pour faciliter l'analyse et le traitement des données.
★Compatible avec le système d'exploitation Win7/10 (32/64 bits)
