TG-8000 Testeur d'épaisseur ultrasonique pour couche trempée par induction

Testeur de profondeur ultrasonique TG-8000 pour couche trempée par induction

Contexte:

Le traitement de durcissement de surface peut améliorer la résistance à l'usure et la résistance à la fatigue des composants soumis à des contraintes dynamiques. Ces caractéristiques sont principalement déterminées par la dureté de surface, la profondeur de trempe et le profil de contrainte résiduelle. La profondeur de la couche trempée est un indicateur de qualité important dans le processus de traitement de durcissement de surface. Actuellement, la qualité du processus de durcissement ne peut être assurée que par des méthodes de test aléatoires. Cette méthode endommage non seulement les composants, fait perdre du temps, mais a également un coût élevé.

Solution:

Notre société utilise une méthode ultrasonique rapide et non destructive pour mesurer la profondeur des couches trempées. Cette méthode peut réduire la charge de travail et les coûts d'inspection, et garantir que le produit est toujours de haute qualité en ajustant le processus de production à temps. L'instrument peut optimiser les paramètres de fabrication, raccourcir le temps d'inactivité de la machine après le remplacement du capteur inductif, réaliser la fonction de contrôle de fabrication rapide et une bonne gestion de la qualité.

Notre équipement:

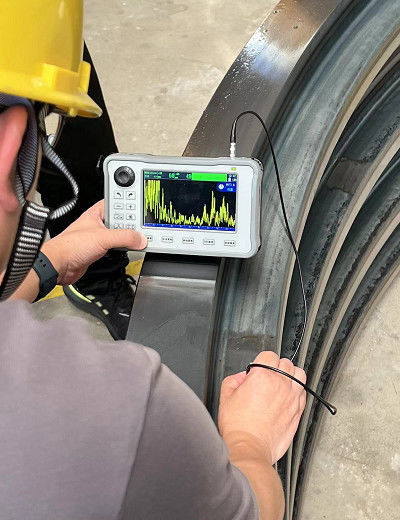

L'appareil utilise le principe suivant : la couche trempée n'a presque aucune résistance aux ondes ultrasonores, tandis que les matériaux qui n'ont pas subi de traitement de trempe disperseront une grande quantité d'ondes ultrasonores. Le système de détection enregistre le signal de rétrodiffusion et le traite avec nos éléments de mesure électroniques. Grâce à une évaluation automatique complète des données, la profondeur de trempe finale du matériau peut être obtenue.

Caractéristiques

● L'équipement de mesure peut être intégré au processus de production.

● La précision de la mesure est très élevée : l'erreur dans la détermination de la valeur de la profondeur de surface est d'environ ± 0,1 mm (méthode métallographique)

● Obtenez rapidement les résultats de mesure : chaque mesure ne prend que quelques secondes.

● Un grand nombre de pièces peuvent être évaluées très rapidement.

● En utilisant différents coins, des pièces de différentes tailles peuvent être mesurées.

● L'appareil peut se déplacer librement (poids total : 780 g).

● Les paramètres peuvent être facilement ajustés en fonction des exigences du client.

Paramètres techniques

● Transducteur d'impulsion ultrasonore

● Fréquence de réception ultrasonore : 1—20 MHz.

● Deux canaux de réception et d'émission.

● Traitement de l'enveloppe du signal.

● Le couplage acoustique est réalisé grâce à des coins spéciaux.

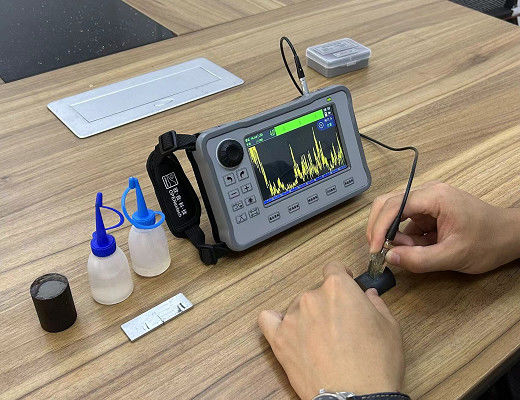

Configuration standard

Configuration optionnelle

Blocs de coin qui peuvent être personnalisés pour s'adapter à différentes formes de pièces
