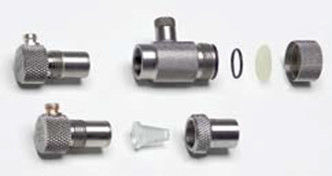

Système intégré de contrôle par ultrasons des points de soudure automobile HFD-SW30

Paramètres techniques

1. Température de stockage : -51+ 71 °C

2. Température de fonctionnement : -29+ 63 °C

3. Dimensions extérieures : 25 × cent quatre-vingt-trois × 85 mm

4. Poids : environ 1,98 kg

5. Niveau de protection : conforme à la norme militaire américaine MIL-810G, et les niveaux d'étanchéité et de protection contre la poussière atteignent la norme IP65

Résistant aux chocs/aux impacts/aux températures élevées, passant le test de chute de 120 cm, clavier étanche

6. Résistance aux chocs : maximum 0,15 gramme/11 millisecondes, conformément à la norme IEC60068-2-27

7. Résistance aux vibrations : 5-150 Hz, maximum 2 grammes, 1 octave par minute, conformément à la norme IEC60068-2-6Fc

8. Interface de la sonde : LEMO 00 ou Microdot

9. Interface d'entrée/sortie de l'appareil : port de bus d'extension

10. Interface d'alimentation : adaptateur secteur

11. USD : 3.0

12. Alimentation de fonctionnement Tension de fonctionnement : 5 V CC, fournie via l'interface intégrée de l'ordinateur

13. Alimentation de l'encodeur : alimentation externe 100-230 volts ; alimentation CA ; Puissance maximale 5 W

14. Consommation d'énergie : consommation d'énergie maximale 2,5 W

15. Type d'impulsion ultrasonore : impulsion d'onde aiguë

16. Fréquence de répétition PRF : valeur maximale 1000 Hz, 3 modes (selon la plage d'étalonnage), plage de réglage continu 8-1000 Hz, séquence d'impulsions discontinue, tension d'excitation : maximum 400 V

17. Condensateur de charge : 1 nF, 220 pF

18. Temps de montée du front d'onde de départ :<15 nS

19. Ni : 50 ohms, 1000 ohms

20. Mode sonde (TR) : marche/arrêt, pénétration

21. Définir et évaluer la plage d'étalonnage : minimum 0-2,5 mm, 0-0,1 pouces (en acier) ; Maximum 0 à 9700 mm, 0 à 381 pouces (en acier)

22. Plage de vitesse du son: 500~15000 m/s, 0,02~0,59 "/ μ S ; Dispose d'une liste de matériaux complète et modifiable

23. Décalage d'impulsion : -10~1500 mm ; - 0,39~50 " (en acier)

24. Retard de la sonde : 0~100 μ S

25. Plage de fréquences : 0,5~20 MHz (-3 dB) ; 4 filtres

26. Plage de fréquences de répétition : 1-1000 Hz ; Réglable automatiquement ou manuellement

27. Gain : 110 dB, pas réglable 0,5/1/2/6 dB

28. Mode de fonctionnement : type de réflexion d'impulsion, double cristal, avec ce dernier pénétrant

29. Détection : onde complète, demi-onde positive, demi-onde négative, radiofréquence RF (maximum 150 mm/5,9 " en acier)

30. Suppression : 0-90 % linéaire

31. DAC/TCG : DAC a un maximum de 16 points de données (réflecteur de référence), une plage dynamique de 37 dB et une pente maximale de 6 dB/ μ S ; 3 courbes réglables ; Convertible en mode TCG (correction de gain en fonction du temps) (seuil d'enregistrement horizontal) ; Répondre aux normes de test nationales et internationales

32. DGS : DGS enregistre la courbe de taille de réflectance équivalente effective de toutes les sondes avec la fonction DGS ; Peut être défini comme DAC ou TCG ; La méthode d'évaluation peut être affichée sous forme de valeur dB liée à la courbe, au diamètre équivalent ou au niveau d'évaluation (JIS) ; Atténuation de la vitesse du son et correction de la transmission ; Les réflecteurs de référence peuvent être sélectionnés comme trous à fond plat, trous horizontaux ou grands fonds plats

33. Porte de surveillance : 2 portes de surveillance indépendantes, avec une largeur de porte dépassant la plage d'étalonnage maximale ; L'évaluation est basée sur l'analyse A ; Alarme de porte : fermée, synchrone, asynchrone ; Logique : et/ou alarme acoustique

34. Mesure de la distance : Il peut mesurer la distance entre le côté d'onde ou le pic de l'écho dans une porte indépendante (porte A ou porte B) et le point zéro ; Ou mesurer la différence de distance entre les échos entre les portes : Porte B - Porte A

35. Résolution de mesure : Le trajet sonore/degré maximum dans le temps est de 12,6 mm : 0,01 mm ; Ou 0,2 % de la largeur totale de l'écran

36. Résolution verticale : 0,5 % de la hauteur totale de l'écran ou 0,2 dB

37. Numérisation A-scan : 1024 × 1024 pixels

38. Gel de l'affichage : gel A-scan statique, gel A-scan dynamique (pic, signal dynamique en temps réel), avec une moyenne de gel de 2 à 3 cycles d'impulsions ultrasonores

39. Comparaison d'écho : affichage simultané du signal dynamique actuel et du signal A-scan accédé

40. Langue : allemand, anglais, français, espagnol, chinois, japonais

41. Unité : millimètres, pouces, subtil

42. Stockage des données : La base de données peut enregistrer et gérer les paramètres de l'instrument, les tâches de test et les résultats de test ; Y compris A-scan, DAC et annotation de texte ; Et importer une feuille de calcul Microsoft Excel ; La capacité de stockage est limitée par la taille du disque dur.
