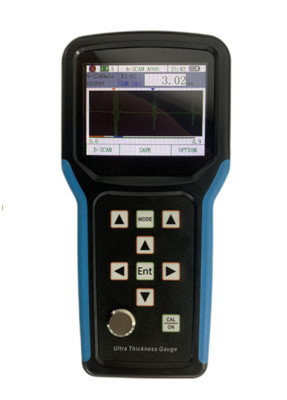

TG-5710 Jauge d'épaisseur ultrasonique à balayage A / B 0.100-1800mm Grande portée

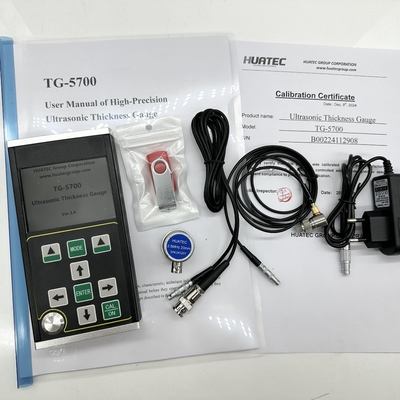

TG-5700 Jauge d'épaisseur ultrasonique à large plage A/B Scan 0,100-1800mm

Le TG-5710 est une toute nouvelle jauge d'épaisseur ultrasonique numérique de haute précision avec balayage A/B. Il adopte le principe de la mesure d'épaisseur par ultrasons basé sur la réflexion d'impulsions. Il convient à la mesure de l'épaisseur des matériaux qui peuvent faire propager une onde ultrasonore à une vitesse constante et obtenir la réflexion de son dos. La résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,10 mm (acier).
Ce produit peut mesurer avec précision les plaques et les pièces usinées. D'autre part, il peut surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation. Il peut être utilisé dans le pétrole, l'industrie chimique, la métallurgie, la construction navale, l'aérospatiale, l'énergie et d'autres domaines.
Ce produit est conforme aux normes suivantes : Spécification d'étalonnage pour la jauge d'épaisseur ultrasonique (JJF 1126-2004).

Ce produit dispose d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique ;

● La plage de mesure est large, et la technologie unique "échos multiples" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier) ;

● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm ; La résolution de répétition peut atteindre ± 0,002 mm ;

● Il a les fonctions de pénétration du revêtement et de mesure écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement sur la surface ;

● Modes de mesure multiples : les modes mb-e, E-E et me-e répondent à la mesure des pièces épaisses conventionnelles ; Le mode Thin réalise la mesure des pièces minces

● Les modes numériques incluent : le mode de valeur d'épaisseur conventionnelle, le mode de différence/taux de réduction et le mode de valeur maximale

● Deux modes de gain : gain automatique / gain manuel

● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec une fonction d'économie d'énergie

● Il prend en charge une variété de sondes, y compris une sonde bicristalline et une sonde monocristalline, et prend en charge une sonde haute fréquence jusqu'à 20 MHz

● Il prend en charge le stockage de masse et peut stocker 100000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan en même temps

● Grand écran TFT-LCD couleur de 3,5 pouces avec une résolution haute définition de 320x240 (QVGA)

● Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage multipoint et les modes d'étalonnage manuel, et peut étalonner la vitesse du son et la position zéro de la sonde en même temps ; Il prend en charge la correction du trajet en V de la sonde bicristalline

● Il prend en charge la conversion du système métrique et du système britannique ; Il peut basculer entre les unités millimètre et pouce

● Il prend en charge l'affichage en anglais

Il convient à la mesure de l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), des plastiques, des céramiques, du verre, de la résine, de la fibre de verre et d'autres bons conducteurs ultrasonores.

Le principe de la mesure d'épaisseur par ultrasons est similaire à celui de la mesure des ondes lumineuses. L'impulsion ultrasonore émise par la sonde atteint l'objet mesuré et se propage dans l'objet. Lorsqu'elle atteint l'interface du matériau, elle est réfléchie vers la sonde. L'épaisseur du matériau mesuré est déterminée en mesurant avec précision le temps de propagation des ultrasons dans le matériau.

Sonde optionnelle :
