Système de radiographie numérique (DR) HDR-2530
Caractéristiques :
l Conforme à la dernière norme NB/T 47013.11-2015
l Transformation numérique du système de détection d'imagerie en temps réel par rayons X
l Inspection d'imagerie numérique portable sur site
l Plage dynamique élevée de 16 bits
l Pixels de 120 µm, haute résolution 4,0 lp/mm
l Conversion d'image radiographique efficace au iodure de césium CsI
l Champ de vision d'imagerie de 25 cm x 30 cm

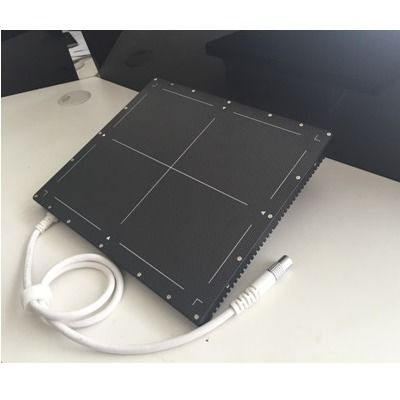

1-Détecteur à écran plat numérique à rayons X industriels
Paramètres de base :
| Modèle |
HDR-2530 |
| Taille des pixels |
120 µm |
| Conversion A/N |
16 bits |
| Scintillateur |
CsI:TI ou GOS |
| Plage dynamique |
>12000:1 |
| Résolution spatiale limite |
4,0 lp/mm |
| Zone d'imagerie |
250 mm x 300 mm |
| Matrice de pixels |
2560x2048 |
| Vitesse de lecture |
2s |
| Plage d'énergie |
20-320kV |
| Dimensions |
333 mm x 282 mm x 15 mm |
| Poids |
2 kg |
| Interface de données |
Gigabit |

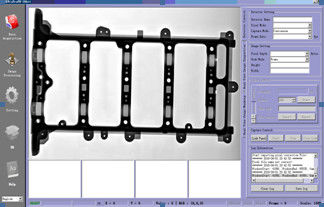

2——Logiciel de traitement et d'amélioration d'images numériques
Intégration du système d'amélioration et de stockage d'images. Actuellement, les fonctions de traitement et de filtrage les plus pratiques sont spécialement conçues pour les systèmes d'imagerie en temps réel par rayons X, ce qui peut augmenter la sensibilité des images traitées de 0,6 % à 0,8 % en moyenne. Avec l'aide du port Ethernet haut débit, il peut vous aider à obtenir des images statiques et dynamiques en même temps, et à les enregistrer au format d'image 8/16 bits, et peut être directement gravé sur des disques DVD pour un stockage permanent, ce qui est pratique pour l'archivage et l'examen des données de test, tout en économisant les coûts de test et l'espace d'archivage.
Connexion et contrôle de la tablette
l Connexion de l'écran plat Gigabit, et invite l'état de la connexion et les défaillances
l Correction du décalage/gain/pixels défectueux
l Correction du décalage/gain/pixels défectueux, possibilité de choisir le chevauchement ou non
l Invite du rapport d'affichage
l Rappel de la fréquence d'images actuelle
l Affichage de la progression du traitement logiciel
l Affichage de la valeur de gris des pixels
Affichage et traitement d'images en temps réel
l Cartographie rapide des niveaux de gris ROI en temps réel, ce qui est pratique pour une observation rapide des images efficaces de la région d'intérêt
l Réduction du bruit intégrale en temps réel : 2/4/8 images en option
l Traitement algorithmique en temps réel : négatif/couleur/binarisation
l Affichage en temps réel de l'accentuation et de l'amélioration de l'image
l Collecte d'intégration d'images : superposition de 8/16/32/64/128/256 images
l Enregistrement vidéo continu : format de compression optionnel
l Nommage d'images/vidéos et compilation automatique de séquences de noms
l 0-65536, réglage de l'échelle de gris 16 bits
l Réglage gamma/contraste/luminosité/seuil
l Marque d'informations sur l'image, plusieurs contenus sont optionnels
Traitement d'images statiques
l Cartographie rapide des niveaux de gris ROI, ce qui est pratique pour une observation rapide des images efficaces de la région d'intérêt
l Lecture de fichiers bmp / png / jpg / tiff(8 bits/16 bits) / RAW / his / dcm
l Traitement algorithmique des niveaux de gris/négatif/fausses couleurs/binarisation/accentuation/amélioration
l Loupe, observation avec un grossissement de 1 à 5 fois
l Retournement d'image
l Réglage gamma/contraste/luminosité/seuil
l Calibrage et mesure de la taille, et les informations requises peuvent être marquées sur l'image
Vérification automatique de Duplex qualité d'image filaire indicateur (optionnel)
Répond aux exigences de la norme NB/T 47013.11-2015 "Essais d'imagerie numérique par rayons X des équipements sous pression", vérification automatique de l'indicateur de qualité d'image à double filament, et peut déterminer le SNR.
