Robot de mesure d'épaisseur par ultrasons électromagnétiques et de corrosion par chenille magnétique TG-M70C pour la détection de la corrosion des parois des plaques

TG-M70C Robot de mesure de l'épaisseur ultrasonore électromagnétique pour la détection de la corrosion des parois de plaques

1.Brief iintroduction

Ce systèmeIl peut réaliser une détection rapide de la corrosion de l'épaisseur du mur à haute altitude par le système de contrôle à distance.

• En utilisant la roue magnétique permanente à haute résistance de terres rares, même en cas de panne de courant inattendue, elle ne tombera pas de la surface détectée.les mouvements verticaux et inversés à plusieurs positions sur la surface des composants ferromagnétiques.
• Installezsonde d'épaisseur par ultrasons électromagnétique pour le dépistage rapide et le positionnement contre l'érosion des parois
• Scanner la zone pour tester l'épaisseur de la corrosion.
• Conforme à l'affichage A et B.
• Équipée d'une caméra vidéo, la situation vidéo de la surface inspectée peut être observée en temps réel.
• Le système de télécommande pour contrôler la direction de balayage, et il peut être prédéfini direction de balayage.
• (Optionnel) fonction haute température: avec fonction d'avertissement et de protection contre les sur-températures, il peut réaliser la détection directe des pièces de travail à haute température à -10 ~ + 150 °C.
• 2.Configuration et prix

• Nom de l'article	Nom	Unité	Quantité	Nom de l'entreprise
  1	Hôte de test ((PC et logiciel)	ensemble	1

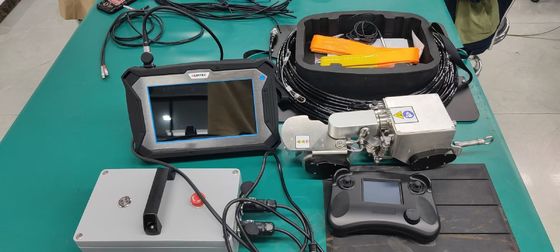

  2	TG-M70C, rampant magnétique à deux roues (incluant le module de mesure vidéo et d'épaisseur)	ensemble	1
  3	Boîte d'alimentation et de commande	Une pièce	1
  4	Contrôleur	Une pièce	1
  5	Mécanisme de marquage des défauts	Une pièce	1	Optionnel
  6	Cable de commande d'essai	métre	30	Peut être personnalisé ≤ 50 m
  7	Prévention de chute de corde de sécurité	métre	30
  8	Autres accessoires (plaquettes de démontage magnétiques, etc.)	ensemble	1
  Total (incluant TVA, frais de transport et frais de formation du personnel)

• 3.Randonnée magnétique et hôte
  1. Caractéristiques fonctionnelles
• ★(facultatif)fonction à haute température:avec une fonction d'avertissement et de protection contre la surtempérature (lorsque la température est dépassée, il rappellera à l'utilisateur de conduire le ramper vers la zone de température ambiante; après refroidissement,rappeler à l'utilisateur de conduire la rampe jusqu'à la zone à haute température et de poursuivre l'opération de détection), il peut réaliser la détection directe de pièces de travail à haute température dans -10~+150°C.
• ★Des caméras intégrées à vue avant et à vue arrière: la position d'inspection et la route d'inspection des composants aériens peuvent être surveillées et ajustées en temps réel sur le terrain, assurant ainsi une trajectoire d'inspection contrôlable.
• Forte aspiration magnétique, charge importante, sécurité élevée: l'utilisation d'une roue magnétique permanente à haute résistance à base de terres rares, peut être fermement adsorbé sur la surface des matériaux ferromagnétiques (lorsqu'il est stationnaire par la main-d'œuvre est également difficile à tirer vers le bas),Je veux dire...Il est également équipé d'un dispositif de prévention des chutes pour éviter les chutes accidentelles.
• Variété de postures de mouvement: Il est sûr de se déplacer sur la surface des matériaux ferromagnétiques dans différentes positions telles que verticale, horizontale (en haut et en bas), inclinée et inversée.
• Haute précision de mouvement: en adoptant un mode d'entraînement à double moteur de grande puissance, il peut avancer et reculer et diriger avec précision; équipé d'un codeur de haute précision, il peut réaliser une détection de pas programmée précise au niveau millimétrique,et il peut définir avec précision l' espacement des pas et le coup d'avance longitudinale et de recul.
• Une carrosserie souple et ingénieuse: taille compacte, petit rayon de rotation; avec une poignée, il peut être facilement déplacé, placé, recyclé.
• ★Fonction de guidage orienté mouvement: Avec la fonction de vidéosurveillance macro, il peut observer la situation vidéo de la surface inspectée dans le temps.
• ★Avec positionnement à distance (erreur de positionnement ≤ 30 mm), fonction de marquage des défauts (facultatif), pratique pour répéter l'observation des zones suspectes.
• ★Avec le mécanisme de levage électrique de la sonde, la sonde peut être soulevée lorsqu'elle traverse des obstacles tels que des soudures et des renflements, évitant ainsi d'être retenue.
• Un "mécanisme de serrage à balayage" professionnel garantit la stabilité de l'accouplement de déplacement et de la sonde.
• Avec des câbles spéciaux, des prises anti-explosion et des dispositifs de protection contre les fuites, il offre une sécurité électrique élevée.
• L'EMAT et d'autres modules de circuit sur le corps du robot sont scellés dans une boîte de protection pour empêcher l'entrée de l'eau, des feuilles de fer et d'autres objets étrangers.
• Le support de câble portable intègre un support de câble amovible à haute luminosité (visible par la lumière du soleil),panneau de commande industriel haute définition qui prend en compte l'environnement d'exploitation et les conditions d'utilisation sur le terrain.
• Contrôle du mouvement entièrement programmé et traitement synchrone parallèle: données ultrasoniques, données d'image et données de distance de parcours peuvent être obtenues en même temps,qui peut assurer la synchronisation et l'exactitude des données et des enregistrements, et améliorer considérablement l'efficacité du travail.
• Le logiciel d'exploitation du grand ordinateur comporte des modules fonctionnels pour l'interaction homme-ordinateur, la gestion des utilisateurs, la saisie de paramètres, la génération et la sortie/impression de rapports, la maintenance et la sauvegarde des données,journaux d'exploitation, aide en ligne et ainsi de suite.
  1. Paramètre technique
• L'hôte: CPU≥ i5/4GHz quad-core, panneau plat industriel haut de gamme, écran HD de haute luminosité de 10,6 pouces (peut être personnalisé), disque dur à grande vitesse standard 500G (extensible), protection IPX3.
• Cable de commande (distance de rampe): 30 m (peut être personnalisé ≤ 50 m)
• Motion en mouvement: réglage de la vitesse de la troisième vitesse (basse vitesse 20 mm/s, moyenne vitesse 50 mm/s, haute vitesse 100 mm/s), peut se déplacer rapidement vers la position de détection ou se retirer au sol;Capacité de traversée d'obstacles de l'échelle convexe ≤ 4 mm
• ★Radius de courbure minimum de la surface de la pièce à usiner R: le mouvement axial longitudinal extérieur du tuyau ≥ 85 mm, le mouvement circonférentiel extérieur du tuyau ≥ 110 mm;le mouvement de l'axe longitudinal intérieur du tuyau ≥ 250 mm, le mouvement de la circonférence interne du tuyau ≥ 850 mm; le mouvement extérieur de la boule ≥ 150 mm, le mouvement intérieur de la boule ≥ 850 mm
• ★Corps de ramper (avec module EMAT intégré): L395×W150×H145mm, pesant environ 7,5 kg
• Contrôleur: L220×W145×H60mm, écran tactile 3,5 pouces 640×480 pixels, poids d'environ 0,4 kg
• Vidéosurveillance (inspection visuelle)
• Source d'éclairage: source d'éclairage LED à haute luminosité, réglage à 5 niveaux
• ★Camera frontale: CMOS couleur, pixels dynamiques et statiques 2 millions /1920×1080, angle de vue maximal d'imagerie 90°, zoom optique 10x, plateforme rotative combinée: rotation vers le haut et vers le bas 180°, rotation gauche et droite 60°
• ★Caméra arrière: CMOS couleur, pixels dynamiques et statiques 3 millions /2304×1296, angle de vue d'imagerie 90°
• L'alimentation électrique: AC100~240V, 50/60Hz, consommation électrique ≤ 200VA
• Température -10°C à +50°C, Humidité ≤ 85%R.H.
• ★(facultatif)fonction à haute température:
• -10°C à +50°C: fonctionnement continu, pas besoin de refroidissement spécial
• 50 à 150°C: suspension verticale, horizontale, inclinaison, position de main et autres postures (sont appropriées), chaque temps de travail ≤ 3h @ 50 à 100°C, ≤ 2h @ 100 à 150°C, intervalle de refroidissement ≥ 1h;position horizontale prête (la cuisson la plus sévère), chaque temps de travail ≤ 2h @ 50~100°C, ≤ 1h @ 100~150°C, intervalle de refroidissement ≥ 1h.
• Unité de mesure de l'épaisseur EAMT
  1. Caractéristiques fonctionnelles
• ★Pas besoin de polissage de surface, de pénétration de revêtement anticorrosion et de rouille, et pas besoin de couplants.
• ★La mesure de l'épaisseur peut pénétrer la corrosion de surface, la peinture, la protection contre la corrosion et d'autres revêtements jusqu'à 4 mm d'épaisseur.La valeur d'épaisseur des objets métalliques affichée par l'instrument ne doit pas tenir compte du calcul de l'épaisseur du revêtement..
• ★La non-perpendicularité de mesure (transducteur/sonde à la ligne normale de l'objet à tester) est jusqu'à ±25^o, ce qui nécessite moins de perpendicularité après la pose de la sonde.
• Les résultats de la mesure de l'épaisseur peuvent être affichés sous forme de valeur numérique, sous forme de balayage A, sous forme d'image de balayage B basée sur le temps et sous forme d'image de balayage B basée sur la distance (encodeur).
• ★Utilisant un algorithme intelligent d'experts, il existe trois modes de mesure de l'épaisseur: mode automatique, mode manuel à porte unique (méthode de pointe unique), mode manuel à porte double (méthode de pointe à pointe).Il réduit considérablement l'influence des facteurs humains et simplifie les étapes d'opération.
• Base de données intégrée de la vitesse d'onde de cisaillement du matériau de base et peut personnaliser la valeur de la vitesse d'onde de cisaillement.
  1. Paramètres techniques
• Mesure de l'épaisseur: précision 0,04 mm, portée de 2 à 120 mm (acier)
• ★L'espace libre de travail / levage: ≤ 4 mm
• ★Non perpendiculaire de mesure (normale pour le transducteur/la sonde par rapport à l'objet soumis à l'essai): ±25^o
• Plage de vitesse du son1000~9999 m/s, Incrément de réglage 1 m/s
• Fonction de la porte: porte automatique, porte simple manuelle, porte double manuelle
• Sondage par ultrasons électromagnétiques: aimants faibles ou moins permanents, aspiration magnétique ≤15N, Φ30× hauteur circulaire 44mm, poids ≤80g
• Température de fonctionnement: -10 à +50°C
• Logiciel d'analyse des mesures
• ★ Affichage simultané de l'épaisseur, A, Bs résultats de l'analyse
• Émission directe d'un dossier d'essai, liste des valeurs d'épaisseur, pour faciliter l'analyse et le traitement des données
• Compatible avec le système d'exploitation Win7~11 (32/64 bits)

•



• 4Liste d'emballage
• Hôte de test ((PC et logiciel) 1 jeu
• TG-M70C à deux roues à rampe magnétique

• (Vidéo et module de mesure de l'épaisseur inclus) 1 jeu

• Boîte d'alimentation et de commande 1 pièce
• Contrôleur 1 pièce
• Mécanisme de marquage des défauts 1 pièce (facultatif)
• Cable de commande d'essai 1 Ensemble
• Bloc d'essai standard (circulaire en acier au carbone Φ20 × épaisseur 10 mm) 1 pièce
• Autres accessoires (plaquettes de démontage magnétiques, etc.)
• Prévention de chute de corde de sécurité 1 pièce
• Manuel d'utilisation1 livre
• Rapport d'essai en usine1 exemplaire
• Boîte de transport anti-vibration1 pièce

•
