Robot de mesure d'épaisseur par ultrasons électromagnétiques et de corrosion par chenille magnétique TG-M70C pour la détection de la corrosion des parois des plaques

TG-M70C Robot de mesure d'épaisseur par ultrasons électromagnétiques et de détection de corrosion par chenille magnétique pour la détection de la corrosion des parois des plaques

1. Brève introductionCe système n'a pas besoin d'échafaudage, pas besoin d'enlever l'écaille, la rouille ou la peinture, pas besoin de couplant. Il peut réaliser une détection rapide de la corrosion de l'épaisseur des parois en haute altitude grâce au système de télécommande.

Utilisant la roue magnétique permanente à haute résistance aux terres rares, même en cas de panne de courant inattendue, elle ne tombera pas de la surface détectée. Il peut effectuer des mouvements horizontaux, verticaux et inversés multi-attitudes sur la surface des composants ferromagnétiques.Installer une sonde d'épaisseur à ultrasons électromagnétiques pour un criblage et un positionnement rapides contre l'érosion des parois.Scanner avec précision la zone pour tester la corrosion de l'épaisseur.

• Correspondance avec l'affichage des scans A et B.
• Équipé d'une caméra vidéo, la situation vidéo de la surface inspectée peut être observée en temps réel.Le système de télécommande pour contrôler la direction du balayage, et il peut prérégler la direction du balayage.
• (Optionnel) Fonction haute température : avec fonction d'avertissement et de protection contre la surchauffe, il peut réaliser la détection directe de pièces à haute température entre -10~+150℃.
• 2. Configuration et prix
• Article
• Nom
• Unité
• Quantité

• Remarque	1	Hôte de test (PC et logiciel)	ensemble	1
  Fonctionnalités	Chenille magnétique à deux roues TG-M70C (module de mesure vidéo et d'épaisseur inclus)	Chenille magnétique et hôte	Fonctionnalités
  3	Boîtier d'alimentation et de contrôle	Chenille magnétique et hôte	Fonctionnalités
  4	Contrôleur	Câble de contrôle de test	Fonctionnalités
  5	Mécanisme de marquage des défauts	Câble de contrôle de test	Fonctionnalités
  Optionnel	6	Câble de contrôle de test	Fonctionnalités	30
  Peut être personnalisé ≤50m	7	ensemble	1	30
  8	Autres accessoires (coussinets de démontage magnétiques, etc.)	ensemble	1
  Total (inclut la TVA, les frais d'expédition et les frais de formation du personnel)	3.	Chenille magnétique et hôte	Fonctionnalités
  ★

• (Optionnel) fonction haute température :
  1. o
• 50~150℃ : vertical, suspension horizontale, inclinaison, poirier et autres postures (sera bon), chaque temps de travail ≤3h @50~100℃, ≤2h @100~150℃, intervalle de refroidissement ≥1h ; position couchée horizontale (la cuisson la plus sévère), chaque temps de travail ≤2h @50~100℃, ≤1h @100~150℃, intervalle de refroidissement ≥1h.Unité de mesure d'épaisseur EAMT: la position d'inspection et l'itinéraire d'inspection des composants aériens peuvent être surveillés et ajustés en temps réel au sol, assurant une trajectoire d'inspection contrôlable.Forte aspiration magnétique, charge lourde, haute sécurité
• 50~150℃ : vertical, suspension horizontale, inclinaison, poirier et autres postures (sera bon), chaque temps de travail ≤3h @50~100℃, ≤2h @100~150℃, intervalle de refroidissement ≥1h ; position couchée horizontale (la cuisson la plus sévère), chaque temps de travail ≤2h @50~100℃, ≤1h @100~150℃, intervalle de refroidissement ≥1h.Variété de postures de mouvement: Il est sûr de se déplacer sur la surface des matériaux ferromagnétiques dans différentes postures telles que verticale, horizontale (au-dessus et en dessous), inclinée et inversée.
• Haute précision de mouvement: adoptant un mode d'entraînement à double moteur haute puissance, il peut avancer et reculer et braquer avec précision ; équipé d'un encodeur de haute précision, il peut réaliser une détection de pas programmée précise au millimètre près, et il peut définir avec précision l'espacement des pas et la course d'avance et de recul longitudinaux.
• Conception de corps flexible et ingénieuse: taille compacte, petit rayon de braquage ; avec une poignée, il peut être facilement déplacé, placé, recyclé.
• ★Fonction de guidage orientée mouvement
• : Avec la fonction de vidéosurveillance macro, il peut observer la situation vidéo de la surface inspectée à temps.★Avec positionnement de distance (erreur de positionnement ≤30mm), (optionnel) fonction de marquage des défauts, pratique pour répéter l'observation des zones suspectes.
• 50~150℃ : vertical, suspension horizontale, inclinaison, poirier et autres postures (sera bon), chaque temps de travail ≤3h @50~100℃, ≤2h @100~150℃, intervalle de refroidissement ≥1h ; position couchée horizontale (la cuisson la plus sévère), chaque temps de travail ≤2h @50~100℃, ≤1h @100~150℃, intervalle de refroidissement ≥1h.Le "mécanisme de serrage de balayage" conçu par des professionnels assure la stabilité du déplacement et du couplage de la sonde.Avec des câbles spéciaux, des fiches antidéflagrantes et des dispositifs de protection contre les fuites, il offre une sécurité électrique élevée.
• Les modules EMAT et autres circuits sur le corps du robot sont scellés dans un boîtier de protection pour empêcher l'eau, les limaille de fer et autres corps étrangers de pénétrer.
• Le rack de câbles portable intègre un panneau de contrôle industriel amovible, haute luminosité (visible à la lumière du soleil), haute définition qui prend en compte l'environnement d'exploitation et les conditions d'utilisation sur le terrain.
• Contrôle de mouvement entièrement programmé et traitement synchrone parallèle : les données ultrasonores, les données d'image et les données de distance de déplacement peuvent être acquises en même temps, ce qui peut assurer la synchronisation et la précision des données et des enregistrements, et améliorer considérablement l'efficacité du travail.
• Le logiciel d'exploitation de l'ordinateur central dispose de modules fonctionnels pour l'interaction homme-machine, la gestion des utilisateurs, la saisie des paramètres, la génération et la sortie/impression de rapports, la maintenance et la sauvegarde des données, les journaux d'opérations, l'aide en ligne, etc.
• Paramètre technique
• Hôte : CPU≥ i5/4GHz quad-core, panneau plat industriel haut de gamme, écran HD haute luminosité 10,6 pouces (personnalisable), disque dur haute vitesse standard 500G (extensible), protection IPX3.
• Câble de contrôle (distance de rampement) : 30 m (peut être personnalisé ≤50 m)
• Mouvement de déplacement : réglage de la vitesse à trois vitesses (basse vitesse 20 mm/s, vitesse moyenne 50 mm/s, haute vitesse 100 mm/s), peut se déplacer rapidement vers la position de détection ou se retirer au sol ; Capacité de franchissement d'obstacles de l'échelle convexe ≤4mm
  1. ★Rayon de courbure minimum de la surface de la pièce R : mouvement axial longitudinal extérieur du tuyau ≥85mm, mouvement circonférentiel extérieur du tuyau ≥110mm ; mouvement de l'axe longitudinal intérieur du tuyau ≥250mm, mouvement circonférentiel intérieur du tuyau ≥850mm ; mouvement extérieur de la sphère ≥150mm, mouvement intérieur de la sphère ≥850mm
• ★Corps de chenille (avec module EMAT intégré) : L395×L150×H145mm, pesant environ 7,5 kg
• Contrôleur : L220×L145×H60mm, écran tactile 3,5 pouces 640×480 pixels, poids environ 0,4 kg
• Vidéosurveillance (inspection visuelle)
• Source d'éclairage : source d'éclairage LED haute luminosité, réglage sur 5 niveaux
• ★Caméra avant : CMOS couleur, pixels dynamiques et statiques 2 millions /1920
• ×
• 1080, angle de vue maximal de 90°, zoom optique 10×, plate-forme rotative combinée : rotation de haut en bas 180°, rotation gauche et droite 60°
• ★Caméra arrière : CMOS couleur, pixels dynamiques et statiques 3 millions /2304×1296, angle de vue 90°
• Alimentation : monophasé AC100~240V, 50/60Hz, consommation électrique ≤200VATempérature -10℃~+50℃, Humidité ≤85%R.H★
• (Optionnel)
• fonction haute température :
• -10~+50℃ : fonctionnement continu, aucun refroidissement spécial requis
• 50~150℃ : vertical, suspension horizontale, inclinaison, poirier et autres postures (sera bon), chaque temps de travail ≤3h @50~100℃, ≤2h @100~150℃, intervalle de refroidissement ≥1h ; position couchée horizontale (la cuisson la plus sévère), chaque temps de travail ≤2h @50~100℃, ≤1h @100~150℃, intervalle de refroidissement ≥1h.Unité de mesure d'épaisseur EAMTFonctionnalités
• ★Pas besoin de polissage de surface, de pénétration du revêtement anticorrosion et de rouille, et pas besoin de couplant.
• ★La mesure de l'épaisseur peut pénétrer la corrosion de surface, la peinture, la protection contre la corrosion et autres revêtements jusqu'à 4 mm d'épaisseur. La valeur d'épaisseur des objets métalliques affichée par l'instrument n'a pas besoin de considérer le calcul de l'épaisseur du revêtement.
• ★La non-perpendicularité de la mesure (transducteur/sonde par rapport à la ligne normale de l'objet à tester) est jusqu'à ±25
  1. o
• , ce qui nécessite moins de perpendicularité après la mise en place de la sonde.

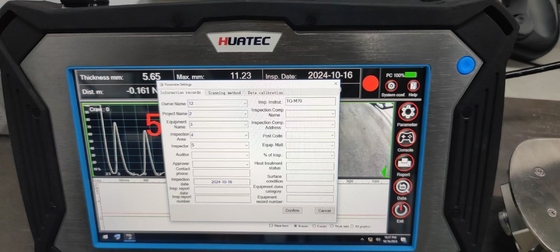

• Les résultats de la mesure d'épaisseur peuvent être affichés sous forme de valeur numérique, de forme d'onde A, de forme d'image B-scan basée sur le temps, ★et de forme d'image B-scan basée sur la distance (encodeur).
• ★En utilisant un algorithme intelligent expert, il existe trois modes de mesure d'épaisseur : mode automatique, mode manuel à une seule porte (méthode du pic unique), mode manuel à double porte (méthode pic à pic). Il réduit considérablement l'influence des facteurs humains et simplifie les étapes de l'opération.^{Température de fonctionnement : -10~+50℃}Paramètres techniques
• Mesure d'épaisseur : Précision 0,04 mm, Plage 2~120 mm (Acier)
• ★Dégagement de travail / levage :≤4mm
• ★Non-perpendicularité de la mesure (normale au transducteur/sonde par rapport à l'objet en test) :±25
  1. o
• Plage de vitesse du son 1000~9999 m/s, Incrément de réglage 1 m/s
• Fonction de porte : porte automatique, porte unique manuelle, double porte manuelle
• Sonde à ultrasons électromagnétiques : aimants permanents faibles ou moins, l'aspiration magnétique≤15N, circulaire Φ30× hauteur 44mm, poids≤80g^{Température de fonctionnement : -10~+50℃}
• Logiciel d'analyse de mesure
• ★Affichage simultané des résultats d'épaisseur, A, Bscan
• A émis directement un enregistrement de test, ★liste des valeurs d'épaisseur, pour faciliter l'analyse et le traitement des données
• Compatible avec le système d'exploitation Win7~11 (32/64 bits)

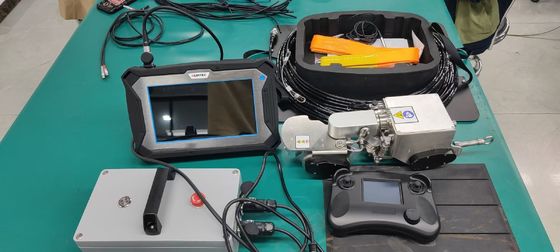

• 4. Liste de colisage
• Hôte de test (PC et logiciel) 1 ensemble
• Chenille magnétique à deux roues TG-M70C
• (Module de mesure vidéo et d'épaisseur inclus) 1 ensemble

•



• Boîtier d'alimentation et de contrôle 1 pièce
• Contrôleur 1 pièce
• Mécanisme de marquage des défauts 1 pièce (optionnel)

• Câble de contrôle de test 1 ensemble

• Bloc de test standard (acier au carbone circulaire Φ20 × épaisseur 10 mm) 1 pièce
• Autres accessoires (coussinets de démontage magnétiques, etc.) 1 ensemble
• Dispositif antichute de corde de sécurité 1 pièce
• Manuel d'utilisation
• 1 livre
• Rapport d'essai d'usine
• 1 copie
• Boîte de transport anti-vibration 1 pièce
•

•
