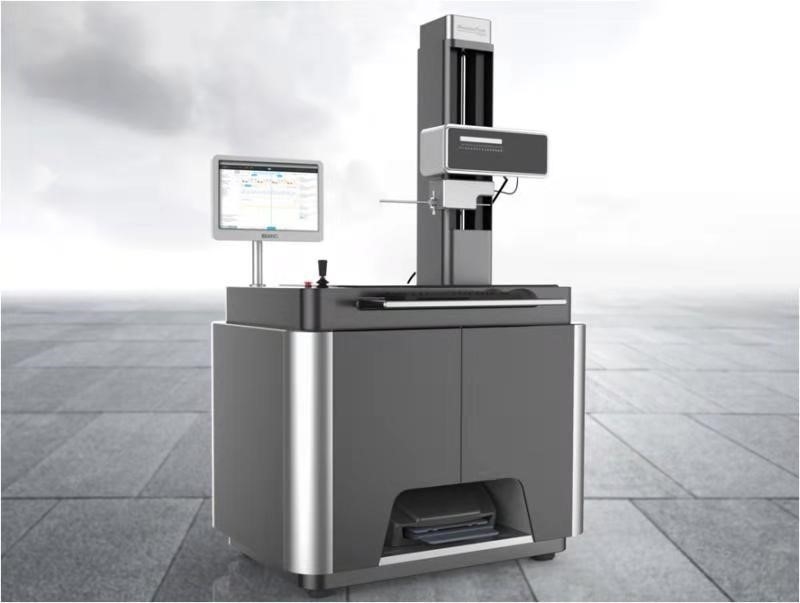

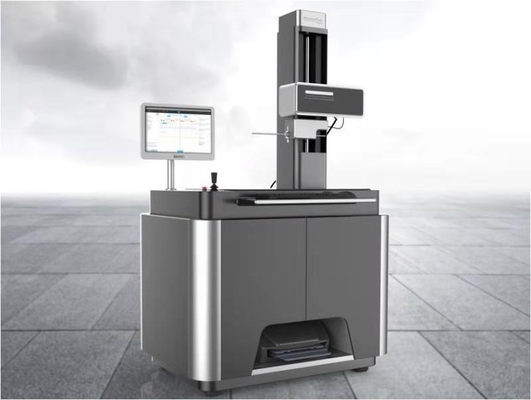

Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm

Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm
Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm

Image Grand :  Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm

Détails sur le produit:
Place of Origin: China
Nom de marque: HUATEC
Certification: ISO CE GOST
Model Number: SRT-210G
Conditions de paiement et expédition:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
Contact

Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm

description de
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Mettre en évidence:

Testeur de contour de surface

,

plage de 100 mm

,

Testeur de contour de pièce

Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm
Attributs du produit
Attribut Valeur
Nom du produit Testeur de contour de profil de rugosité
Plage de mesure 100 mm
Rectitude 1um/100mm
Résolution 0.05
Description du produit

Éléments linéaires de surface de pièce, caractéristiques ponctuelles, distance point à point, distance ligne à ligne, localisation de chaque élément, testeur de contour de profil de rugosité

Fonctionnalités
  • Divers types d'éléments linéaires de surface de pièce, caractéristiques ponctuelles, distance point à point, distance ligne à ligne
  • La localisation de chaque élément comprend : distance, parallélisme, angle, profondeur de rainure, largeur de rainure, rayon
  • Analyse de rectitude, analyse de convexité, analyse de profil, et plus encore
Spécifications
AXE XI (Bras transversal)
Plage de mesure 100 mm
Rectitude 1um/100mm
Mode d'entraînement Moteur à entraînement direct
Vitesse de déplacement 0～10mm/s (vitesse arbitraire)
Résolution 0.05
Précision d'indication ±(2.5+2L/100) L est la longueur d'entraînement (mm)
Direction de mesure arrière
Méthode de mesure Règle de grille
AXE Z1 (CAPTEUR)
Plage de mesure 30 mm
Résolution 0.05
Méthode de mesure Capteur de grille holographique
Précision d'indication ±(1.5+|6H|/50)
Mouvement haut/bas de la sonde Mouvement en arc
Direction de la sonde vers le bas
Mode de levage de la sonde manuel
Force de mesure 6mN
Sonde rayon:25 (carbure cémenté) longueur:20mm diamètre:2mm
Angle de montée up75° down85°
Vitesse de mesure 0.1 mm/s～4 mm/s (n'importe quelle vitesse)
AXE Z2 (COLONNE)
Hauteur de mesure maximale 200 mm
Mode de mouvement CNC ou poignée
Vitesse de déplacement 0.1～8mm/s (n'importe quelle vitesse)
Outil et fixation
Plateforme de réglage bidimensionnel de précision X:0 à 25mm,Y:0 à 25mm
Plateforme de réglage angulaire Axial 360 degrés, pas:±45 degrés
Fer en forme de V 60 mm
Système de contrôle d'acquisition
Mode de transmission du système USB et LAN
Résolution du système /
Mode de contrôle de mouvement Entraînement CNC ou manuel
Traitement des données
Zoom avant ou arrière Zoom avant et arrière avec la molette de la souris
Guides Ajouter des guides à n'importe quelle zone du dessin
Ajustement des données lorsque la pièce finie ne peut pas être mesurée en une seule fois, elle peut être divisée en plusieurs mesures et finalement fusionnée
Supprimer les points anormaux manuellement ou automatiquement
Déplacement du graphique faire glisser la souris pour se déplacer librement dans les coordonnées du graphique
Rotation du graphique Rotation de n'importe quel angle
Zoom Sélectionner une zone pour effectuer un zoom avant et arrière
Analyse de la qualité SPC Histogramme, distribution normale
Mode de sortie de fichier PDF, Excel
Rapport de mesure l'éditeur peut générer un rapport standard, et l'utilisateur peut modifier le rapport en fonction de ses besoins
Paramètres de fonctionnement
Pression /
Consommation d'air 30L/min
Puissance 400W,AC220V 50HZ
Condition de travail Température:10～30℃； Humidité:＜85%
Optionnel
Ordinateur personnel industriel et écran d'affichage 1
Imprimante A4 en sortie 1
Plateforme de réglage standard 1
Bloc de support 1
Bille standard 1

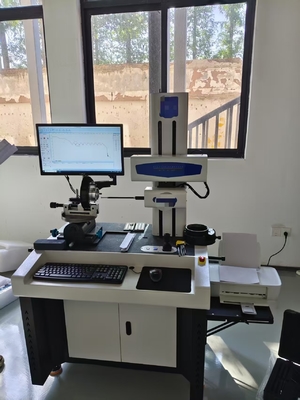

Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm 0 Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm 1 Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm 2 Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm 3 Testeur de contour de surface de pièce avec plage de mesure de 100 mm et capteur de 30 mm 4
