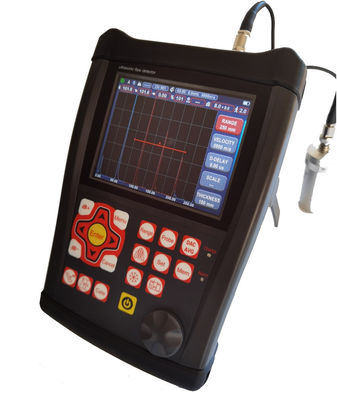

Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS

Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS
Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS

Image Grand :  Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS

Détails sur le produit:
Place of Origin: China
Nom de marque: HUATEC
Certification: CE
Model Number: FD630
Conditions de paiement et expédition:
Minimum Order Quantity: 1 pc
Prix: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Contact

Détecteur de soudure à ultrasons portable FD630 avec analyse TOFD DAC TCG DGS

description de
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
Mettre en évidence:

détecteur de soudure à ultrasons portable

,

détecteur de soudure avec DAC TCG

,

équipement d'analyse TOFD à ultrasons

FD630 Fonctions d'analyse DAC/TCG/DGS/TOFD Détecteur portable de vérification de soudure par ultrasons
Spécifications clés
Attribut Valeur
Plage de mesure de l'épaisseur 0,15 mm–15000 mm (5920 m/s)
Vitesse du matériau 100～20000 m/s
Fréquence de répétition des impulsions 10-10000Hz
Plage dynamique ≥38dB
Délai d'affichage -20 à 3400 µs
Exigences d'alimentation Secteur CA 100-240 V CA, 50-60 Hz
Fonctionnalités du produit
  • Dialogue convivial et interactif pour les opérations telles que l'étalonnage, la création de courbes, etc.

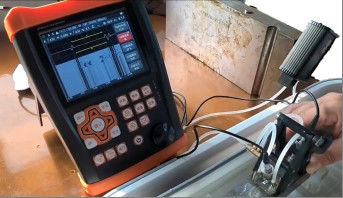

  • Mode TOFD, détection TOFD,très efficaceet peu coûteux.
  • Tous les outils dont vous avez besoin : DAC, AVG, TCG, Bscan couleur, AWS, diagramme de soudure, etc.
  • Fréquence de répétition des impulsions : réglage précis de 10 à 10000 Hz, balayage à grande vitesse, aucun manquement.
  • Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.
  • Convertisseur analogique-numérique à 12 chiffres, échantillonnage à grande vitesse pour un meilleur diagramme d'écho avec tous les détails. Sensible et capable de détecter même les plus petits défauts.
  • Mode de test d'épaisseur, plage de mesure : 0,15 mm - 15000 mm (5920 m/s), résolution de mesure : 0,001 mm.
  • Rapports d'analyse de sonde générés automatiquement.
  • Enregistrement vidéo de détection de défauts. Stockage de données USB illimité, sortie de rapports PDF.
  • Connexion Bluetooth à un appareil mobile pour générer et imprimer des rapports de détection sur site.
  • Norme IP65. Boîtier en alliage + gel de silice, étanche à l'eau et à la poussière, solide et durable. Le support d'amortissement lui permet de tenir dans n'importe quel angle.
  • La batterie dure 15 heures pour une seule charge. Chaque batterie a son propre contrôle de charge, donc avec deux batteries, elle peut fonctionner 24 heures sur 24.
Spécifications techniques
Plage : 0-15000 mm, à la vitesse de l'acier
Vitesse du matériau : 100～20000 m/s
Fréquence de répétition des impulsions : 10-10000Hz
Plage dynamique : ≥38dB
Linéarité : Horizontale : +/-0,2 % FSW, Verticale : 0,25 % FSH
Précision de l'amplificateur : +/-1 dB
Pouvoir de résolution : >40dB (5P14)
Restes de sensibilité : >66dB
Rejet (suppression) : 0 à 80 % de la hauteur totale de l'écran
500 configurations indépendantes, tout critère peut être saisi librement
Grande mémoire de 1000 graphiques A
Modes de test : Écho d'impulsion, double élément et transmission directe
Types de sondes : Droite simple, Angle simple, Double droite, Double angle
Moniteurs de porte : Deux portes indépendantes contrôlables sur toute la plage de balayage
Unités : Pouce ou millimètre
Délai d'affichage : -20 à 3400 µs
Délai de sonde/Décalage zéro : 0 à 99,99 µs
Bloc-batterie Li-ion rechargeable interne de 7,2 V à 8000 mAh
15 heures de temps de fonctionnement nominal selon la luminosité de l'écran
4 heures de temps de recharge typique
Dimensions : 260×175×60 (mm)
Poids : 1,2 kg
Température de fonctionnement : -10℃ à 50℃
Température de stockage : -30℃ à 50℃
Fonctions avancées
  • Affichage automatisé de l'emplacement précis des défauts (profondeur d, niveau p, distance s, amplitude, sz dB, ф)
  • Dimensionnement des défauts : dimensionnement automatique des défauts à l'aide d'AVG/AVG ou DAC, accélération de la communication de l'acceptation ou du rejet des défauts
  • Étalonnage automatisé du point zéro du transducteur, des angles, du bord avant et de la vitesse du matériau
  • Pratique pour créer et utiliser DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée
  • En connectant une clé USB, l'appareil peut obtenir une mémoire illimitée, une sortie de rapports PDF et un système de mise à jour
  • Création automatique de vidéos du processus de test et de lecture ; utilisez une clé USB, la durée de la vidéo est illimitée
  • Bscan couleur, TOFD, diagramme de soudure
  • 15 normes incluses dans l'appareil
  • Connexion Bluetooth à un appareil mobile pour générer et imprimer des rapports de détection sur site
  • Conforme à la norme AWS D1.1
  • Fonction de correction de surface incurvée
  • Fonction de mesure de la hauteur des fissures
  • Porte d'agrandissement : étalement de la plage de la porte sur toute la largeur de l'écran
  • Fonction de gain automatique
  • Enveloppe : Affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et de l'enveloppe de l'affichage de l'analyse A
  • Maintien du pic : Comparez les formes d'onde de pic gelées aux analyses A en direct pour interpréter facilement les résultats des tests
  • Gel du balayage : Le gel de l'affichage maintient les données de la forme d'onde et du trajet sonore
  • Alarme : Bip et LED
  • Horloge en temps réel
  • Remplir l'écho, Marque de capture, Couleur de l'écho dans la porte
Ensemble d'instruments de base
  • Détecteur de défauts par ultrasons portable
  • Transducteur à faisceau droit (2,5 MHz, Φ20)
  • Transducteur à faisceau angulaire (4 MHz, 8 mm×9 mm, 60°)
  • Câble d'interconnexion pour le transducteur (Q9-C5, ou C9-C5 en option)
  • Ensemble de batteries Li-Ion rechargeables, 7,8 ampères-heure
  • Bloc d'alimentation/chargeur
  • Manuel d'utilisation en anglais
  • Logiciel d'application
  • Sangle
