Plaquage en étain sur le cuivre en couche galvanisée

Jauge d'épaisseur de revêtement multifonction pour placage d'étain sur couche galvanisée en cuivre

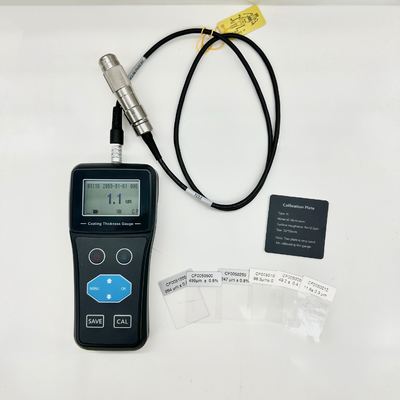

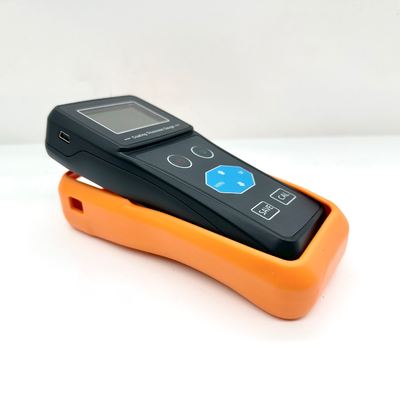

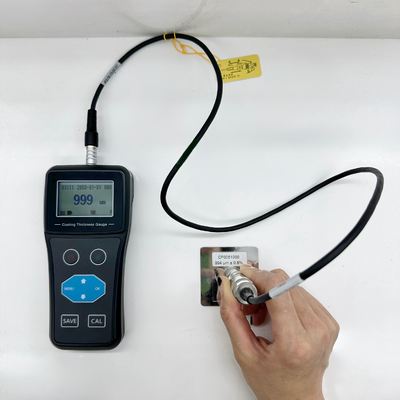

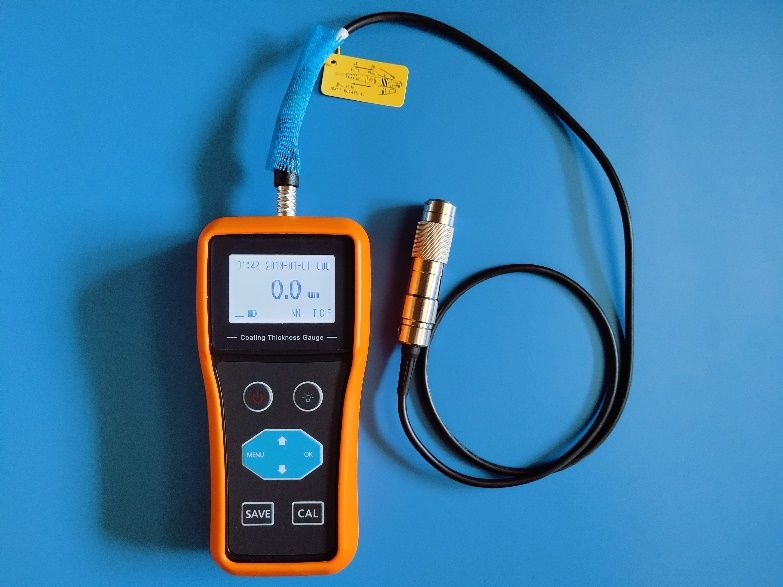

Le TG-6105 est une jauge d'épaisseur de revêtement portable à courants de Foucault et magnétique. Il peut mesurer rapidement, sans dommage et avec précision l'épaisseur de revêtement sur des substrats métalliques magnétiques (tels que l'acier, le fer, les alliages et l'acier magnétique dur, etc.) (tels que le zinc, l'aluminium, le chrome, le cuivre, le caoutchouc, la peinture, etc.) et l'épaisseur de la couche conductrice sur des substrats métalliques non magnétiques (tels que le cuivre, l'aluminium, le zinc, l'étain, etc.) (tels que le caoutchouc, la peinture, le plastique, le film d'oxydation anodique, etc.)

NM : Type de sonde, T : Placage d'étain sur cuivre, C : Compensation de température en temps réel, P : unique

Application :

Peut être utilisé en laboratoire, peut également être utilisé sur site d'ingénierie, est largement utilisé dans la fabrication, l'industrie de la transformation des métaux, l'industrie chimique, l'inspection des produits et d'autres domaines de test, est l'instrument nécessaire à la protection des matériaux professionnels.

Norme :

• GB/T 4956 -- 2003 Mesure de l'épaisseur du revêtement des revêtements non magnétiques sur les substrats magnétiques -- Méthode magnétique
• GB/T 4957 -- 2003 Mesure de l'épaisseur du revêtement des revêtements non conducteurs sur les métaux matriciels non magnétiques par méthode des courants de Foucault
• JJG 818 -- 2018 Instrument de mesure de l'épaisseur du revêtement de type magnétique et à courants de Foucault
• JB/T 8393 -- 1996 Instrument de mesure de l'épaisseur du revêtement de type magnétique et à courants de Foucault
• GB/T 15675-2008 Tôle d'acier et bande d'acier revêtues d'alliage zinc-nickel, galvanisation continue
• GB/T 2518-2008 Tôle d'acier et bande d'acier galvanisées à chaud en continu

Caractéristiques:

• adopte une puce d'échantillonnage de haute précision et un modèle d'étalonnage spécial, avec une technologie avancée de compensation de température en temps réel, peut réaliser une mesure précise sur toute la plage et peut mesurer avec précision l'épaisseur de la galvanoplastie ultra-mince et de la couche d'oxyde en dessous de 20 um
• peut être mesurée en même temps l'épaisseur de la couche galvanisée et le poids unitaire (version gramme)
• prend en charge une variété de spécifications de sondes, la sonde peut être ré-appariée avec l'instrument principal après usure, prolongeant efficacement la durée de vie de la sonde
• a une mesure ponctuelle de haute précision, une mesure par balayage, une mesure du poids unitaire (version gramme TG-6105P), une mesure différentielle, une mesure moyenne et d'autres modes de mesure
• a des fonctions d'étalonnage du point zéro, d'étalonnage en un point, d'étalonnage en deux points et d'étalonnage de base, peut corriger automatiquement l'erreur du système
• a la fonction de stockage des données et peut être regroupé aux données enregistrées pour l'analyse statistique
• peut définir les limites supérieure et inférieure de la valeur d'épaisseur, au-delà de la plage d'alarme sonore automatique
• avec fonction d'invite d'état de couplage, compréhension intuitive de l'état de mesure
• affiche des informations riches, y compris la valeur d'épaisseur, l'état de couplage, les informations de quantité électrique, le temps de test, l'état de stockage, etc.
• Module Bluetooth intégré (version Bluetooth en option) et interface Mini-USB, imprimante Bluetooth en option, et peut communiquer avec un PC ou des appareils terminaux intelligents pour la transmission de données filaire et sans fil
• prend en charge la mesure en ligne en temps réel, le contrôle des instructions (version des instructions), le logiciel hôte peut être mis à niveau
• peut être équipé d'une interface de communication RS232, RS485, en option pour le modèle en ligne
• peut être personnalisé le module de mesure d'épaisseur et le capteur de mesure d'épaisseur

Paramètres techniques :

Guide de sonde de la série TG-6105

Type de sonde		Sonde F (Induction magnétique)						Sonde N(courants de Foucault)
Utilisation		Revêtement non magnétique sur substrat métallique magnétique						Revêtement non conducteur sur substrat métallique non magnétique
Type de sonde		FM	FL	FX	FT	FS	FH	NM	NL
Plage de mesure (μm)		0 ~ 1500	0 ~ 3000	0 ~ 10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Précision de mesure (μm)	Étalonnage de base	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Étalonnage du point zéro	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Rayon de courbure minimal		convexe 1,5 mm	convexe 1,5 mm	convexe 10 mm	convexe 1,5 mm	convexe 1 mm	convexe 1,5 mm	convexe 3 mm	convexe 6 mm
Rayon de surface minimal		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Épaisseur critique de la plaque		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Température (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direction de mesure
Champ d'application courant		Sonde standard   Couche de peinture de revêtement conventionnelle, etc.	Couche de peinture de sonde plus épaisse, revêtement par pulvérisation, etc.	Couche anticorrosion de sonde ultra-épaisse,   Couche de protection contre l'incendie, etc.	La zone étroite à l'intérieur du tuyau avec une sonde à angle droit	Petite sonde, petite pièce, attache, etc.	La sonde haute température peut résister à une température élevée de 300℃	Couche d'oxyde de sonde standard, revêtement par pulvérisation,   Étain plaqué cuivre, chromé	Revêtement de sonde plus épais, revêtement de peinture, etc.

Guide de modèle de la série TG-6105

Remarque : port de communication RS232/485 et autre en option pour le modèle en ligne
