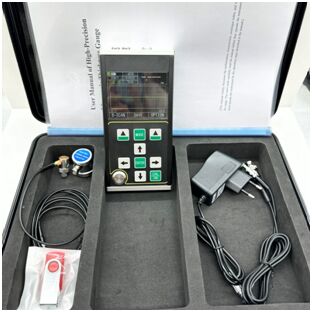

Jauge d'épaisseur ultrasonique à grande portée A/B Scan 0.100-1800mm

Jauge d'épaisseur ultrasonique à large plage 0,100-1800mm A/B Scan

1. Mode d'affichage numérique 2. Mode A scan (sonde 15M)

Le TG-5710 est une toute nouvelle jauge d'épaisseur ultrasonique numérique de haute précision avec A/B scan. Il adopte le principe de la mesure d'épaisseur par ultrasons basé sur la réflexion d'impulsions. Il convient à la mesure de l'épaisseur des matériaux dans lesquels les ondes ultrasonores peuvent se propager à une vitesse constante et obtenir la réflexion de leur dos. La résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,10 mm (acier).

Ce produit peut mesurer avec précision les plaques et les pièces usinées. D'autre part, il peut surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation. Il peut être utilisé dans le pétrole, l'industrie chimique, la métallurgie, la construction navale, l'aérospatiale, l'énergie et d'autres domaines.

Ce produit est conforme aux normes suivantes : Spécification d'étalonnage pour la jauge d'épaisseur ultrasonique (JJF 1126-2004).

● Ce produit dispose des modes A-scan, B-scan et d'affichage numérique ;

● La plage de mesure est large, et la technologie unique « échos multiples » est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,10 mm (acier) ;

● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm ; La résolution de répétition peut atteindre ± 0,002 mm ;

● Il a les fonctions de pénétration du revêtement et de mesure écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement sur la surface ;

● Modes de mesure multiples : les modes mb-e, E-E et me-e répondent à la mesure des pièces épaisses conventionnelles ; Le mode mince réalise la mesure des pièces minces

● Les modes numériques incluent : mode de valeur d'épaisseur conventionnelle, mode de différence/taux de réduction et mode de valeur maximale

● Deux modes de gain : gain automatique/gain manuel

● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec une fonction d'économie d'énergie

● Il prend en charge une variété de sondes, y compris la sonde à double cristal et la sonde à cristal unique, et prend en charge jusqu'à une sonde haute fréquence de 20 MHz

● Il prend en charge le stockage de masse et peut stocker 100 000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan en même temps

● Grand écran TFT-LCD couleur de 3,5 pouces avec une haute définition de 320x240 (QVGA)

● Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage en plusieurs points et les modes d'étalonnage manuel, et peut étalonner la vitesse du son et la position zéro de la sonde en même temps ; Il prend en charge la correction du trajet en V de la sonde à double cristal

● Il prend en charge la conversion du système métrique et du système britannique ; Il peut basculer entre les unités millimètre et pouce

● Il prend en charge le menu en langue anglaise

Le TG-5710 est adapté à la mesure de l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), des plastiques, des céramiques, du verre, de la résine, de la fibre de verre et d'autres bons conducteurs ultrasonores, sur la surface des plaques, des tuyaux et des surfaces courbes.

Le principe de la mesure d'épaisseur par ultrasons est similaire à celui de la mesure des ondes lumineuses. L'impulsion ultrasonore émise par la sonde atteint l'objet mesuré et se propage dans l'objet. Lorsqu'elle atteint l'interface du matériau, elle est réfléchie vers la sonde. L'épaisseur du matériau mesuré est déterminée en mesurant avec précision le temps de propagation des ultrasons dans le matériau.
