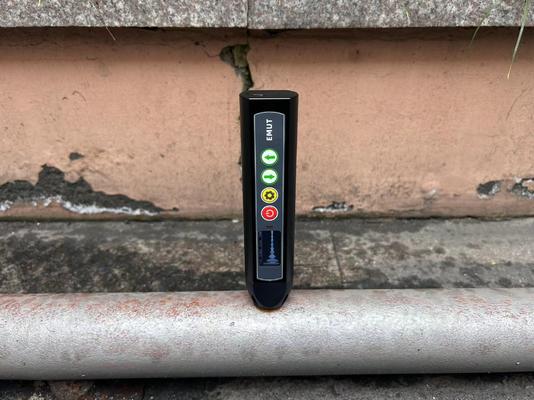

Type de stylo de poche Pas d'agent d'accouplement et mesureur d'épaisseur par ultrasons électromagnétique sans contact

Jauge d'épaisseur ultrasonique électromagnétique sans contact de type stylo de poche sans agent de couplage

Introduction générale

L'instrument adopte le principe des ultrasons électromagnétiques, et il n'est pas nécessaire de meuler la surface de la pièce pendant le processus de détection, et aucun agent de couplage n'est requis

La sonde et l'hôte sont intégrés, et la sonde peut être remplacée

Types de sondes configurables : sonde à température normale : ≤ 120 °C, 4 MHz, principalement utilisée pour détecter les matériaux à grains fins, tels que l'acier à faible teneur en carbone, l'aluminium, etc., avec une distance de levage maximale de 4 mm, sonde haute température : ≤ 800 °C, 4 MHz, principalement utilisée pour mesurer les matériaux ferromagnétiques à grains fins, tels que l'acier à faible teneur en carbone, avec une distance de levage maximale de 2 mm

Effet de décalage : (la distance de décalage réelle est liée aux propriétés et aux degrés du matériau), un film antirouille, des dépôts de sel ou tout autre revêtement isolant (huile, vernis, porcelaine, plastique, etc.) peuvent être utilisés comme jeu de fonctionnement

# Les couches de corrosion sont autorisées et la mesure peut être améliorée avec une augmentation maximale de 3 mm

# Le diamètre minimum (courbure) de la pièce qui peut être détectée est de 8 mm

# L'angle d'inclinaison maximal de la sonde : 25 °

# Méthode d'excitation de la sonde : aimant à eau

# Type d'onde sonore : onde de cisaillement

Caractéristiques

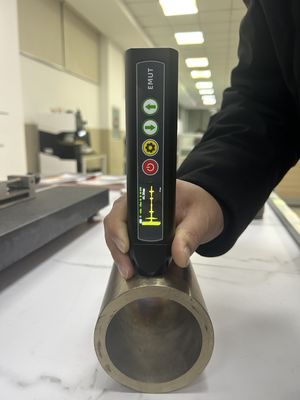

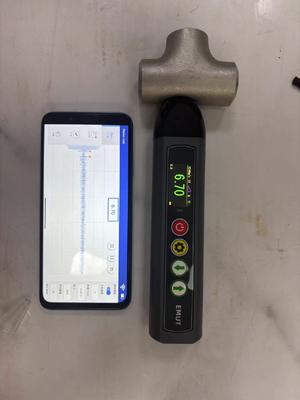

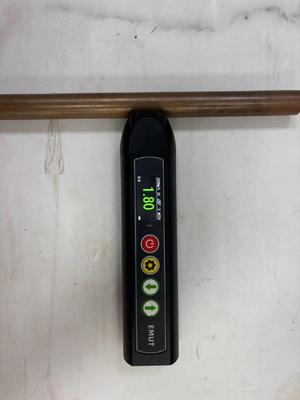

# Jauge d'épaisseur de type stylo de poche, sans agent de couplage et sans contact

# Conception ergonomique, structure compacte, très petit volume, facile à transporter, fonctionnement portable, forte absorption magnétique, améliore les conditions de fatigue

# Mesure précise de l'épaisseur, peut traverser le revêtement, prise en charge du programme d'algorithme professionnel, pas besoin d'agent de couplage, pas besoin de meuler la surface de la pièce, permet la peinture de surface détectée et la couche d'enrobage, permet la surface inégale de la pièce

# La vitesse du son multi-matériaux peut être pré-stockée dans l'instrument, et la vitesse du son du matériau peut être ajoutée et supprimée dynamiquement en même temps. L'étalonnage de la vitesse du son augmente la fonction de compensation de température et améliore efficacement la précision de la mesure

Paramètre technique

Type de sonde : sonde standard à température ambiante, sonde haute température, haute fréquence en option, sonde basse fréquence haute température, sonde de balayage B

Livraison standard

Jauge d'épaisseur ultrasonique électromagnétique TG-14

Sonde à température normale

Manuel d'instructions

Certificat d'étalonnage

Étui de transport

Accessoires optionnels

Haute température

Sonde haute fréquence

Sonde basse fréquence haute température

Sonde de balayage B
