Détecteur de défauts portable de type rayons X à conversion de fréquence 250KV
Caractéristiques fonctionnelles:
Le détecteur de défauts aux rayons X de la série HUATEC XXG produit par notre société, HUATEC Group Corporation,Les systèmes XXG/XXQ sont conçus pour être utilisés par les opérateurs de télécommunications, qui adoptent des techniques d'impulsion à fréquence variable et à fréquence constante.Les contrôleurs en série ont une structure inédite, des performances parfaites et desIl est basé sur un système de contrôle micro-ordinateur et une structure modulaire., ce qui permet à la machine intégrée d'obtenir une meilleure stabilité et fiabilité.La machine offre également la fonction de vieillissement, ce qui augmente sa durée de vie.Les produits ont été largement utilisés dans le monde entier. utilisé pour les essais non destructifs dans l'industrie spatiale, l'industrie de la soudure,l'industrie de la construction navale, l'industrie des tuyaux de chaudière, l'industrie du génie pétrochimique, la fabrication d'aéronefs, l'industrie de la maintenance, l'industrie automobile, l'industrie de la défense, etc.
XXG2505 Orientation/direction des tubes en céramique
Principaux paramètres techniques
|
Le type
Titre
|
Pour les appareils à combustion
|
|
Épaisseur maximale de pénétration Acier (A3)
|
40 mm
|
|
Distance focale
|
600 mm
|
|
Temps d'exposition
|
5 minutes
|
|
Type de film
|
Agfa D7
|
Écran intensifiant à double feuille de plomb
|
0.03
|
|
Élimination dans les chambres noires
|
20 ± 2°C
|
|
Développement
|
5 minutes
|
|
Noirceur
|
1.5
|
|
Résultats de l'analyse
|
Voltage (V)
|
220V ± 10% 50 à 60 Hz
|
|
Capacité (KVA)
|
2.5
|
|
Produits
|
Voltage du tube (KVP)
|
100 à 250 kV
|
|
Courant du tube (mA)
|
5
|
|
Stabilité
|
± 1%
|
|
Radiographie
Tuyaux
|
Focalisation mm2
|
2.0x2.0
|
|
Angle de rayonnement
|
40 ± 5°
|
|
Sensitivité
|
K ≤ 1,8%
|
|
Mode de fonctionnement
|
fonctionnement intermittent,RLe temps d'adiation au temps de refroidissement est de 1:1
|
|
Radiographie

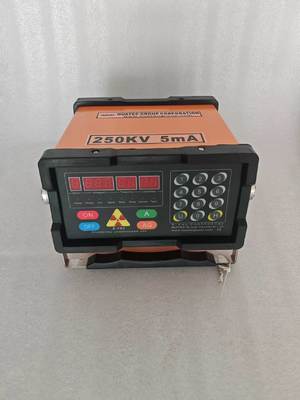

Contrôleur
|
Dimension
|
350 × 290 × 160
|
|
Le poids
|
11 kg
|
|
Structure du circuit
|
Contrôle par micro-ordinateur, structure modulaire, commande vocale
|
|
Radiographie

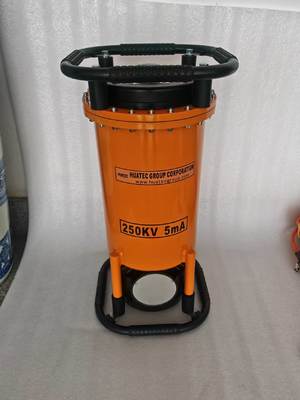

Générateur
|
Réfrigération
|
Refroidissement par air forcé
|
|
Isolement
|
SF6 Isolation gazeuse
|
|
Pression de travail
|
0Pour les appareils à combustion interne
|
|
Dimension
|
320 × 320 × 650
|
|
Poids (kg)
|
30.5 kg
|
|
Température de fonctionnement
|
- 10 ans°C- Plus de 40°C
|
|
|
|
|
Caractéristiques:
◆Adoption de la commande par micro-ordinateur etune structure modulaire, avec une résistancecapacité anti-interférences ethaute automatisationetperformances fiables.
◆Le réglage des paramètres, le processus de travail et l'indication des problèmes seront indiqués sur l'écran LED.
◆La clé de vieillissement indépendante est conçue pour vieillissement de la machineC' est très pratique..
◆RLe temps d'adiation au temps de refroidissement est de 1:1.
◆Le contrôleur reconnaît automatiquement le type de générateur de rayons X.
◆Le panneau couleur résistant à l'eau et à la poussière et le clavier sonore numérique sont introduits afin que les paramètres d'exposition soient rapidement et précisément sélectionnés.
◆Assurez-vous de la sécurité lors de l'utilisation de l'instrument, il est installé avec surtension, sous tension,
dispositif de protection contre les surtensions, les surtensions et les surtensions.
◆Un projet uniquele verrou de sécurité estconçusqui protègent l'opérateur contre les dommages causés par les rayonnements.
◆L'adoption d'une gamme plus large de valeurs KV et la résolution du problème de difficulté de courte portée radiographique.
◆Fonction de retard d'exposition ------ tLe temps de retard peut être réglé à moins de 10 minutes pour assurer la sécurité de l'opérateur sur le lieu de travail.
◆Compatible avec différents générateurs et fonctionne de manière fiable.
◆Nombre d'expositions pouvant être cumulées.
(Après que l'unité est prête, mais avantappuyez sur la touche "ON", vous pouvez appuyer trois fois sur la touche "A" (touche de retard) pour vérifier le nombre d'expositions, etIl n'y a pas de clé pour revenir.)
◆With la sortie de la lampe d'avertissement rayonnante etune capacité de sortie supérieure à 50 kVAFermeture porte-machine.
(Verrouillage de la porte-machine, lorsque la porte principale s'ouvre, l'instrument coupe automatiquement la haute tension pour protéger l'opérateur)
