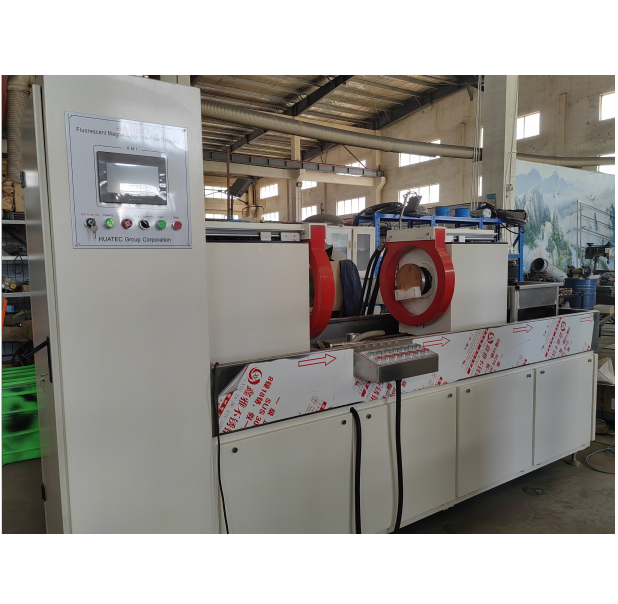

Machine de détection de défauts de particules magnétiques fluorescentesHMP-8000
1Principe de fonctionnement
La détection des particules magnétiques utilise l'interaction entre le champ magnétique de fuite et la poudre magnétique à la défaillance de la pièce.Elle profite de la différence entre les défauts de surface et les défauts proches de la surface des produits sidérurgiques (tels que les fissures).Les caractéristiques de la magnétisation sont les suivantes: - la perméabilité des matériaux, - l'inclusivité des scories, - la perméabilité des cheveux, - la perméabilité du fer et de l'acier.formant une partie de la fuite de flux magnétique et donnant lieu à un champ de fuite magnétiqueAttirant ainsi la poudre magnétique pour former l'accumulation de poudre magnétique au défectueux - trace magnétique, dans des conditions d'éclairage appropriées, montrant l'emplacement et la forme du défaut
2.Utilisation
La machine de détection de défauts de particules magnétiques fluorescentes est utilisée pour détecter la surface et la surface proche de la pièce à usiner ferromagnétique (comme: engrenage, anneau d'engrenage, arbre d'engrenage, etc.) en raison du forgeage, de l'assouplissement,le broyage, la fatigue causée par les fissures et les inclusions de scories et d'autres défauts fins.
3.Paramètre technique
Portée de détection:Diamètre de l'engrenage ≤ 700 mm,hauteur≤410 mm;
Diamètre axial ≤ 300 mm,Longueur> >700 mm
Distance entre les électrodes:0 à 410 mm(réglable)
Courant de circonférence:AC 0~8000A Valeur effective(Avec contrôleur de phase de panne)
Potentiel magnétique longitudinal:AC 0~18000AT Valeur effective(Avec contrôleur de phase de panne)
Méthode de détection:détection de particules magnétiques fluorescentes
Mode de magnétisation:magnétisation de circonférence, magnétisation longitudinale, magnétisation composite
Mode de serrage:serrage pneumatique
Effets de démagnétisation:Résistance inférieure à 0,3 mT
Sensitivité de détection:Le film d'essai standard A1 (15/50) est clairement affiché
Énergie électriqueà trois phases à cinq fils AC 380V 50Hz
4.Principale marque et fournisseur de pièces électriques
Tous les composants et les composants de l'équipement sont importés ou produits de marque célèbres nationaux, les produits faits maison ont passé le test de qualité.
|
Je ne veux pas.
|
Nom
|
Marque
|
Q. Je vous en prie.quantité
|
Unité
|
|
01
|
Commutateur/indicateur à bouton
|
Les produits suivants
|
1
|
SET
|
|
02
|
Disjoncteur miniature
|
Les produits suivants
|
1
|
SET
|
|
03
|
Contacteur à courant alternatif
|
Les produits suivants
|
1
|
SET
|
|
04
|
PLC
|
OMRON
|
1
|
SET
|
|
05
|
Écran tactile
|
Le projet de loi
|
1
|
SET
|
|
06
|
Élément pneumatique
|
Les produits suivants
|
1
|
SET
|
|
07
|
Tableau de déclenchement du thyristor
|
Huatec
|
2
|
Le PC
|
|
08
|
Transformateur de courant
|
Les produits suivants
|
2
|
Le PC
|
|
09
|
thyristor
|
Les produits suivants
|
2
|
SET
|
|
10
|
Fusion rapide
|
Les produits suivants
|
2
|
Le PC
|
|
11
|
Transformateur principal magnétisé de circonférence
|
Huatec
|
1
|
Le PC
|
|
12
|
Transformateur principal magnétisé longitudinalement
|
Huatec
|
1
|
Le PC
|
|
13
|
Lampe UV LED à main
|
Huatec
|
1
|
Le PC
|
|
14
|
Lampe UV suspendue à LED
|
Huatec
|
1
|
Le PC
|
|
Les spécifications du fabricant des pièces détachées ci-dessus sont uniquement à titre de référence et seront ajustées en fonction des exigences de l'utilisateur et des pièces en stock.
|
5.Description du dispositif
5.1Système de commande électrique
Le système de commande est basé sur un contrôleur logique programmable (PLC), qui contrôle le fonctionnement de deux électrodes et du dispositif de démagnétisation par magnétisation.Avec le boîtier de commande comme corps principal, il contient divers composants exécutifs, circuit de déclenchement de magnétisation, transformateur principal, etc.
Entrée de courant magnétisant et autres paramètres par l'écran tactile. Avec module d'entrée/sortie analogique PLC pour obtenir la fonction prédéfinie de courant magnétisant.
Tous les indicateurs, boutons et feux de fonctionnement de l'hôte de détection de défaut adoptent une tension de sécurité de 24 V.
L'hôte de détection de défaut, le démagnétisateur et la coque de l'armoire de distribution sont reliés à la terre de manière fiable.
5.2Hôte
La machine principale:Fuselage, réservoir de collecte en acier inoxydable, magnétisateur, système de pulvérisation.
Fuselage:Le fuselage est soudé par un matériau de haute qualité, solide et beau.
réservoir de collecte en acier inoxydable:Fabriqué en acier inoxydable de haute qualité pour la collecte de suspension magnétique.
Le magnétisateur:composé d'un mécanisme de serrage, d'une électrode magnétisante et d'une bobine magnétisante.La bobine et la plaque d'électrode sont en cuivre de haute qualitéLe mécanisme de serrage est entraîné par des composants pneumatiques, et la pièce est serrée entre deux électrodes pour former un circuit magnétisant de circonférence.
5.3Système de pulvérisation à suspension magnétique
Il est composé d'un réservoir de collecte en suspension magnétique, d'une pompe à eau, d'un tuyau et d'une tête d'arrosage.agiter et pomper la suspension magnétique de reflux vers la buseLe réservoir de collecte des liquides est externe et la roue universelle avec dispositif de freinage est installée au bas.la plateforme d'observation et le convoyeur démagnétifiant du moteur principal sont tous récupérés dans le réservoir de collecte de liquide pour éviter les gouttelettes.
