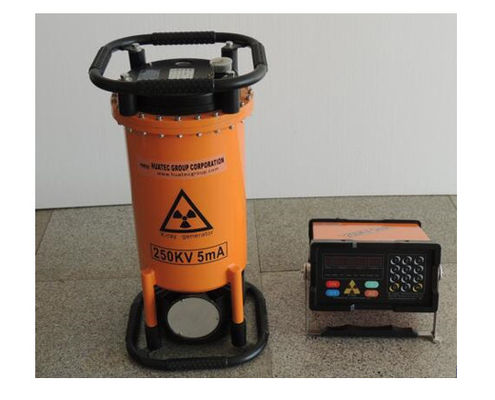

Tube céramique à rayons X pour équipement CND Détecteur de défauts XXG2505
Caractéristiques :
La série HUATEC XXG très petite taille détecteur de défauts à rayons X produit par notre société, HUATEC Group Corporation, qui adopte des techniques de fréquence variable et d'impulsion à fréquence constante. Les contrôleurs de la série XXGont une structure nouvelle, des performances parfaites et sont pratiques à transporter, etc. Il est basé sur un système de contrôle par micro-ordinateur et une structure modulaire, ce qui permet à la machine intégrale d'obtenir une meilleure stabilité et fiabilité. Pour la commodité des clients, la machine offre également la fonction de vieillissement, ce qui augmente sa durée de vie. Notre générateur adopte une isolation au gaz, un refroidissement par air forcé et une anode mise à la terre, et possède d'excellentes propriétés de petit volume et de légèreté. Les produits ont été largement utilisés pour les essais non destructifs dans l'industrie aérospatiale, l'industrie du soudage, l'industrie de la construction navale, l'industrie des tuyaux de chaudières, l'industrie pétrochimique, la fabrication d'avions, l'industrie de la maintenance, l'industrie automobile, les industries de la défense, etc.
Objectif principal
1. Inspection de la qualité et identification des défauts
2. Vérification de l'assemblage et analyse structurelle
3. Détection de corps étrangers et analyse des défauts
4. Mesure de l'épaisseur et évaluation de la corrosion
·Mesure de l'épaisseur des parois des pipelines et des cuves : Dans des industries telles que la pétrochimie et les centrales électriques, elle est utilisée pour mesurer la corrosion et l'amincissement des pipelines et des parois des chaudières après une utilisation à long terme, et évaluer leur durée de vie restante et leur sécurité.
·Mesure de l'épaisseur des revêtements et des placages : mesurer l'épaisseur d'une couche de revêtement uniforme.
Très petite XXG2505 Orientation du tube céramique/directionnel
Principaux paramètres techniques
|
TYPE
ARTICLE
|
XXG2505
|
|
Épaisseur de pénétration maximale Acier (A3)
|
40mm 5 minutes
|
|
Distance focale
|
600mm
|
|
Temps d'exposition
|
5min
|
|
Type de film
|
Agfa D7
|
|
Écran intensificateur à double feuille de plomb
|
0.03
|
|
Traitement en chambre noire
|
20±2℃
|
|
Développement
|
5 minutes
|
|
Noirceur
|
1.5
|
|
Entrée
|
Tension (V)
|
220V±10% 50―60Hz
|
|
Capacité (KVA)
|
2.0
|
|
Sortie
|
Tension du tube (KVP)
|
100-250
|
|
Courant du tube (mA)
|
5
|
|
Stabilité
|
±1%
|
|
RAYONS X
Tube
|
Mise au point mm2
|
2.0×2.0
|
|
Angle de rayonnement
|
40±5°
|
|
Sensibilité
|
k≤1.8%
|
|
Mode de fonctionnement
|
Fonctionnement intermittent, Temps de rayonnement sur temps de refroidissement est de 1:1
|
|
Rayons X
Contrôleur
|
Dimension
|
270×270×140
|
|
Poids
|
9kg
|
|
Structure du circuit
|
Contrôle par micro-ordinateur, structure modulaire, invite vocale
|
|
RAYONS X
Générateur
|
Refroidissement
|
Refroidissement par air forcé
|
|
Isolation
|
Isolation au gaz SF6
|
|
Pression de service
|
0.35Mpa-0.45Mpa
|
|
Dimension
|
270×270×615
|
|
Poids (kg)
|
21kg
|
|
Température de fonctionnement
|
-10℃―+40℃
|
Livraison standard
|
Tube à rayons X céramique directionnel
|
1 pièce
|
|
|
Générateur
|
1 ensemble
|
|
|
Câble de jonction haute tension
|
1 pièce
|
25 mètres
|
|
Contrôleur
|
1 ensemble
|
|
|
Câble d'alimentation
|
1 pièce
|
10 mètres
|
|
Câble de mise à la terre
|
1 pièce
|
5 mètres
|
|
Accessoires
|
1 ensemble
|
|
|
(Y compris : lampe d'alarme, 1 pièce ; lettre de plomb, 1 boîte ; cassettes sombres pour films 5 pièces ; écran intensificateur 5 pièces ; pénétratomètre filaire (IQI) 1 ensemble ; fusible 1 pièce)
|
Accessoires optionnels :
Plateforme d'essai, IQI/pénétratomètre filaire, lettre/chiffres en plomb, plomb ruban adhésif, cassette, écran de plomb, dosimètre personnel, visionneuse de films, densitomètre, film développeur, lumière de chambre noire, bloc d'étalonnage RT etc.
