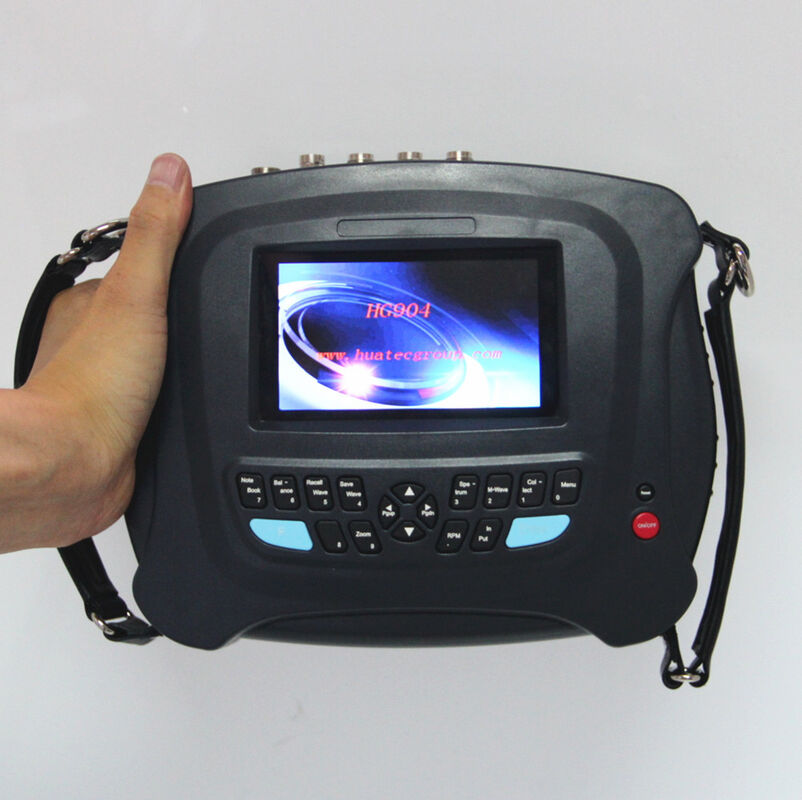

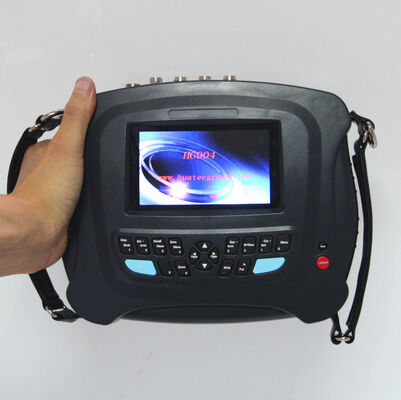

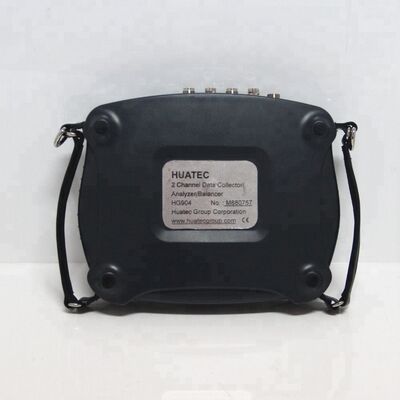

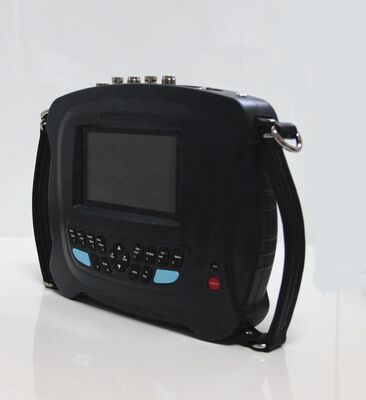

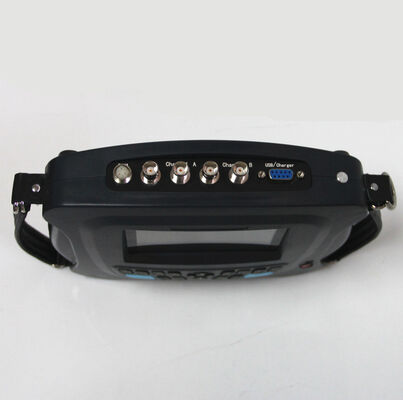

Analyseur de vibrations 2 canaux, collecteur de données / analyseur / équilibreur

Analyseur de vibrations, collecteur/analyseur/équilibreur de données à 2 canaux

Le déséquilibre est l'une des principales causes des vibrations des machines. On estime qu'environ 50 % de tous les défauts sont causés par le déséquilibre des rotors. Le meilleur moyen de se débarrasser du déséquilibre mécanique est l'équilibrage sur site. L'analyseur/équilibreur de machines HG904 est particulièrement utile à cet effet. Il peut mesurer l'intensité des vibrations ; diagnostiquer la cause des vibrations en analysant le spectre de fréquences. Il peut également être utilisé pour mesurer la vitesse de rotation et la phase des vibrations, et pour calculer le poids et l'emplacement du déséquilibre.

Caractéristiques :

• Facile à utiliser
• Illustration vectorielle, le processus d'équilibrage et le résultat sont clairement affichés en un coup d'œil
• Stockage des données d'équilibrage de 10 rotors
• Possibilité de choisir de retirer ou de conserver la masse d'essai
• Décomposition du résultat d'équilibrage en deux emplacements assignés
• Plage de poids d'essai calculée en fonction du poids du rotor, de la vitesse de rotation, du rayon et de la qualité d'équilibrage requise
• Validité de la masse d'essai jugée automatiquement
• Mesure du régime, de l'amplitude et de la phase
• Spectre FFT 400 lignes sur site et fonction de diagnostic
• Collecte de données simultanée à deux canaux
• Démodulation d'enveloppe matérielle pour le diagnostic des roulements et des engrenages
• Fonction de transfert pour la mesure de la fréquence naturelle
• Affichage de la forme d'onde et du spectre par grand écran LCD
• Stockage des valeurs de vibration et de la forme d'onde de vibration

Conditions de fonctionnement

• Plage de température : de 5°C à 50°C
• Humidité relative : < 85 %, non saturé
• Sans gaz corrosifs
• Sans champ électromagnétique fort et sans impact fort

Sécurité

Il est interdit aux HG904 d'entrer en contact avec la partie en mouvement de la machine.

Spécifications

• Plage de vitesse de rotation pour l'équilibrage dynamique : 70-60 000 tr/min
• Sélection automatique et manuelle de la plage
• Précision de mesure des vibrations: 5 %

• Capteurs: Accéléromètre piézoélectrique, vitesse magnétoélectrique, déplacement par courants de Foucault, etc.
• Filtre anti-repliement elliptique d'ordre 8, filtre passe-bande RPM^{Signal d'entrée : Accéléromètre et tension}Analyse du spectre d'amplitude : 100 lignes à 400 lignes (zoom), fenêtrage de Hanning
• Étendue de fréquence de l'analyse spectrale : 100, 200, 500, 1K, 2K, 5K, 10KHz (uniquement pour l'échantillonnage à 1 canal)

• Stockage des données
• :
• 400 formes d'onde de 1024 points et 400 ensembles de donnéesPlages d'amplitude et réponse en fréquence pour la mesure globale des vibrations :Plages d'amplitude

• Réponse en fréquence

• 	Déplacement	0,003 – 5 mm crête à crête
  10 – 500 Hz	Vitesse	0,2 – 200 mm/s RMS vrai
  10 – 1000 Hz	Accélération	0,5 – 250 m/s
  2	crête20 – 5000 HzEnveloppe	0,1 – 20 unités RMS vrai
  5-1000Hz de 15-40 KHz	Tension	0,1 – 10V crête à crête
  10 – 10000 Hz	Bloc-notes : 10 codes de condition pour l'inspection visuelle	Sortie : USB pour la communication avec le PC

• Alimentation : Batterie rechargeable Ni-MH pour 8 heures de fonctionnement continu, avertissement de batterie faible
• Environnement de fonctionnement : 0~55
• o
• C, 90 % d'humidité sans condensation^{Mesure de la vitesse de rotation avec capteur photoélectrique}Plage dynamique : 60 dB avec une plage de gain réglable de 48 dB
• Dimensions : 21×13×4 cm ; Poids : 1,2 kg (piles incluses)

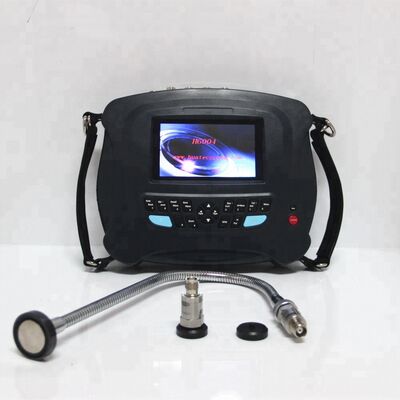

• Liste de colisage
• Collecteur de données de vibrations HG904 1

Accéléromètre 2
Support magnétique 2
Sonde d'extension en acier 1
Chargeur de batterie 1
Câble d'accéléromètre 3
Câble de communication RS232c 1
Module d'équilibrage 1
Capteur et câble Tacho/Déclencheur 1
Ensemble de papier réflecteur 1
Guide de démarrage rapide 1
CD logiciel 1
Certificats HG904 et capteurs 3
Mallette de transport 1
