Comprend un port d'entrée polyvalent pouvant être connecté à divers types de capteurs. Analyseur de vibrations multifonctionnel à quatre canaux

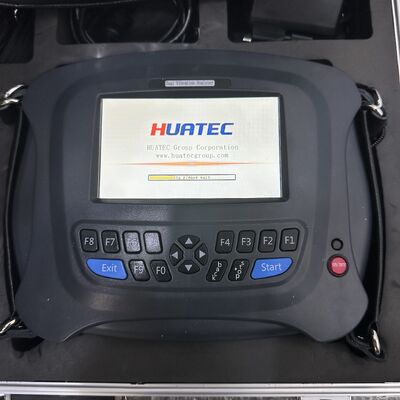

L'instrument HUATEC HG-904A à quatre canaux, est doté d'un port d'entrée polyvalent qui peut être connecté à divers types de capteurs. Il utilise des technologies avancées de microélectronique, d'analyse de signaux et de diagnostic des défauts, intégrant la surveillance de l'état des équipements et les capacités de diagnostic des défauts en une seule unité.
L'instrument d'analyse comprend la fonction d'acquisition de données de vibration à quatre canaux, qui peut effectuer des mesures de vibration sur site et stocker automatiquement des dizaines de milliers de valeurs caractéristiques de vibration et de spectres de points de mesure. Il peut également afficher un à quatre canaux de formes d'onde et de spectres de manière synchrone sur site. De plus, il peut servir de détecteur de déséquilibre, en effectuant une vérification d'équilibrage dynamique unilatérale et bilatérale sur site.
BT4 & IP54
Veuillez noter : Il existe une grande différence de configuration matérielle entre les modèles à quatre canaux et à deux canaux.
| Fonction principale |
Modèle |
| modèle |
HG-904A4 |
HG-904A2 |
| Quantité de canaux |
quatre canaux |
deux canaux |
| Fonctions principales |
|
1, Inspection synchrone à trois canaux, avec des valeurs d'accélération, de vitesse, de déplacement et d'enveloppe axiale collectées simultanément à partir de chaque canal, ainsi que des graphiques de spectre de fréquences des paramètres d'alarme.
|
OUI |
1 canal |
| 2, Acquisition synchrone à un ou plusieurs canaux de n'importe quel paramètre, de n'importe quelle plage de fréquences et de n'importe quel graphique. |
1 ou 2 ou 3 ou 4 canaux |
1 ou 2 canaux |
| 3, Trace d'axe, analyse de démarrage-arrêt, tests d'impact. |
OUI |
NON |
| 4, Surveillance en temps réel des valeurs matérielles et analyse en temps réel des graphiques de tendance pour tout paramètre et toute plage de fréquences ; analyse en temps réel du spectre de fréquences et de la forme d'onde. |
1 ou 2 ou 3 ou 4 canaux |
1 ou 2 canaux |
| 5, Technologie de surveillance des impulsions d'impact des roulements (jugement de la lubrification et de l'impact des roulements) |
Optionnel (Notes de commande) |
Optionnel (Notes de commande) |
| 6, Équilibrage à 1 ou 2 plans |
OUI |
OUI |
| 7, Système d'analyse du logiciel de gestion des équipements |
OUI |
OUI |
| 8, Peut être connecté à un capteur ICP, à un capteur de charge, à un capteur de déplacement à courants de Foucault, à un capteur de vitesse magnétoélectrique |
OUI |
OUI |
| 9, Analyse de phase relative |
Optionnel (Notes de commande) |
Optionnel (Notes de commande)
|
Fonction principale

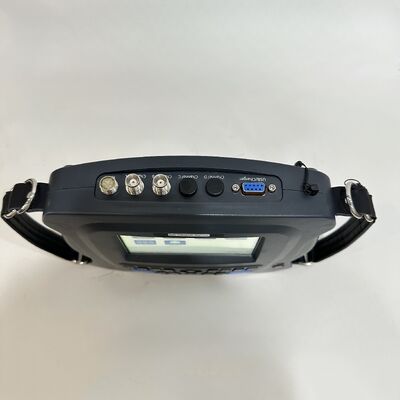

Ports d'entrée multifonctionnels pour divers capteurs : (Piézoélectrique, Électromagnétique, Courants de Foucault, ICP)
-- Écran couleur de 5 pouces avec interface chinoise pour une visualisation claire et belle
-- Grand espace de stockage avec un disque dur de 16 Go qui peut stocker automatiquement des dizaines de milliers de valeurs caractéristiques de vibration et de spectres de points de mesure
-- Acquisition synchrone à quatre canaux avec échantillonnage AD 24 bits
-- Spectre FFT de 1600, 3200, 6400 ou 12800 lignes
-- Interface de communication USB 2.0 avec un tout nouveau menu d'affichage de style Windows chinois pour une utilisation plus facile
-- Fréquence d'analyse jusqu'à 35 KHZ avec 8 niveaux optionnels
-- Analyse dynamique à grande vitesse et complète, y compris le spectre d'amplitude, le spectre de puissance, le spectre logarithmique, etc.
-- Affichage de diverses valeurs caractéristiques dans le domaine temporel, y compris la valeur de crête, la valeur crête à crête, la valeur efficace, le facteur de crête, l'asymétrie, l'aplatissement, etc.
-- Fonctions multiples d'analyse et de diagnostic : analyse des roulements/engrenages (analyse de démodulation d'enveloppe) diagnostic des défauts, (test de choc) diagnostic de la fréquence naturelle, etc.
-- Stockage et relecture des données/enregistrements pour l'équilibrage du rotor
-- Le poids de test peut être sélectivement retiré ou conservé et sa qualité peut être estimée
-- Opération d'équilibrage de haute précision avec équilibrage rapide pour mesurer et afficher les valeurs de vibration, les amplitudes, les phases
-- Détection et diagnostic des défauts des roulements/engrenages à l'aide de la démodulation d'enveloppe matérielle
-- Mesure de la vitesse, mesure du bruit, mesure de la phase, diagnostic de la phase
-- Réglage manuel du seuil de déclenchement (grand, moyen, petit)
-- Il peut être équipé du logiciel EMD du système de gestion des équipements (y compris la base de données des roulements)
Spécification matérielle
| Statistiques |
spécification |
| Modèle |
HG-904A4 quatre canaux / HG-904A2 deux canaux |
| Quantité de canaux |
Quatre canaux de vibration, un canal tachymètre |
| Fonctions principales |
Acquisition synchrone à un ou plusieurs canaux de divers paramètres, notamment l'accélération, la vitesse, le déplacement et l'enveloppe axiale |
| précision |
±5% |
| Conversion A/N |
Échantillonnage AD 24 bits |
| Écran LCD |

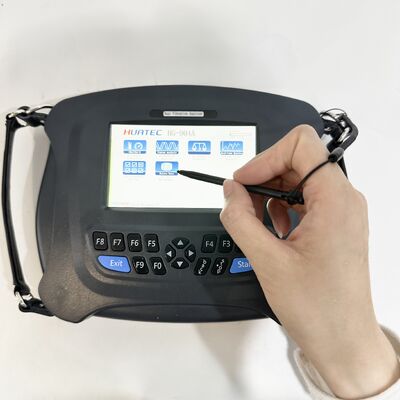

Prend en charge l'entrée d'écran tactile, écran couleur de 5 pouces |
| Plage du tachymètre |
120—12000 tr/min |
| plage de température de l'instrument |
-20—55°C |
| plage de température du capteur |
-20°—120°C |
| Batterie rechargeable |

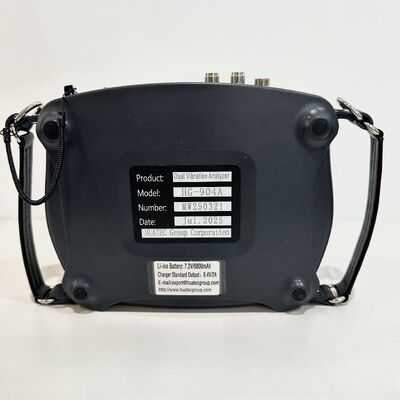

Batterie au lithium rechargeable 7,2 V, 6800 mA ; temps de charge 7 heures, temps de fonctionnement continu 8 heures |
| Chargeur |
8.V, 2A |
| Bibliothèque de diagnostic |
Base de données des roulements |
| Fonction et plage de mesure |
Mesure simultanément quatre valeurs de paramètres et spectres de paramètres d'alarme avec une sensibilité de 100 mv/g
accélération de 0,1——199,99 m/s²
vitesse de 0,1——199,99 mm/s
déplacement de 1um——1999um
valeur d'enveloppe axiale de 0,1——30 m/s²
|
| Fonction d'analyse logicielle |
Analyse du spectre de vibration et de la forme d'onde temporelle, analyse d'enveloppe, fonction de diagnostic précis des défauts pour les roulements (quatre parties) Fonction de diagnostic des défauts séparée : Le matériel de l'instrument dispose d'une fonction de diagnostic des défauts séparée pour collecter d'autres spectres de paramètres, cepstre, spectre logarithmique et diagnostic du spectre de puissance (acquisition en temps réel et affichage en temps réel) |
| Capacité de stockage |
16G |
| Interface externe |
Chargement et communication USB2.0 |
| Fonction de sortie de rapport |
Détecte la sortie du rapport de données |
| Plage de réponse en fréquence de mesure des vibrations : |
2—35KHz |
| Types de capteurs connectables : |
Capteur d'accélération piézoélectrique, capteur ICP, capteur de vitesse magnétoélectrique, capteur de courants de Foucault |
Aperçu du logiciel
Avec le développement rapide de l'Internet des objets et des plateformes de mégadonnées, nous avons intégré les avantages fonctionnels de notre système logiciel existant et adopté la plateforme Windows.Net 3.5-5.0, la suite Microsoft Visual Studio 2019 et la base de données MySQL. La communication entre le système logiciel et le collecteur adopte une architecture UDP unifiée, et le système logiciel est conçu avec des versions réseau et autonomes. Après près d'un an d'efforts, nous avons lancé la dernière version du système intelligent de surveillance et de diagnostic des équipements d'entreprise (ci-après dénommé système EMD). En utilisant les avantages de l'opération logicielle client flexible et des outils d'analyse complets, les utilisateurs peuvent surveiller les données plus facilement et analyser les causes des anomalies plus efficacement. Le logiciel système est compatible avec les collecteurs de données réseau multicanaux, les collecteurs de surveillance sans fil et les analyseurs portables hors ligne. Tout en analysant les tendances des données en ligne, l'analyseur portable peut compléter la collecte de données pour rendre l'analyse des équipements sur site plus complète, analysant ainsi de manière globale les tendances et les anomalies des unités, identifiant avec précision les causes des anomalies et maximisant la sauvegarde des équipements sur site.
Spécification du logiciel
| Statistiques |
|
| Fonctions principales |
1. Le système nécessite l'affichage simultané de quatre paramètres : accélération, vitesse, déplacement et enveloppe axiale.
2. Les graphiques de tendance pour tout paramètre peuvent être récupérés et consultés par sélection temporelle.
3. Le graphique de tendance à un seul paramètre, le graphique de forme d'onde et le graphique d'analyse du spectre de fréquences peuvent être affichés sur la même interface.
4. Quatre graphiques de tendance de paramètres (accélération, vitesse, déplacement et enveloppe axiale) peuvent être affichés sur la même interface.
5. Trois graphiques de tendance de paramètres d'accélération, de vitesse et de température (y compris les graphiques d'analyse du spectre de fréquences d'accélération et de vitesse) peuvent être affichés sur la même interface.
6. L'analyse temporelle comprend 13 indicateurs de diagnostic des défauts sensibles.
7. La fonction d'analyse d'autocorrélation est disponible.
Exigences d'extension des fonctions du système :
8. Référence de prédiction de la durée de vie résiduelle des roulements.
9. Les graphiques de tendance et l'analyse du spectre de fréquences doivent avoir des avis de référence d'autodiagnostic.
10. Les rapports peuvent être exportés en un seul clic.
11. Une fonction de diagnostic et d'analyse multi-paramètres et multidimensionnelle est requise.
Statistiques de l'état de fonctionnement et de maintenance du système :
12. Les statistiques de l'état des alarmes sont affichées.
13. L'état d'exécution du plan est affiché.
Gestion du fonctionnement et de la maintenance du système :
14. L'état des collecteurs de données peut être consulté.
15. L'état de l'équipement peut être consulté.
Importation en un clic de l'inventaire des équipements disponible.
|
