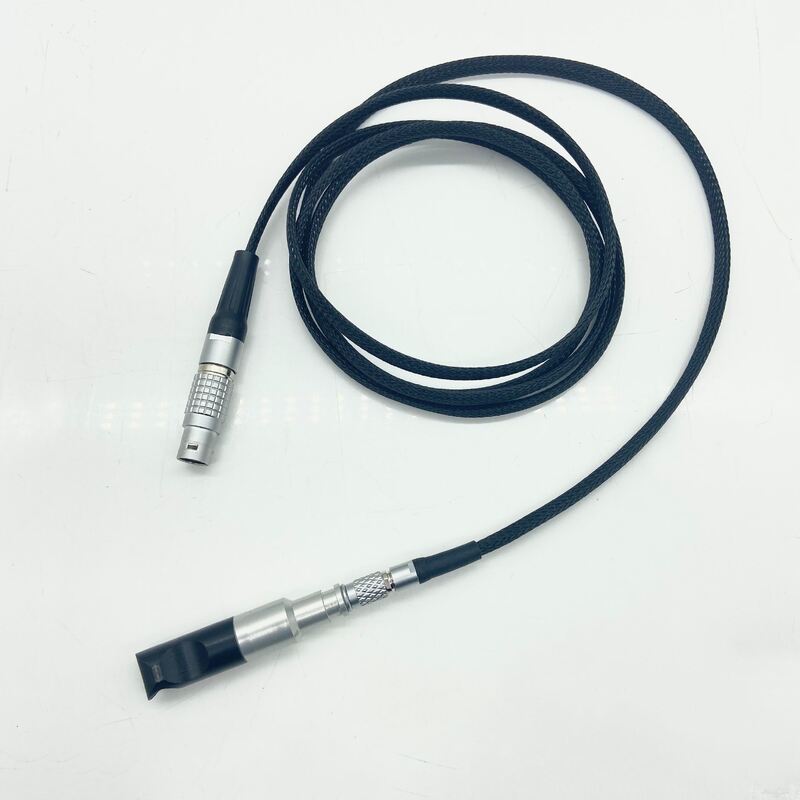

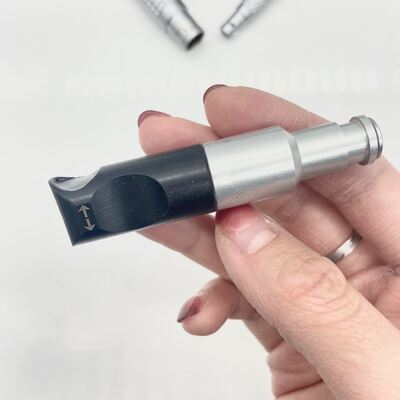

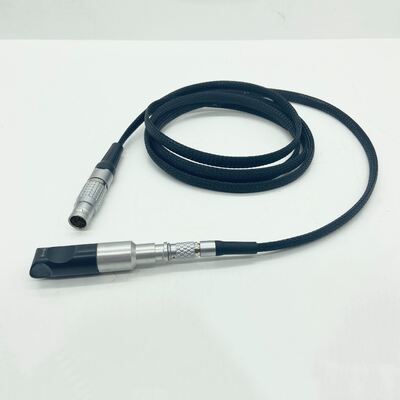

Sonde à courants de Foucault GE Locator 3S

Génération de localisateur 3S Eddy Sensor de sonde de courant

Capteur de sonde de courant de tourbillondéchiffrement

Nos chercheurs ont découvert que la conception de la sonde et la structure appropriée de la sonde peuvent améliorer le signal de défaut autrement indétectable, le rendant facile à détecter.conception minutieuse et contrôle de qualité strict des détails, nous fournissons divers types de sonde de détection de capteurs de courant de tourbillon de haute performance, qui peut s'adapter à l'utilisation de divers types d'instruments de test de courant de tourbillon.Lors du choix du compteur de courant de tourbillon de la série ET et de sa sonde correspondante, la meilleure performance de correspondance et la plus haute sensibilité de détection peuvent être obtenues. Les sondes de capteurs que nous fournissons comprennent: bobine différentielle, absolue et réflexion (drive pick-up),la série de sondes standard fournit le différentiel, différentiel, absolu et Réflexion pour la plupart des applications de nos clients, tels que la détection et l'évaluation des défauts de surface, la détection des fissures internes dans les trous de boulons,Craquage de la corrosion des tuyaux d'échangeur de chaleur et éclaircissement de l'usure, la corrosion des structures multicouches et la détection des fissures de soudure ferromagnétique.

Sélection du capteur de la sonde

Lorsque les clients ont des exigences particulières en matière de projets d'essais ou ne connaissent pas bien les spécifications de la sonde, le choix de la fonction, veuillez fournir les informations suivantes:Nous vous donnerons le choix recommandé: 1, le matériau de la pièce à inspecter, son traitement thermique; 2. la taille physique, la surface et l'extrémité du matériau de la pièce à inspecter; 3.Fabricants et modèles d'instruments utilisés pour les essais; 4. le contenu et les normes des éléments d'essai; 5. détecter la vitesse ou le rythme.La sonde peut être divisée en type paramétrique et type transformateur selon le signal de sortie différent de la bobine de détection. La fréquence générale est de 10Hz-10MHz. Selon le matériau d'essai différent peut choisir avec bobine d'excitation ou sans bobine d'excitation.

Type de capteur de sonde

Conformément aux exigences d'essai, peut être configuré avec une variété de sondes: point, plan, sonde arc/profil, à l'intérieur/à l'extérieur à travers la sonde, sonde rotative, séparation des matériaux de dureté,conductivité, sonde d'épaisseur de revêtement, selon les exigences de test du produit du client personnalisé la sonde de détection la plus appropriée.

Utilisation de capteurs de sonde

La sonde de courant tourbillon général a un certain angle de détection, selon les exigences de détection, selon la pièce à usiner et la direction relative du mouvement de la sonde pour régler l'angle de la sonde,surface de détection de la sonde perpendiculaire à la surface de la pièce détectée (placée, point de sonde), la sonde et la pièce à usiner pour maintenir une vitesse relativement uniforme, maintenir une distance de levage relativement stable, la distance de levage entre 0,2 et 0,8 mm est généralement la meilleure.Ajuster la plage de gain de l'instrument en fonction des différents besoins de levage.

Procédure d'ajustement:

1. Placez des échantillons standard;

2, régler la direction du mouvement de la sonde, installation verticale;

3, réglage de levage à 0,2-0,8 mm (selon la rugosité de la surface de la pièce, tolérance dimensionnelle);

4, exécutez le logiciel, ajustez la fréquence et le gain jusqu'à ce que le défaut de l'échantillon standard dans l'alarme de position critique.et trop loin entraînera une faible sensibilité).

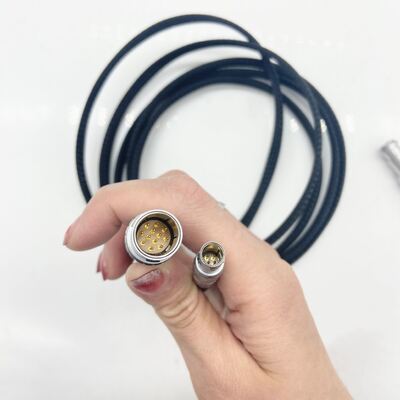

Utilisation du câble de sonde

Selon l'interface différente de l'instrument utilisant différentes structures pour faire le câble de sonde,production générale de la ligne de sonde doivent connaître l'interface de l'instrument et la définition de l'interfaceNotre société peut fournir des sondes à courant tourbillon et des câbles de sonde pour localisateur GE, Olympus NORTEC et d'autres machines.
