Revêtement pénétrant à compensation de température TG-14 Jauge d'épaisseur ultrasonique électromagnétique
La jauge d'épaisseur ultrasonique électromagnétique TG-14+ est un instrument de mesure d'épaisseur ultra-petit et sans contact qui ne nécessite aucun coupleur acoustique et peut mesurer l'épaisseur de matériaux métalliques ou conducteurs magnétiques.
Paramètres de base :
| échantillonnage |
80MSPS |
| bande passante |
2.5MHz～6MHz |
| transmission |
±600V_400Hz_125ns |
| gain |
Automatique 0 ~ 96dB, pas de 1dB |
| Précision de mesure |
±0.01mm |
| plage de vitesse du son |
400～9999 m/s |
| Plage effective |
0.75～1280 mm |
| Qualité moyenne |
L, M, H Troisième vitesse réglable |
| Distance de levage |
5mm (aluminium), 4mm (acier au carbone), 3mm (acier inoxydable) |
| Plage de mesure |
Mesure de l'acier au carbone — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Type de mesure |
Aluminium, cuivre, fer, acier au carbone, acier moulé, acier allié, acier inoxydable, alliage de titane et autres matériaux métalliques |
|
|
| Canal de mesure |
2* Pièce mince, usage général, barre |
| Mode de mesure |
Écho unique (I-E), Double écho (E-E) |
| Motif de recherche |
Frontière - frontière, crête - crête, crête - frontière |
| Fonction auxiliaire |
Gel automatique, gain automatique, veille automatique, affichage de la forme d'onde A-scan, téléphone connecté Wi-Fi |
| Fonction de correction |
Réglage de la hauteur de la porte, réglage de la suppression du retard, réglage manuel du gain, étalonnage de la vitesse du son, compensation de température élevée |
|
|
| Communication |
RS-485 ou USB2.0 |
| Rechargeur |
5V2A, interface Type-C standard |
| Écran d'affichage |
1.47 INCH 320× 172 IPS_LCD |
| Taille du corps |
178.4 mm× 42 mm× 32 mm |
| Autonomie de la batterie |
Batterie au lithium 3.7V 3400mAh pendant 6 heures |
| Poids |
A coque métallique : 358g B coque d'injection : 255g C injection + démontage rapide : 289g |
Configuration standard
| Numéro de série |
Nom |
Quantité |
Marque |
| 1 |
Machine hôte |
1 |
|
| 2 |
Sonde de température normale |
1 |
4MHz,42mm*32mm |
| 3 |
Câble de chargement |
1 |
|
| 4 |
Prise de chargement |
1 |
|
| 5 |
Manuel |
1 |
|
| 6 |
Bloc de test de base en fer |
1 |
|
| 7 |
Bloc de test de base en aluminium |
1 |
|
| 8 |
Boîte d'emballage |
1 |
|
Articles optionnels (peuvent être commandés selon les besoins, non inclus dans la configuration standard)
| SN. |
Nom |
Quantité |
Marque |
| 1 |
Sonde haute température |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonde de température normale de petit diamètre |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Sonde de température normale de grand diamètre |
1 |
4MHz,Φ40mm*60mm |
| 4 |
téléphone portable |
1 |
Téléphones prenant en charge Android et HarmonyOS |
| 5 |
Pad |
1 |
Support Android, HarmonyOS Pad |
| 6 |
montre |
1 |
Montres prenant en charge Android et HarmonyOS |
| 7 |
Logiciel d'ordinateur supérieur |
1 |
Logiciel APP |
Caractéristiques de l'instrument
l petite taille, facile à transporter
l Les exigences de surface de la pièce ne sont pas élevées, la surface rugueuse sans traitement de meulage, peut réaliser une mesure sans contact
l Il n'est pas sensible au revêtement et peut être utilisé pour mesurer l'épaisseur des pièces revêtues
l Sans coupleur acoustique, la mesure de l'épaisseur de la pièce à haute température peut être réalisée et une compensation de température peut être effectuée
Caractéristiques générales :

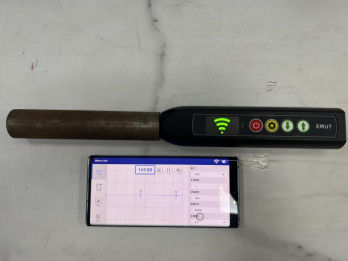

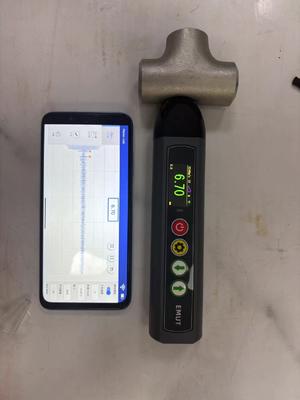

A. L'instrument est composé d'un hôte et d'un téléphone portable, qui sont connectés sans fil via Wifi
B, l'instrument adopte le principe des ultrasons électromagnétiques, le processus d'inspection n'a pas besoin de polir la surface de la pièce, aucun agent de couplage n'est requis
C, la sonde et l'hôte sont intégrés, la sonde peut être remplacée
D, connecté au téléphone portable, à la tablette après A scan, B scan deux fonctions
E, type de sonde configurable : sonde (≤80℃, mesure à court terme), sonde haute température (≤800℃, mesure à court terme)
F, poignée haute température configurable : poignée courte (pour répondre aux exigences d'inspection jusqu'à 350℃, mesure à court terme), poignée longue (pour répondre aux exigences d'inspection jusqu'à 800℃, mesure à court terme)
