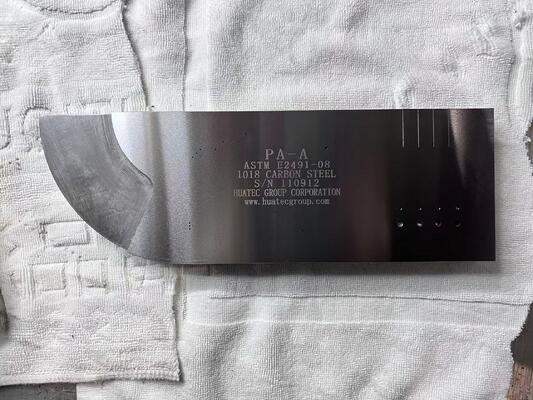

Le bloc d'étalonnage de type A est utilisé lors de la configuration initiale et de l'étalonnage d'une unité ultrasonique d'étalonnage de phase.,l'étalonnage pour le retard de coinage, l'étalonnage de sensibilité, l'exécution de DAC/TCG, etc. Ce bloc a des dimensions similaires à celles d'un bloc de type IIW,mais a été spécialement conçu pour les applications de matrice en phase.
Dans.
Les blocs comprennent à la fois 4.000 et 2.000 rayons, (19) à travers des trous à 0,040 de diamètre, (1) à travers un trou à 0,080 de diamètre, (4) FBH à 0,080 de diamètre x 0.080, 0.160, 0.235, et 0,315 de profondeur, (4) FBHs à 0,157 de diamètre x 0.040, 0.120, 0.200, et de profondeur de 0,275; (3) FBHs de diamètre de 0,080 x profondeur de 0,120 usinées dans le rayon de 2.000; et (4) EDM encoches à 0,00004, 0.008, 0.012, et 0,016 de profondeur x 0,020 de largeur x 1,00 de longueur.
Les dimensions des blocs sont de 1000 épaisseurs x 4000 hauteurs x 12,00 longueur.
Pour la métrique
Les blocs comprennent à la fois des rayons de 100,0 mm et de 50,0 mm, (19) à travers des trous de 1,0 mm de diamètre, (1) à travers un trou de 2,0 mm de diamètre, (4) des FBH de 2,0 mm de diamètre x 2.0, 4.0, 6.0, et 8,0 mm de profondeur, (4) FBHs à 4,0 mm de diamètre x 1.0, 3.0, 5.0, et de 7,0 mm de profondeur, (3) FBHs de 2,0 mm de diamètre x 3,0 mm de profondeur usinées dans un rayon de 50 mm, et (4) encoches EDM à 0.1, 0.2, 0.3, et 0,4 mm de profondeur x 0,5 mm de largeur x 25,0 mm de longueur.
Les dimensions du bloc sont de 25,0 mm d'épaisseur x 100,0 mm de hauteur x 300 mm de longueur, conformément au dessin de l'outil PH n° 10217.
