Bloc d'étalonnage de type B à réseau phasé ASTM E2491 - Service CND

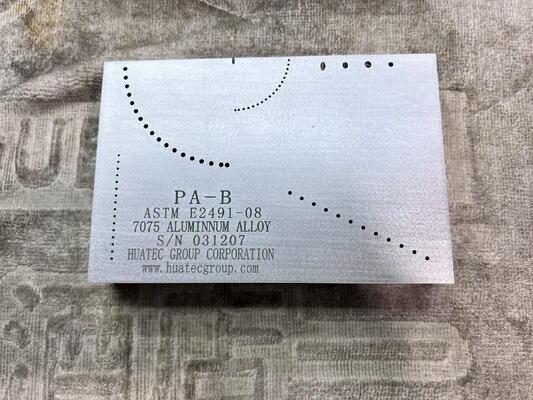

Image Grand : Bloc d'étalonnage de type B à réseau phasé ASTM E2491 - Service CND

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	HUATEC
Certification:	ISO,CE
Numéro de modèle:	PA type B

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	en carton
Délai de livraison:	3 à 7 jours après le paiement
Conditions de paiement:	LC, T/T, Western Union
Capacité d'approvisionnement:	100pcs par mois

Contact

Bloc d'étalonnage de type B à réseau phasé ASTM E2491 - Service CND

description de

Nom du produit:

Bloc de calibrage

Matériel:

Acier au carbone

Modèle:

PA-B

Standard:

AST2491

Mettre en évidence:

Bloc d'étalonnage ASTM E2491

Bloc d'étalonnage CND à réseau phasé

Équipement CND bloc de type B

Bloc d'étalonnage de type B à réseau phasé ASTM E2491 - Service CND

Description

Le bloc d'évaluation à réseau phasé PH Tool ASTM E2491 est un bloc d'étalonnage à réseau phasé à usage général utilisé pour la caractérisation du faisceau et l'évaluation des caractéristiques de performance du système. Utilisez-le comme bloc de référence pour déterminer les changements de performance à long terme de l'instrument, générer des courbes DAC et évaluer la résolution linéaire/angulaire, la capacité de focalisation et la capacité de direction du faisceau. Avec une variété de cibles, ce petit bloc léger est également parfait pour les démonstrations client des capacités ultrasonores à réseau phasé. Ce bloc est également appelé bloc « Type B ».

Pouces

Dimensions : 1 pouce d'épaisseur x 4 pouces de large x 6 pouces de long
Nickelé
Conformément à la norme ASTM E2491 et au dessin PH Tool n° 10235.

Caractéristiques du bloc :

Quatre (4) trous inclinés (30°, 45°, 60°, 75°) de 1/16 (0,0625) pouce de diamètre
Réseau de 18 trous sur un rayon de 1 pouce de diamètre 0,040 pouce. La séparation angulaire entre les trous est de 5,0°, avec une séparation de 2,5° entre les deux derniers trous du réseau.
Réseau de 18 trous sur un rayon de 2 pouces de diamètre 5/64 (0,0781) pouce. La séparation angulaire entre les trous est de 5,0°, avec une séparation de 2,5° entre les deux derniers trous du réseau.
Colonne verticale de 16 trous de 0,040 pouce de diamètre avec une séparation de 0,120 pouce entre les trous.
Rangée inclinée de 12 trous de 1/16 (0,0625) pouce de diamètre avec une séparation de 0,200 pouce entre les trous.
Trait de repère gravé à la machine au niveau de l'axe des rayons
Description du bloc, alliage et numéro de série unique gravés à la machine.

Métrique

Dimensions : 150 mm x 100 mm x 25 mm
Nickelé
Conformément à la norme ASTM E2491 et au dessin PH Tool n° 10208.

Caractéristiques du bloc :

Quatre (4) trous inclinés (30°, 45°, 60°, 75°) de 1,5 mm de diamètre
Réseau de 18 trous sur un rayon de 25 mm de diamètre 1,0 mm. La séparation angulaire entre les trous est de 5,0°, avec une séparation de 2,5° entre les deux derniers trous du réseau.
Réseau de 18 trous sur un rayon de 50 mm de diamètre 2,0 mm. La séparation angulaire entre les trous est de 5,0°, avec une séparation de 2,5° entre les deux derniers trous du réseau.
Colonne verticale de 16 trous de 1,0 mm de diamètre avec une séparation de 3,0 mm entre les trous.
Rangée inclinée de 12 trous de 1,5 mm de diamètre avec une séparation de 5,0 mm entre les trous.
Trait de repère gravé à la machine au niveau de l'axe des rayons
Description du bloc, alliage et numéro de série unique gravés à la machine.
