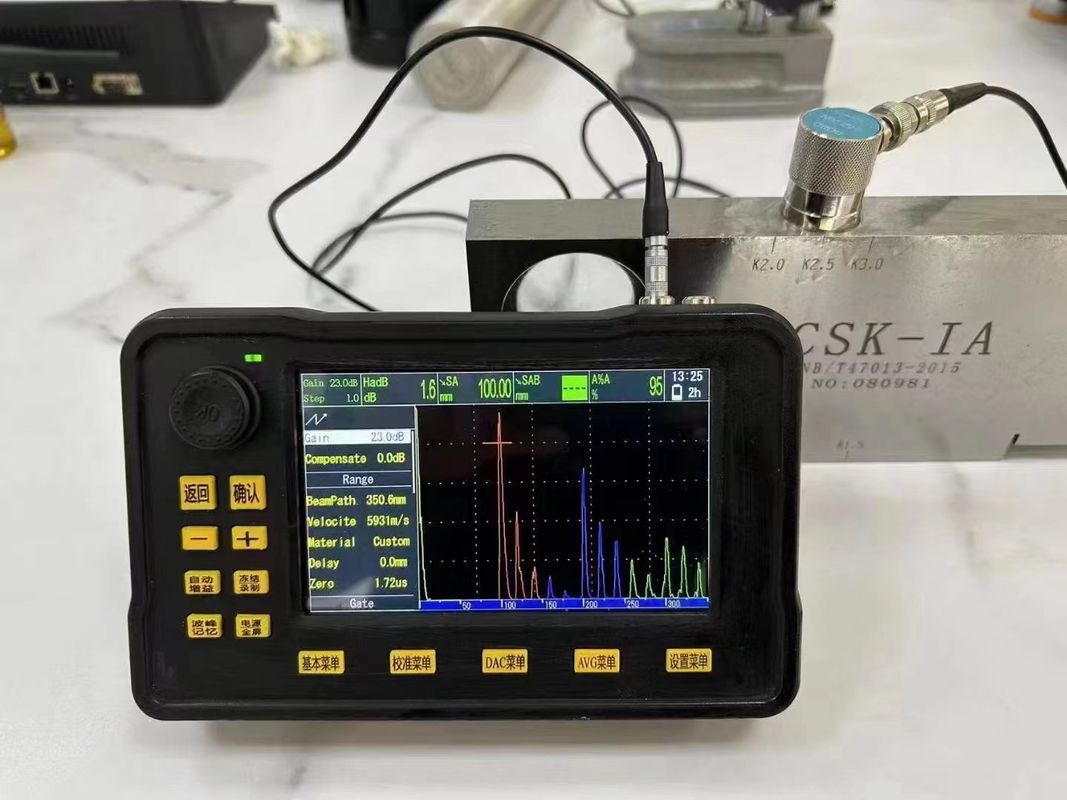

Détecteur de défauts à ultrasons numérique FD540mini
Le détecteur de défauts à ultrasons FD540mini est un nouveau type de produit de contrôle par ultrasons lancé par notre société, largement utilisé dans des industries telles que les chaudières, les appareils à pression, l'énergie, le pétrole, la chimie, le pétrole offshore, les pipelines, la construction navale, l'automobile, la fabrication mécanique, la métallurgie, la transformation des métaux, les structures en acier, le transport ferroviaire, l'énergie nucléaire, les universités, etc. Il peut détecter, localiser, évaluer et diagnostiquer facilement divers défauts internes (fissures, relâchement, pores, inclusions, etc.) dans les pièces. Ce détecteur de défauts à ultrasons numérique a une structure compacte, une forme d'onde stable, une forte endurance, une sensibilité élevée, une réponse rapide et une fréquence d'émission répétitive maximale allant jusqu'à 10000 Hz. C'est un produit de détection de défauts par ultrasons extrêmement portable.
Caractéristiques
1 : Le corps est léger et adapté à une utilisation d'une seule main.
2 : Charge rapide PD65W + 12 heures d'autonomie.
3 : Écran haute définition IPS de 5,0 pouces avec une toute nouvelle interface utilisateur.
4 : Prise en charge de l'écran tactile complet, opération gestuelle rapide, clavier virtuel,
facile à utiliser
5 : Avec DAC, AVG, gain automatique, mémoire de crête, demi-portée de couleur, balayage B
et d'autres fonctions professionnelles.
6 : Incluant la commutation chinois et anglais, l'exportation de données vers une carte SD, la mise à niveau en ligne
mise à niveau, capture d'écran et de nombreuses autres fonctions pratiques.
Paramètres techniques
|
Plage de détection
|
10m(Acier au carbone à ondes longitudinales)
(Exigences de performance métrologique≤2 %)
≥3500mm)
|
|
Mode d'impulsion
|
Impulsion nette, onde carrée, onde double carrée
|
|
Tension d'impulsion
|
25V～300V réglable Pas de 25V
|
|
Largeur d'impulsion
|
0ns～500ns réglable en continu, pas de 10ns
|
|
Amortissement
|
fort et faible réglable
|
|
Répétition d'impulsion
fréquence
|
Automatique ou manuel, réglable en continu de 100 Hz à 1000 Hz,
avec un pas de 10 Hz
|
|
Gain
|
120dB, pas 0,1dB, 1dB, 10dB
|
|
Bande passante
|
0,1MHz～20MHz
|
|
Filtre d'onde
|
1M~5M
|
|
Écran d'affichage
|
LCD 5,0 pouces, la taille d'affichage effective est de 108 mm de long et 64 mm de large
|
|
Résolution
|
800×480
|
|
Interface de l'instrument
|
Double LEMO-00 C5
|
|
Alarme
|
Alarme de porte A, B
|
|
Interface de sortie
|
USB de type C
|
|
Mode de détection
|
Onde complète, demi-onde positive, demi-onde négative, RF
|
|
Porte
|
Indépendant A,B
|
|
Mode de mesure
|
Crête, côté d'onde
|
|
Mémoire
|
Carte SD 1G
|
|
Enregistrer le contenu
|
Image unique, enregistrement continu multi-images (≤200 images)
|
|
Mode quantitatif
|
Courbe DAC,Courbe AVG(DGS)
|
|
Fonctions auxiliaires
|
Prise en charge tactile, clavier virtuel, charge rapide PD
charge, gain automatique, mémoire de crête, gel
|
|
Détection de défauts
normes
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Taille et poids
|
183mm×113mm×45mm 780g,batterie incluse
|
|
Batterie
|
12 heures
|
|
Unité
|
Métrique, impérial
|
|
Température de fonctionnement
|
-10℃～55℃
|
|
1
|
“Général”AC(100～240V, 50～60Hz)
|
|
Résolution
|
36dB
(Exigences de performance métrologique : ≥26dB)
|
|
Plage dynamique
|
40dB
(Exigences de performance métrologique : ≥26dB)
|
|
Marge de sensibilité
|
60dB
(Exigences de performance métrologique : ≥42dB)
|
|
Linéarité verticale
|
2,8 %
:≤2 %)≤6 %)
|
|
Linéarité
0,6 %
|
(Exigences de performance métrologique
:≤2 %)Langue
|
|
Chinois/Anglais
|
Configuration standard
|
Numéro de série
|
rnom
|
nombre
|
1
|
|
|
1
|
|
|
4
|
2
|
4
|
|
Ligne de sonde
|
2
|
4
|
|
Chargeur
|
1
|
|
|
Cordon d'alimentation
|
1
|
|
|
Manuel d'instructions
|
1
|
|
|
Certificat de conformité
|
1
|
|
|
Carte de garantie
|
1
|
|
|
Batterie externe
|
1
|
|
