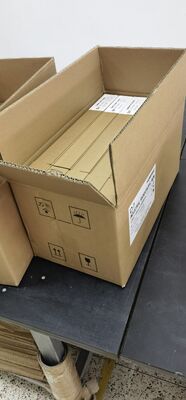

Film radiographique industriel HUATEC Film radiographique industriel pour CND
Nom du produit et spécification du modèle
| Modèle |
Spécification |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
D'autres spécifications et capacités d'emballage peuvent également être fournies selon les exigences du client.
Caractéristiques et utilisations
Le film radiographique industriel est une sorte de film à haute résolution et à haute résolution d'image qui est largement utilisé dans la détection non destructive des défauts. Le film a une sensibilité élevée, un contraste élevé, une haute définition,
Il peut être utilisé directement ou avec un écran de sensibilisation au plomb pour l'exposition aux rayons X ou γ. Il convient aux composants électroniques, aux matériaux synthétiques, à la fonderie et au moulage, au soudage, etc.
Essais CND pour la construction navale, la défense nationale et l'industrie nucléaire, l'industrie aérospatiale et aéronautique, etc. Utilisation d'une base de feuille de polyester bleue, deux côtés recouverts d'une couche d'émulsion, couche et
Couche protectrice. Ce film a des couches riches, une haute résolution d'image et une bonne définition. Ce film peut être traité à température ambiante, peut également être traité par une machine à haute température.
Caractéristiques et utilisations
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Performance du produit
| Nom de l'index |
unité |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Densité du voile |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Facteur de contraste “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Temps de solubilité alcaline |
Minutes |
≥10 |
| Résistance aux rayures lors du traitement |
N |
≥0.8 |
Éclairage de sécurité et traitement de lavage
La lumière de fonctionnement de sécurité dans la chambre noire de ce film est une lumière de sécurité cramoisie avec une ampoule de 15W. Lorsque le film est utilisé pour le descellement, la distance de la lampe est généralement supérieure à 1,2 mètre. Temps d'illumination cumulé.
Pas plus de 40 minutes. L'échantillon exposé doit être rincé dans les 2h. Le processus de lavage est indiqué dans le tableau ci-dessous.
| Rincer le chemin |
Autres pays |
Température / ℃ |
Temps de développement /min |
Temps de fixation /min |
Sec / ℃ |
transbordement
ml/m2 |
| Manuel |
D-19b |
20±0.5 |
5±1 |
10 |
Séchage naturel |
300 |
| Lavage en machine |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Stockage et durée de conservation
Ce film doit être conservé dans un endroit sec et à basse température, les meilleures conditions de stockage sont une température de 10℃ ~ 23℃, une humidité relative de 30% ~ 65%. Doit être strictement évité à haute température, haute
Stocké dans des gaz humides, radioactifs et chimiques, éviter de stocker dans la même pièce avec des médicaments liquides de traitement, et doit être utilisé dans la période de validité, durée de conservation du produit de 30 mois.
