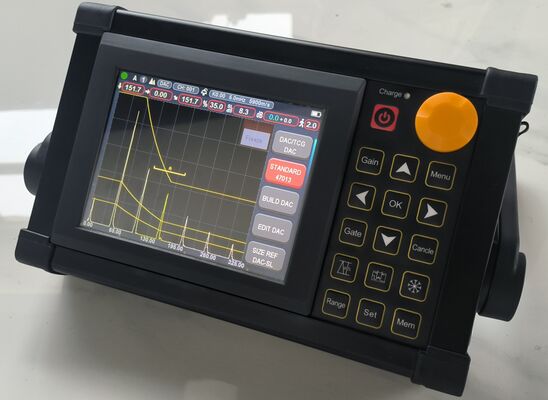

Détecteur de défauts ultrasonique d'enregistrement vidéo en temps réel à haute vitesse FD203

FD203 Détecteur de défauts à ultrasons d'enregistrement vidéo haute vitesse en temps réel

★ Dialogue interactif convivial aide les opérations comme l'étalonnage, faire des courbes, etc.
★ Tous les outils dont vous avez besoin: DAC, AVG, TCG, AWS
★ Fréquence de répétition de l'impulsion: 20 à 2000 Hz réglage précis, balayage à grande vitesse, pas de manquement.
★ Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.
★ 12 chiffres AD, échantillonnage à grande vitesse conduit à un meilleur schéma d'écho avec tous les détails.
★ Peut utiliser la fréquence de la sonde 20M parfaitement.
★ Enregistrement vidéo de détection de défaut en temps réel à haute vitesse.
★ Norme IP65. boîtier en alliage + gel de silice, résistant à l'eau et à la poussière, solide et durable à jamais.
★ La batterie dure 15 heures avec une seule charge. Chaque batterie dispose de son propre contrôle de charge, donc avec deux batteries, elle peut fonctionner 24 heures sur 24.

Les spécifications

Les fonctions

L'affichage automatique de l'emplacement exact du défaut ((Profondeur d,niveau p,distance s,amplitude,sz dB,ф).
¢ dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG ou DAC/TCG, vitesse de signalement de l'acceptation ou du rejet des défauts.
- Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau (V2 et deux trous)
¢ Pratique à réaliser et à utiliser pour évaluer l'écho, la courbe peut être modifiée et compensée.
En connectant U-Disk, l'appareil peut obtenir une mémoire illimitée.
¢ Vidéo automatique du processus de test et de lecture; le disque mémoire peut stocker la vidéo de test sans limite de temps (option)
¢ Scan en couleur B. (Option)
Il y a 15 normes dans l'unité.
La connexion de la dent bleue à un appareil mobile pour générer et imprimer des rapports de détection sur place.
¢ AWS D1.1.
️ fonction de correction de surface courbée.
La fonction de mesure de la hauteur de fissuration.
¢ Port de grossissement: répartition de la portée sur toute la largeur de l'écran.
 Fonction de gain automatique.
Enveloppe: affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 70 Hz et enveloppe de l'analyse A
¥ affichage.
¢ Retenir le pic: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests.

Alarme:Bip et LED.
️ Horloge en temps réel.
¢ Remplissez l'écho.
Marque de capture.
Couleur écho à l'intérieur de la Porte.

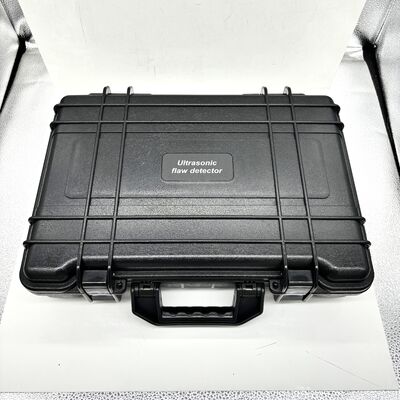

Paquet d'instruments de base
1Détecteur de défauts par ultrasons portable FD203
2. Transducteur de faisceau droit (2,5 MHz, Φ20)
3Transducteur de faisceau d'angle (4 MHz, 8 mm × 9 mm, 60°)
4- Interconnexion câble pour le transducteur (Q9-C9 et C9-C5)
5- Batterie rechargeable au lithium-ion, 8 ampères par heure
6. alimentation électrique/unité de charge
7. Manuel d'utilisation en anglais
