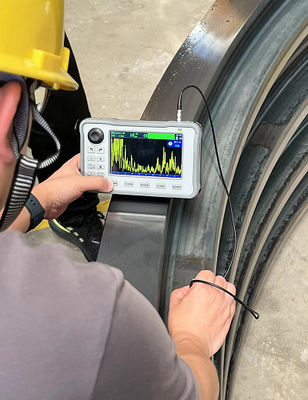

TG-8000 Testeur de profondeur ultrasonique à haute précision à couche durcie
Résumé:
Le traitement par durcissement de surface peut améliorer la résistance à l'usure et la résistance à la fatigue des composants soumis à des contraintes dynamiques.profondeur durcieLa profondeur de la couche durcie est un indicateur de qualité important dans le processus de traitement du durcissement de surface.la qualité du processus de durcissement ne peut être assurée que par des méthodes d'essai aléatoiresCette méthode non seulement endommage les composants, gaspille du temps, mais a également un coût élevé.
|
Performance de détection de profondeur de couche durcie
|
Objet à mesurer |
Profondeur de la couche durcie par induction |
| Plage de mesure |
0.7 ¢ 15 mm |
| Résolution de mesure |
0.1 mm |
| Répétabilité des mesures |
± 0,1 mm (par emplacement) |
| La sensibilité |
80 dB ou plus (bande étroite de 5 MHz) |
| Gain réglable |
Maximum 120 dB Min 0.1 dB de hauteur |
| Fréquence centrale de réception de l'amplification |
1 à 20 MHz |
| Linearité verticale |
Dans ±2,8% |
| Linearité horizontale |
Dans les limites de ± 0,6% |
| Chargeur à courant alternatif |
L'entrée de charge rapide à courant alternatif de 65 W est de 100 V ± 10% 50/60 Hz ± 3 Hz |
| Batterie |
Piles au lithium-ion |
| Temps de charge |
1.5h |
| Temps de fonctionnement |
Environ 12h (varient selon les conditions d'utilisation de l'utilisateur) |
| Température ambiante |
0°50°C (pendant le fonctionnement) -20°60°C (pendant le stockage) |
| Taille de l'écran et de l'écran |
5Écran LCD HD de 0,0 pouces |
| Dimensions extérieures ((mm),poids ((g) |
Pour les produits qui sont soumis à des contrôles d'urgence, les autorités compétentes doivent: |
| Interface extérieure |
Carte mémoire SD |
| Port de transmission de données de type C |
Solution:
Notre société utilise une méthode ultrasonique rapide et non destructive pour mesurer la profondeur des couches durcies.et veiller à ce que le produit soit toujours de haute qualité en ajustant le processus de production à temps. L'instrument peut optimiser les paramètres de fabrication, raccourcir le temps d'inactivité de la machine après le remplacement du capteur inductif,réaliser la fonction de contrôle rapide de la fabrication et une bonne gestion de la qualité.
Notre équipement:
L'appareil utilise le principe suivant: la couche durcie n'a presque aucune résistance aux ondes ultrasoniques,alors que les matériaux qui n'ont pas subi de traitement de durcissement vont disperser une grande quantité d'ondes ultrasoniquesLe système de détection enregistre le signal de rétrécissement et le traite avec nos éléments de mesure électroniques.la profondeur de durcissement finale du matériau peut être obtenue.
Caractéristiques
● Des équipements de mesure peuvent être intégrés dans le processus de production.
● La précision de mesure est très élevée: l'erreur de détermination de la valeur de profondeur de surface est d'environ ± 0,1 mm (méthode métallographique)
● Obtenir rapidement les résultats des mesures: chaque mesure ne prend que quelques secondes.
● Un grand nombre de pièces peuvent être évaluées très rapidement.
● En utilisant des clous différents, des pièces de différentes tailles peuvent être mesurées.
● L'appareil peut se déplacer librement (poids total: 780 g).
● Les paramètres peuvent être facilement ajustés selon les exigences du client.
Paramètres techniques
● Transducteur d'impulsions à ultrasons
● Fréquence de réception par ultrasons: 1 ‰ 20 MHz.
● Deux canaux de réception et d'envoi.
● Traitement de l'enveloppe du signal.
●L'accouplement acoustique est réalisé par des couilles spéciales.

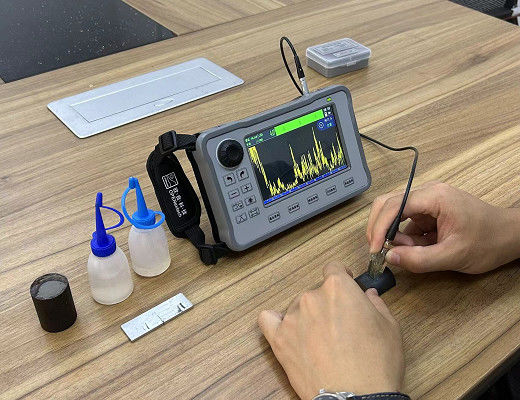

Configuration standard
| Numéro de série |
Nom |
Quantité |
| 1 |
Hôte |
1 |
| 2 |
La sonde |
1 |
| 3 |
Ligne de sonde |
1 |
| 4 |
Coude |
1 |
| 5 |
Chargement rapide |
1 |
| 6 |
L'agent d'attelage pour bouteille divisée et l'échantillon de calibrage |
Chaque 1 |
| 7 |
câble électrique |
1 |
| 8 |
Le manuel |
1 |
| 9 |
Certificat |
1 |
| 10 |
Carte de garantie |
1 |
Configuration facultative
Blocs de coin qui peuvent être personnalisés pour s'adapter à différentes formes de pièce à usiner
