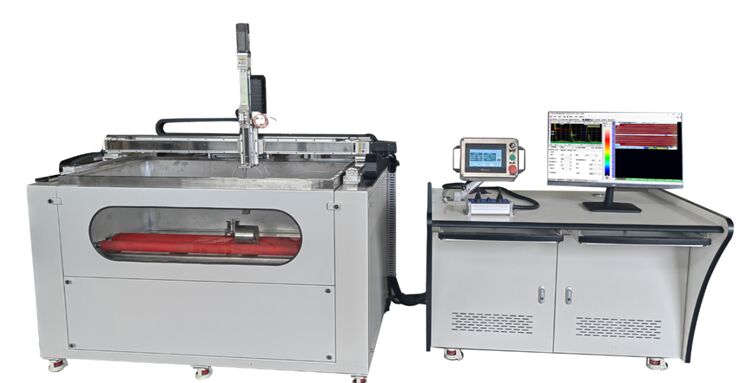

Détecteur de défauts ultrasonique multicanal par immersion dans l'eau

Immersion dans l'eau Détecteur de défauts ultrasonore multicanal

(Canaux 1-128 disponibles)

Utilisations du produit

Le détecteur de défauts ultrasonore par immersion dans l'eau convient aux systèmes d'inspection C-scan de matériaux tels que l'acier au carbone, l'acier inoxydable, l'alliage d'aluminium, l'alliage de titane, l'alliage de cuivre et les matériaux composites. C'est un équipement de test par ultrasons utilisé dans des industries telles que l'aérospatiale, la construction navale et les métaux non ferreux pour détecter des défauts internes tels que les fissures, la délaminage, les couches adhésives, les inclusions et les pores.

Caractéristiques

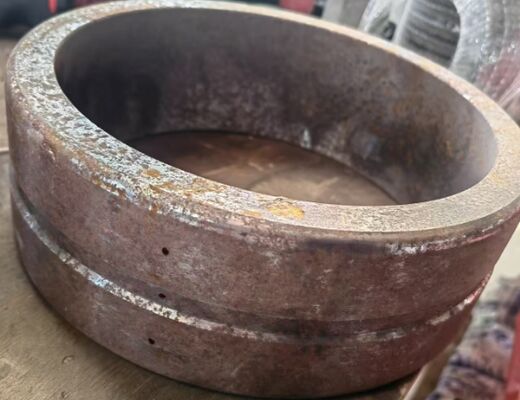

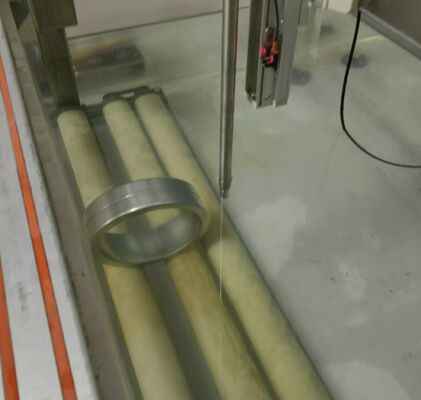

• Objets à tester : plaques planes, cylindres, cônes, fonds bombés, et corps de révolution ;
• Le logiciel affiche des modes de balayage tels que A scan, B scan, C scan, D scan et mesure d'épaisseur.
• Le logiciel de tomographie C-scan peut effectuer une analyse par tranches sur les pièces, avec une taille de tranche minimale de 0,1 mm ;
• Types de sondes : focalisation ponctuelle, focalisation linéaire
• Il prend en charge les fonctions d'analyse quantitative, qui peuvent afficher l'emplacement, la forme et la taille des défauts internes dans la pièce testée sous forme d'images, et effectuer des statistiques sur la taille et la surface des défauts, et calculer automatiquement la surface des défauts et le taux de défauts.
• Il prend en charge la localisation automatique des défauts et convient à la numérisation et à l'analyse simultanées d'une ou plusieurs pièces. Il offre un positionnement précis, une grande précision de détection et une imagerie C-scan intuitive.
• La nouvelle carte ultrasonore adopte une large bande passante, une fréquence d'échantillonnage élevée et une fréquence de répétition élevée du système ultrasonore.

Le logiciel C-scanning peut mesurer directement la surface des défauts, la distance entre les défauts, évaluer les défauts et marquer les zones anormales, ce qui facilite la recherche expérimentale et l'enregistrement.

• Le système dispose d'une fonction de fonctionnement sans surveillance. Une fois que l'utilisateur a défini les paramètres, le système peut automatiquement numériser, enregistrer les données et effectuer d'autres tâches. Une fois la numérisation terminée, il revient automatiquement à l'origine et attend la numérisation suivante.
• Le logiciel d'acquisition et d'analyse de données dispose d'une interface utilisateur en chinois (une interface en anglais est également disponible). L'interface utilisateur est conviviale, facile à utiliser et fournit des résultats intuitifs, réduisant les exigences de compétences techniques pour les opérateurs. Les fonctionnalités peuvent être continuellement mises à niveau en fonction des besoins des clients.

Logiciel d'imagerie par tranches C-scan, épaisseur minimale de tranche 0,1 mm

(L'unité principale peut être étendue pour avoir jusqu'à 128 canaux)

Paramètres techniques principaux

• Plage d'épaisseur: 0,8~9999 mm (A scan)

0,8~500 mm (C scan)

• Nombre de canaux par unité : 1-8 canaux, émission/réception séparée/combinée sélectionnable
• C-scan : Analyse de section tomographique, taille minimale de section 0,1 mm
• Fréquence de la sonde: 0,2~25 MHz
• Taille de pas de sonde unique: 0,1~3 mm
• Grand pas : 80, 200, 400 et 800 mm (quatre spécifications)
• Défaut minimum à détecter : profondeur 5 mm, φ0,2 mm
• Tension d'émission: -350 V en option
• Impédance d'émission : 400 Ω , 80 Ω
• Flanc de descente de l'impulsion : <15 ns (10 % ~ 90 %)
• Largeur d'impulsion : 30 à 1000 ns, par incréments de 5 ns.
• Fréquence de fonctionnement : 100 MHz
• Canaux d'échantillonnage : 1 / 2 / 4 voies sélectionnables, fonctionnement parallèle
• Fréquence d'échantillonnage : 100 MHz (8 bits)
• Plage de gain : 0 dB ~ 110 dB, par pas de 1 dB et 6 dB.
• Bande passante de réception : 0,5 MHz ~ 22 MHz
• Filtre passe-bas : 3,5 / 5 / 7,5 / 10 MHz sélectionnable
• Méthode de détection : radiofréquence/détection complète, demi-onde positive ou négative sélectionnable.
• Linéarité horizontale : <0,5 %
• Linéarité verticale : <3 %
• Résolution : >28 dB
• Marge de sensibilité : >55 dB
• Fréquence de répétition : 2,5 kHz ~ 5 kHz (par canal)
• Encodage et comptage : 2 axes, phase AB, ou impulsion + direction
• Entrée/sortie d'isolation optique : 8/8 canaux
• Interface de signal: SMA/BNC en option
• Interface réseau : 100 Mbps
• Température ambiante : -30℃ ~ 70℃Humidité ambiante :
• <90 %
