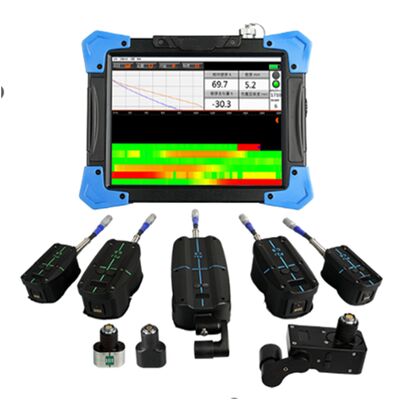

Instrument de détection d'épaisseur de paroi de tuyau métallique hors de la couche de revêtement par courants de Foucault pulsés pour inspection en service HEF-17B

HEF-17B Pulse Eddy Current in service inspection de l'épaisseur de la paroi du tuyau métallique en dehors de la couche de revêtement Instrument de détection

1       Une brève introduction

L'équipement peut être utilisé pour l'inspection en cours d'utilisation de l'épaisseur des parois des tuyaux métalliques en dehors de la couche de revêtement., au lieu des incitations traditionnelles de courant sinusoïdal à impulsion, impulsion champ magnétique à l'extérieur du conducteur, le conducteur dans le capteur de courant de tourbillon pulsé,en mesurant le processus d'atténuation du champ électromagnétique de courant de tourbillon pulsé, pour évaluer le degré de corrosion de l'épaisseur des parois des tuyaux.sans brillance, sans couplage, l'équipement de balayage continu en service, peut améliorer considérablement l'efficacité de détection.

Comparé à la technologie conventionnelle d'essai du tourbillon pulsé,caractéristiques de balayage de précision:moins d'interférences de facteurs environnementaux, efficacité de détection élevée, résolution plus élevée (peut détecter une faible corrosion, le taux de détection manquée est extrêmement faible),adapté à la détection de la corrosion de pièces à haut risque sans couche de revêtement (sans ou après enlèvement) ou couche de revêtement mince (moins de300mm couche de revêtement anticorrosif, etc.),par exemple: conduites de processus de production, paroi d'eau, tube de four, petit tuyau de joint, coude, tee, etc.

2      Modèle et configuration

3 Caractéristiques fonctionnelles

Je...  ★Il y a des touches de raccourci et un écran LCD sur la sonde, qui peut afficher l'état de fonctionnement et les données de détection en temps réel,et l'efficacité du travail est grandement améliorée sans fonctionnement fréquent de l'hôte pendant le processus de détection.

Je...  ★La sonde adopte une technologie de mise au point électronique, qui a une résolution spatiale plus élevée, une meilleure reconnaissance et une capacité anti-interférence plus forte pour les défauts de corrosion locaux.

Je...  Non sensible à la forme des défautscts, il peut détecter lecorrosion de l'épaisseur de la paroi ou autres défauts de réduction de l'épaisseur des éléments métalliques "avec couche de couverture (couche d'isolation, couche de refroidissement, couche protectrice, etc.) ".

Je...  Les inspections peuvent être effectuées lorsque l'équipement est en marche (température élevée, basse température, matériaux dans l'équipement, etc.).

Je...  Matériaux détectés: Détection d'épaisseurs de paroi restantes de matériaux métalliques ferromagnétiques tels que l'acier au carbone, l'acier à faible alliage.

Je...  ★Il peut également détecter les épaisseurs de paroi restantes de l'acier inoxydable, de l'alliage d'aluminium et d'autres matériaux métalliques non ferromagnétiques.

Je...  Formation de la plaque du tube: plaque, traînéeLe tuyau, le coude, le réservoir..

Je...  Matériaux de la couche de revêtement: matériaux non conducteurs, non magnétiques (asbestos, mousse, etc.), mailles métalliques, tôles de fer, tôles d'aluminium et autres couches de protection métalliques.

Je...  L'alimentation hybride AC/DC, une batterie au lithium rechargeable intégrée fonctionnant en continu pendant plus de 4 heures.

Je...  Conception IP64 entièrement scellée, anti-poussière et anti-éclaboussures, en silicone, anti-gouttes et anti-vibration, plus adaptée aux conditions de travail difficiles.

4 Paramètres techniques

Je...  Hauteur maximale de levage: 300 mm

Je...  Épaisseur maximale de paroi de détection: 2Je ne sais pas.45 mm

Je...  Diamètre du tuyau:≥20 mm

Je...  L'épaisseur de la couche de protection métallique:≤1 mm

Je...  ★Précision de détection répétée: 2%

Je...  ★Sensibilité à la détection des défauts de corrosion: 5% (ratio de volume)

Je...  Vitesse de mesure: 15 à 0,5 fois/s (réduction avec l'épaisseur de paroi mesurée croissante)

Je...  La longueur du câble de sonde:3m, 10m (Optionnel)

Je...  ★Batterie au lithium rechargeable intégrée, fonctionnant en continu≥- Quatre heures.

Je...  ★Taille et poids: hôte: L290×W220×H95mm≤3,8 kg, type P1/petite sonde: L106×W61×H52mm 0,5 kg, type P2/sonde moyenne:L148×W73×H192 mm 1 kg,P3/grande sonde:L196×W100×H62,5 mm 1,5 kg

Je...  Température du milieu d'essai: -200Je ne sais pas.800°C

Je...  Température de contact de la sonde:-50Je ne sais pas.+200°C

Je...  Température de fonctionnement de l'hôte: -10°CJe ne sais pas.+ 50°C

Je...  L'humidité:≤85% de R.H.

Je...  Énergie de l'adaptateur: une seule phasePour les appareils à haute tension:,une fréquence de 50/60 Hz,Détecteur de puissance

Je...  Dissipation de la puissance:≤38V.A.

5    Liste d'emballage

Je...  Unité principale(y compris le câble de transmission de données, le chargeur, le câble de sonde de 3 m)                   1 ensemble

Je...  La sonde à haute résolution à tube nu en acier au carbone (C.S.y compris le manche)  1 pièce

Je...  Probe en acier au carbone (C.S.: plus petite, moyenne,Grand)                            1 groupe

Je...  Manuel d'utilisation                                                                                1 livre

Je...  Certificat d'étalonnage HUATEC                                                        1 exemplaire

Je...  Cas de l'appareile/sac                                                                             1Une pièce
