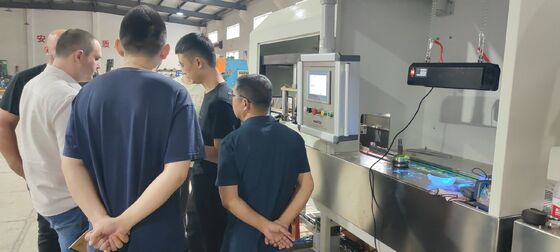

Machine d'inspection de particules magnétiques fluorescentes

Machine d'inspection par particules magnétiques fluorescentes

1. Principe de fonctionnement

La détection par particules magnétiques utilise l'interaction entre le champ de fuite magnétique et la poudre magnétique au niveau du défaut de la pièce. Elle tire parti de la différence de perméabilité entre les défauts de surface et de subsurface des produits en fer et en acier (tels que fissures, inclusions de scories, cheveux, etc.) et la perméabilité du fer et de l'acier. Après magnétisation, le champ magnétique à l'endroit discontinu de ces matériaux sera déformé, formant une partie de la fuite de flux magnétique et résultant en un champ de fuite magnétique. Attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique au niveau du défaut - une trace magnétique, dans des conditions d'éclairage appropriées, montrant l'emplacement et la forme du défaut

2. Utilisation

La machine de détection de défauts par particules magnétiques fluorescentes est utilisée pour détecter la surface et la subsurface des pièces ferromagnétiques (telles que : engrenage, couronne d'engrenage, arbre d'engrenage, etc.) dues à la forge, à la trempe, au meulage, à la fatigue causée par des fissures et des inclusions de scories et d'autres défauts fins.

Comment ça marche: La pièce est magnétisée. S'il y a une fissure ou un défaut, un "champ de fuite" est créé. Des particules magnétiques fluorescentes sont appliquées, qui se rassemblent à ces champs de fuite. Sous lumière UV (lumière noire), ces particules brillent intensément, rendant les défauts visibles.
· Défauts ciblés : Il identifie les fissures, les soudures, les inclusions, les retassures et autres défauts fins causés par la fatigue, le traitement thermique, la forge, la fonderie ou l'usinage.

Paramètre technique

Plage de détection:Diamètre d'engrenage≤700mm,hauteur≤410mm；

Diamètre axial≤300mm,Longueur＜700mm

Écartement des électrodes:0~410mm(réglable)

Courant circonférentiel:AC 0~8000A  Valeur effective(Avec contrôleur de phase de coupure)

Potentiel magnétique longitudinal:AC 0~18000AT Valeur effective(Avec contrôleur de phase de coupure)

Méthode de détection : détection par particules magnétiques fluorescentes

Mode de magnétisation : magnétisation circonférentielle, magnétisation longitudinale, magnétisation composite

Mode de serrage : serrage pneumatique

Effet de démagnétisation : rémanence inférieure à 0,3 mT

Sensibilité de détection : Film de test standard A1 (15/50) clairement affiché

Alimentation : triphasé cinq fils AC 380V 50Hz

3. Description de l'appareil

3.1 Système de contrôle électrique

Le système de contrôle est basé sur un automate programmable (API), qui contrôle le fonctionnement de deux électrodes et du dispositif de magnétisation-démagnétisation. Avec l'armoire de commande comme corps principal, il contient divers composants exécutifs, un circuit de déclenchement de magnétisation, un transformateur principal, etc.

Entrez le courant de magnétisation et d'autres paramètres via l'écran tactile. Avec le module d'entrée/sortie analogique de l'API pour réaliser la fonction de préréglage du courant de magnétisation.

Tous les indicateurs, boutons et feux de travail de l'hôte de détection de défauts adoptent une tension de sécurité de 24V.

L'hôte de détection de défauts, le démagnétiseur et le boîtier de l'armoire de distribution sont correctement mis à la terre.

3.2 Hôte

Machine principale : fuselage, réservoir de collecte en acier inoxydable, magnétiseur, système de pulvérisation.

Fuselage : Le fuselage est soudé à partir de matériaux de haute qualité, solide et esthétique. Il n'y a pas de structure à angle vif évidente dans la plage de hauteur de l'opérateur autour du fuselage.

Réservoir de collecte en acier inoxydable : Fabriqué en acier inoxydable de haute qualité pour la collecte en suspension magnétique.

Magnétiseur : composé d'un mécanisme de serrage, d'une électrode de magnétisation et d'une bobine de magnétisation. L'électrode de magnétisation magnétise la pièce de manière circonférentielle et la bobine de magnétisation la magnétise longitudinalement. La bobine et la plaque d'électrode sont en cuivre de haute qualité. Le mécanisme de serrage est entraîné par des composants pneumatiques, et la pièce est serrée entre deux électrodes pour former un circuit de magnétisation circonférentiel.

3.3 Système de pulvérisation par suspension magnétique

Il est composé d'un réservoir de collecte par suspension magnétique, d'une pompe à eau, d'une tuyauterie et d'une tête d'arrosage. Le réservoir de collecte est responsable de la collecte, de l'agitation et du pompage de la suspension magnétique de reflux vers la buse. Le réservoir de collecte de liquide est externe, et la roue universelle avec dispositif de frein est installée en bas. Le réservoir de collecte de suspension magnétique, la plateforme d'observation et le tapis roulant de démagnétisation de la machine principale sont tous récupérés dans le réservoir de collecte de liquide pour éviter les égouttements.

4. Marque principale et fournisseur des pièces électriques

Tous les composants et pièces de l'équipement sont des produits de marques célèbres importées ou nationales, les produits fabriqués en interne ont passé le contrôle de qualité.

5. Autres

5.1 Installation et mise en service

5.1 Assurance qualité et service après-vente

5.1.1 Tous les composants et matières premières de l'équipement doivent être achetés par le biais d'une sélection et d'une certification rigoureuses pour garantir qu'ils sont produits par des fabricants réguliers.

5.1.2 Toutes les pièces auto-fabriquées doivent être fabriquées à partir de matériaux qualifiés, conformément aux exigences du processus de conception.

9.1.3 La période de garantie sera de 12 mois à compter de la date de signature du rapport d'acceptation qualifié par les deux parties, et le service sera à vie.

5.2 Emballage et transport

5.2.1 Les caisses d'emballage doivent être emballées conformément aux spécifications standard.

5.2.2 Les frais d'emballage et de transport, les frais de transport et les primes d'assurance transport seront à la charge du Demandeur conformément aux normes nationales, tandis que les frais d'emballage seront à la charge du Fournisseur.

6. Tableau de configuration:

Mécanisme de magnétisation vertical (détection d'engrenages)

Mécanisme de magnétisation horizontal (détection d'arbres d'engrenage et de petites pièces)

Alimentation magnétisée (armoire de commande d'alimentation)

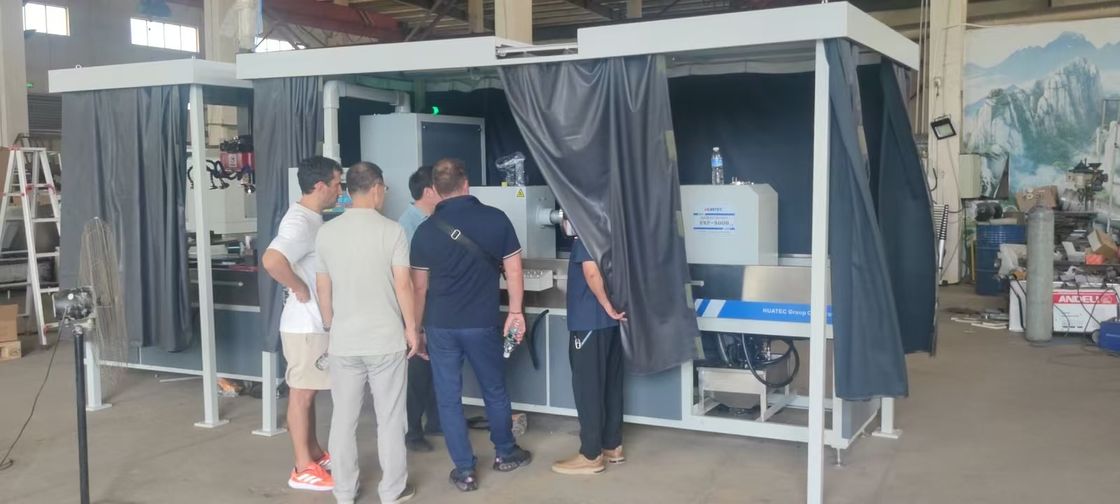

Chambre noire    2 jeux

Poudre magnétique fluorescente 1 jeu1 boîte

Film de test standard 1 jeu

Magnétomètre résiduel   1 jeuPédale

  1 jeuLampe UV suspendue

  1 jeu

  1 jeu
