Bloc d'étalonnage du panneau de contrôle du système de pénétrant PSM-5

Bloc d'étalonnage du panneau de surveillance du système de pénétration PSM-5

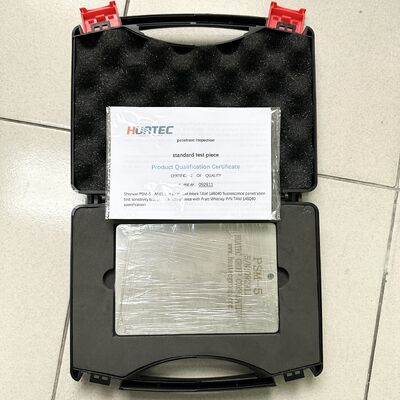

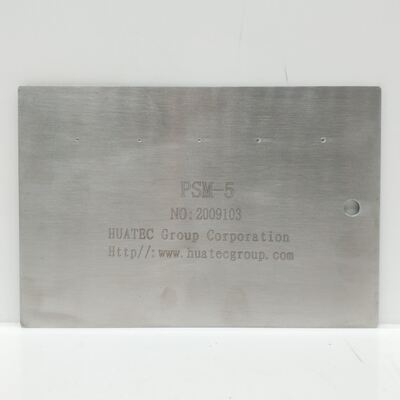

Panneau de surveillance du système de pénétration, un panneau en acier inoxydable, d'une épaisseur de 0,090" et mesurant 4 x 6 pouces. Une bande chromée court sur toute la longueur d'un côté du panneau. Cinq centres de fissures sont espacés uniformément dans le placage chromé par ordre de grandeur ; le plus grand est facilement visible avec des pénétrants de faible sensibilité, tandis que le plus petit est difficile à observer même avec des matériaux de haute sensibilité. Adjacent à la section plaquée de chrome se trouve une zone sablée d'une "rugosité moyenne", pour juger des caractéristiques de lavage du pénétrant.

Le panneau PSM-5 est disponible en deux versions. Les deux versions sont fabriquées selon les spécifications :

     Type sablé- possède une bande chromée qui a été légèrement sablée afin d'émousser la surface.

     Type lisse- la bande chromée de la seconde version n'est pas sablée.

Le traitement du panneau PSM-5 répond aux exigences MIL-STD-6866 et ASTM E-1417 pour la vérification quotidienne du système.

Utilisation du bloc de test PMS-5

Le "bloc de test de surveillance du système de pénétration" peut fournir une méthode pour déterminer rapidement la performance continue du système d'inspection par liquide pénétrant, qui peut refléter les divers facteurs du système. Les agents chimiques, les agents de nettoyage, les boîtes de séchage et les agents de développement sont normaux ou non. Le bloc de test PSM-5, également connu sous le nom de bloc de référence de défaut connu, peut révéler la perte de performance soudaine de chaque facteur, alertant ainsi l'opérateur de la défaillance de la performance du système pour éviter les erreurs et les omissions. Le bloc de test PSM-5 est l'outil le plus pratique pour l'inspection par perméation afin de répondre aux exigences de MIL-STD-6866 et ASTM E1417, et il répond également aux exigences de P&WA TAM146040.

Forme et structure du bloc de test PMS-5

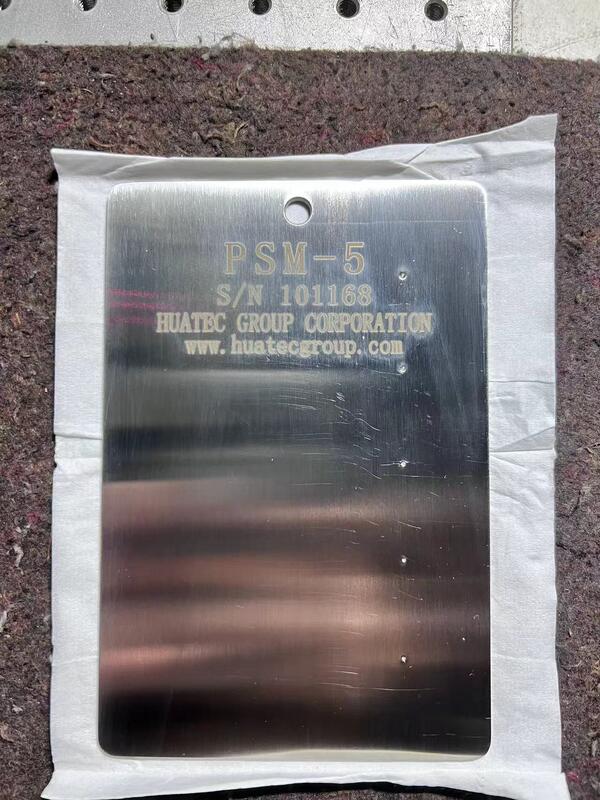

Le bloc de test PSM-5 est fabriqué selon la norme P&WA, sa matrice est en acier inoxydable, la surface est divisée en deux parties : zone de placage de chrome et zone de sablage, il y a 5 fissures radiales de différentes tailles réparties uniformément dans la zone de placage de chrome, sa forme et sa taille sont indiquées sur la figure 1. Le motif des 5 fissures radiales sur le bloc de test est un cercle en étoile ou une forme radiale. La zone de placage de chrome est polie miroir, et la zone de sablage a une rugosité moyenne.
