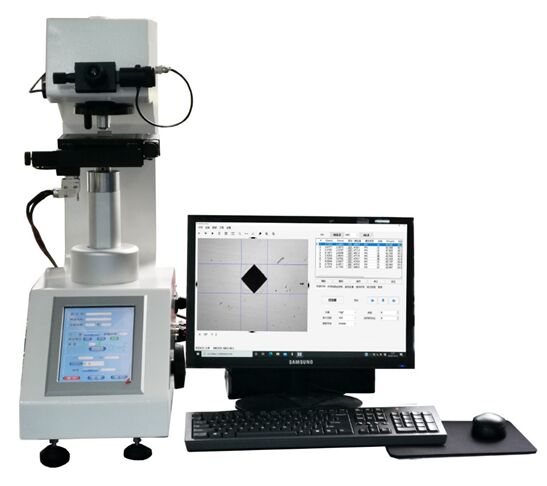

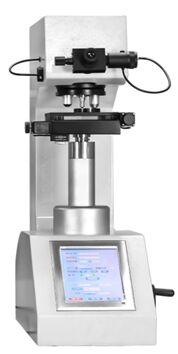

HVS-1MDT-AXY Tour rotative automatique avec écran tactile Testeur de dureté Vickers microscopique

Modèle

HV-1MDT

Force d'essai

10gf (0,098N),25gf (0,245N),50 gf (0,49 N),100 gf (0,98 N),200 gf (1.96N),300 gf (2.94N),500 gf ((4.9N),1 kgf (9,8 N)

Conforme à la norme

Le numéro d'enregistrement est le GB/T4340.2,Pour les appareils à commande numérique

Résolution de mesure

00,01 μm

Sortie d'affichage des données

L'écran tactile 8 pouces permet de lire, peut stocker 20 types de résultats de test, équipé d'un disque en U, d'une imprimante intégrée en option et d'une interface RS-232.

Réglateur de conversion

Je vous en prie.

Plage d'essai de dureté

8 à 2900HV

Méthode d'application de la force d'essai

Automatique (chargement, détention, déchargement)

Magnification

400X (test),100 fois(Tests et observations)

Temps de maintien de la force d'essai sous charge

1 à 99

Hauteur maximale admissible de l'échantillon

100 mm

Distance entre la tête et la paroi

Pour les véhicules à moteur

Banque d'essai X-Y

Taille:100*100 mm  Mobilité maximale:25*25 mm

Taille

540*260*650 mm

Le poids

Environ 50 kg.

Le pouvoir

AC220V+5%,50 à 60 Hz

Moteur de conduite

Moteur pas à pas

Contrôle du conducteur

La vitesse de déplacement dans l'axe X-Y peut être modifiée de manière flexible par un logiciel.

Taille

110 × 110 mm

Distance de déplacement maximale

50 × 50 mm dans le sens de l'axe X-Y

Distance de déplacement minimale

1- Je vous en prie- Je vous en prie

Vitesse de déplacement

1 à 10 mm/s,Réglable

Précision de répétition du déplacement

1um-3um Dans

Réglage du mode de mouvement de la plateforme

Vous pouvez cliquer sur n'importe quel point de l'interface sélectionner automatiquement le point, vous pouvez définir la position de départ de la ligne droite et l'emplacement du mouvement aléatoire,par le bouton de la souris sur la plate-forme de déplacement automatique X-Y étape porteuse pour 8 directions de contrôle du mouvement arbitraire, la vitesse peut être réglée, peut être automatiquement réinitialisé, peut être arbitrairement réinitialisé coordonnées zéro

Description du système

Compléter automatiquement la pression continue, le maintien de la charge, la lecture, l'enregistrement des données, en choisissant une méthode de mesure, toutes les mesures seront automatiquement terminées rapidement;

Sélectionner les lignes droites, les lignes en zigzag, les cercles, les arcs, les points aléatoires, les matrices et les modes d'auto-apprentissage en fonction des différents besoins;Le logiciel de traitement des données est utilisé pour améliorer la lisibilité des indentations non claires sur une surface non lisse;

La profondeur de la couche durcie formée après mesure continue de l'échantillon peut être indiquée sous forme de tableau.

Il peut facilement produire toutes sortes de données de mesure, table des valeurs de dureté, profondeur de couche de durcissement, valeur maximale, moyenne et minimale.

Contrôle du testeur de dureté

Le testeur de dureté peut être commandé automatiquement: tourelle automatique (objectif, intenter, commutateur automatique de lentille), chargement automatique, contrôle de mesure automatique

Vous pouvez régler la luminosité de la source lumineuse du testeur de micro dureté

Sélectionnez l'objectif de contrôle pour la conversion et de refléter dans l'interface logicielle pour calculer les changements de paramètres

Sélectionner ou commencer à contrôler les intrants du duromètre automatiquement dans la position de charge, charge, retenir, décharger et automatiquement retourner à la position de l'objectif de mesure

La charge définie par le duromètre peut être automatiquement reflétée sur l'interface logicielle

Mode de mouvement de la plateforme d'objets de commande (Patten)

Le système logiciel peut contrôler la plateforme de chargement automatique pour la programmation et le déplacement, qui peut être:

1) Mode de mesure (aléatoire A)

Utilisez ce mode pour supprimer et lire un point facultatif.

2) Mode de mesure (aléatoire B)

Mesure et lecture de n'importe quel point. Rotation de la position de coordonnée sélectionnée à n'importe quel angle.

3) Pression transversale (destination axe X) et indication

4) Pression longitudinale (direction de l'axe Y) et indication

5) Mode de mesure (ensemble de lignes A)

Utilisez ce mode pour appuyer et lire la surface dans un sens angulaire (mouvement en zigzag, c'est-à-dire la mesure de la profondeur de la couche durcie du mouvement de la ligne brisée).

6) Mode de mesure (ensemble de lignes B)

Utilisez ce mode pour des intervalles réguliers de pression et de lecture.

7) Méthodes de programmation mobiles telles que le mouvement des coordonnées de trajectoire

Les 8 lignes ci-dessus peuvent être réglées en même temps, chaque ligne peut régler 999 positions

Méthode de mesure

Mode automatique: chargement automatique + mesure automatique + affichage automatique des résultats de mesure

Mesure en mode manuel facultative

Méthode d'acquisition/reconnaissance d'image

Adopter des caméras de haute qualité et haute résolution d'une résolution de 12 millions et l'acquisition d'images originales de grande taille;Une variété de méthodes de compression d'image sont pratiques à utiliser (images adoptées et résultats de mesure pour le format de stockage, format de stockage d'images BMP, JPG et autres formats de fichiers courants).

Le système de mesure automatique de l'indentation Vickers adopte une technologie de reconnaissance de pixels et analyse l'image de l'indentation à l'aide d'un logiciel spécial d'analyse de l'indentation de dureté Vickers,et le logiciel d'analyse adopte la technologie de traitement d'image numérique algorithme de segmentation de bord pour extraire le bord d'indentation expérimentale, puis la méthode d'extraction du bord d'indentation de micro dureté consiste à analyser le signal d'échantillonnage de l'indentation d'essai avec la théorie de la résolution multi-ondes,et pour adapter la ligne de bord d'indentation à la méthode du moins carré, il est capable d'extraire rapidement et précisément et de calculer automatiquement la valeur de dureté Vickers à partir de la zone d'indentation de l'essai de dureté Vickers de la microstructure,et améliorer la lisibilité de l'indentation non transparente sur la surface non lisse.

Temps de mesure automatique

Environ 0,3 seconde / 1 indentation

Mesure de l'indentation répétitive

± 1,0%  (700HV/500gf)

Le creux minimum peut être mesuré

Environ 5.- Je vous en priem (mesure automatique)

Unité de mesure minimale

0.01- Je vous en prie- Je vous en prie

Langue

Anglais

Format de sortie des données

Fonction d'édition

Le rapport d'inspection peut être personnalisé selon les exigences de l'utilisateur;

Grâce à un logiciel de traitement des données, la profondeur de la couche durcie formée après mesure continue de l'échantillon peut être affichée sous forme de tableau.

Peut facilement produire une variété de données de mesure, table des valeurs de dureté, profondeur de couche durcie, maximum, moyenne, minimum, affichage et sortie d'images couleur avec valeur de dureté;

Valeur de dureté, tableau de dureté, graphique de profondeur de couche durcie, image insertion and other data can be flexibly edited and printed in "WORD" (optional "EXCEL") test report containing mathematical statistics and hardened layer depth curve and saved (WORD format) (optional "EXCEL"), peut également imprimer la topographie de l'échantillon observé et enregistrer.et l'analyse métallographique a été effectuée sous l'objectif de grossissement différent.
