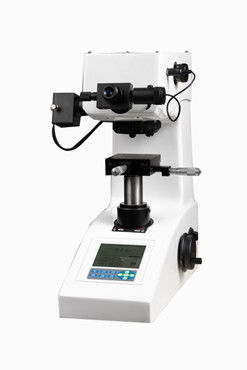

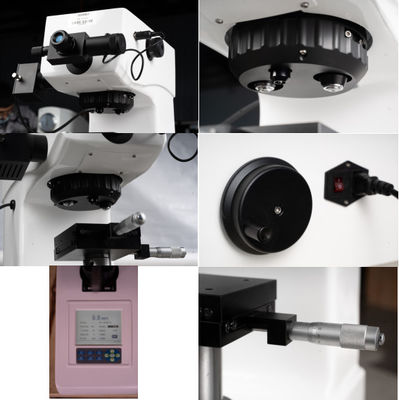

HVS-100MDX-AXY Tourelle entièrement automatique affichage numérique tactile Vickers Testeur de dureté
Le testeur de dureté micro Vickers HVS-100MDX-AXY entièrement automatique se compose de deux parties:
Je... THV-100MDX Tourelle automatique affichage numérique tactile Vickers Testeur de dureté
Je... Vickers est une marque américaine de chaussures.système de mesure et de contrôle automatique de dureté
HV-100MDX Tourelle automatique affichage numérique écran tactile Vickers testeur de dureté
Ⅰ,Présentation du produit:
Le HV-100MDXTesteur de dureté Vickers à écran tactile numérique à tourelle automatiqueest un:
1. 10 niveaux de force d'essai, force maximale 100 kg
2. Tour de briques automatique
3. Affichage numérique automatique de la dureté
4. 8 poucesinterface à écran tactile, facile à utiliser
Ⅱ,Principales caractéristiques
1. 10 niveaux de force d'essai, répondant à toutes les forces d'essai dans la norme
2. 8 poucesune interface à écran tactile facile à utiliser;
3. La tourelle tournante est équipée de deux objectifs à grossissement différent, 10X et 20X, qui peuvent être utilisés pour scanner un large éventail de contours d'échantillons à faible grossissement si nécessaire.
4. Les objectifs à grossissement 10X et 20X sont disponibles pour la mesure, et 40X est facultatif.
5. Au cours de l'essai, la tête de pression et la lentille d'objectif se changent automatiquement et le point d'essai est automatiquement positionné avec précision;
6. Il peut être étalonné selon des blocs de dureté standard ou des échelles de longueur, etla correction de dureté peut être effectuée automatiquement selon des valeurs de dureté élevées, moyennes et faibles, ce qui rend la valeur de dureté plus précise.
7. Conversion entre différentes valeurs de dureté;
8. Tous les paramètres d'essai et les résultats d'essai sont stockés sur une clé USB au format Excel pour faciliter le traitement des données et la sortie du rapport d'essai;
9. Les paramètres de réglage du test sont protégés par mot de passe;
10. La source lumineuse utilise une lampe à LED, qui a une longue durée de vie et n'a pas besoin de remplacer l'ampoule;
11. Une caméra intégrée, des images plus claires.
12. Plusieurs langues, y compris le chinois et l'anglais, sont disponibles pour la sélection;
Ⅲ,Paramètres techniques:
|
modèle
|
Le numéro de série HV-100MDX
|
|
Force d'essai
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N),60.0 Kgf (588N),80.0 Kgf (784N),100.0 Kgf (980 N)(La valeur de la force peut être personnalisée)
|
|
Normes de mise en œuvre
|
Je vous en prie.1, GBT4340.2, ASTM_E92
|
|
Conversion de la valeur de dureté
|
Selon les normes GB1172-99 et ASTM
|
|
La précision est bonne
|
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.
Pour les appareils de traitement des eaux usées
|
|
Méthode de chargement
|
Chargement/détention/déchargement automatique
|
|
Mécanisme de tour tournante
|
Automatique ou manuel
Lentille d'objectif - indentateur - lentille d'objectif commutation et rotation automatiques
La tourelle automatique fournit une séquence d'opération rapide et facile sans rotation manuelle de la tourelle, permettant une commutation automatique de l'objectif et de l'indentateur.Le centre de l'objectif et le centre de l'indentateur sont précisément alignés à 1 micronLa position du centre de l'objectif est réglable.
|
|
Unité d'essai minimale
|
00,01 μm
|
|
Sortie de données
|
Lecture de l'écran LCD, sauvegarde directement sur USB au format EXCEL
|
|
Échelle de conversion
|
Les États membres doivent fournir à l'autorité compétente les informations suivantes: HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Plage d'essai de dureté
|
8 à 2900HV
|
|
Méthode d'application de la force d'essai
|
Automatique (chargement, détention, déchargement)
|
|
Oculaire de mesure
|
10x électronique
|
|
lentille d'objectif
|
10X, 20X
|
|
Magnification totale
|
100 fois, 200 fois
|
|
Temps de maintien de la force d'essai
|
1 à 99
|
|
Hauteur maximale admissible de l'échantillon
|
160 mm
|
|
Distance entre le centre de l'indentateur et la paroi extérieure
|
160 mm
|
|
taille
|
580*190*700 mm
|
|
le poids
|
Environ 55 kg.
|
|
alimentation électrique
|
Pour les appareils électroniques+5%, 50 à 60 Hz
|
Ⅴ,Les accessoires standard:
|
Nom
|
quantité
|
Nom
|
quantité
|
|
Oculaire à micromètre
|
1
|
Banque d'essai plate
|
1
|
|
Bloc d'essai de dureté Vickers
|
2 pièces
|
Fuseau de secours (2A)
|
2 pièces
|
|
le câble de puissance
|
1 racine
|
sac à poussière
|
1
|
|
Disque flash USB
|
1
|
le stylet
|
1
|
|
Détecteur de déchets
|
1
|
Pieds de nivellement
|
4
|
|
Certificat de produit, carte de garantie
|
1 portion
|
manuel
|
1 portion
|
Système de mesure et de contrôle automatique de la dureté de Vickers HVS-AXY
Le système de mesure et de contrôle automatique de la dureté HVS-AXY Vickers est un système contrôlé par ordinateur développé indépendamment par Naibo (certificat d'enregistrement de logiciel no.: 2016SR176822).Il se connecte parfaitement avec divers modèles de Vickers (y compris Micro Vickers) Vickers testeurs de dureté pour former un parfait testeur de dureté système de mesure automatique.
Ce système de mesure automatique de dureté est principalement utilisé pour les essais de dureté Vickers de divers métaux et de certains matériaux non métalliques.Il peut mesurer la dureté de diverses pièces métalliques et pièces après post-traitement thermiqueIl convient également à la mesure de la profondeur effective de la couche durcie, des zones affectées par la chaleur des revêtements et des soudures.Il peut également être utilisé pour observer la structure métallographique interne de diverses pièces métalliques et pour capturer les, afficher et imprimer des images.
Le système est particulièrement adapté pour mesurer la dureté de surface, la courbe de distribution du gradient de dureté et la profondeur effective de la couche durcie des pièces traitées thermiquement.
一, Paramètres techniques
1. La caméra.est intégré avec 5millionsles pixels et l'image est claire.
2. OrdinateurSystème d'exploitation: Windows 10
3. Étape XY automatique de haute précision
|
moteur de conduite
|
moteur pas à pas
|
|
Contrôle du moteur
|
La vitesse de déplacement dans l'axe XY peut être modifiée de manière flexible par le logiciel
|
|
taille
|
110 × 110 mm
|
|
Distance de déplacement maximale
|
50 × 50 mm dans le sens XY
|
|
Distance de déplacement minimale
|
1- Je vous en prie- Je vous en prie
|
|
Vitesse de déplacement
|
1 à 10 mm/sec, réglable
|
|
Répétabilité du déplacement
|
Dans les 1um-3um
|
|
Réglage du mode de mouvement de la scène
|
Vous pouvez sélectionner automatiquement des points en cliquant sur n'importe quel point de l'interface avec la souris, définir la position de départ de la ligne droite et la position de mouvement aléatoire,et contrôler le mouvement de l'étape de traduction automatique XY dans 8 directions en cliquant sur la sourisVous pouvez régler la vitesse, réinitialiser automatiquement, et effacer les coordonnées à volonté.
|
4. Logiciels de mesure et de contrôle
|
Description du système
|
Il peut effectuer des analyses panoramiques et des analyses de bord.La méthode de mesure est utilisée pour compléter automatiquement le pressage continu, le maintien de la charge, la lecture et l'enregistrement des données.
Choisissez parmi des lignes droites, des lignes en zigzag, des cercles, des arcs, des points aléatoires, des matrices et des modes d'autoapprentissage selon vos besoins;améliorer la lisibilité des indentations peu claires sur les surfaces non lisses grâce à un logiciel de traitement des données;
La profondeur de la couche durcie formée après mesure continue de l'échantillon peut être indiquée sous forme de tableau;
Il peut facilement produire diverses données de mesure, table des valeurs de dureté, profondeur de couche durcie, valeur maximale, valeur moyenne et valeur minimale.
|
|
Contrôle du testeur de dureté
|
Contrôle automatique du testeur de dureté: tourelle automatique (lentille de l'objectif, intrus, commutation automatique de lentille de l'objectif), chargement automatique, contrôle automatique de mesure
La luminosité de la source lumineuse du testeur de microhardesse peut être réglée
Sélectionner pour contrôler la conversion de l'objectif et refléter les changements de paramètres de calcul dans l'interface logicielle
Sélectionner ou commencer à contrôler l'indentateur du testeur de dureté pour entrer automatiquement dans la position de charge, charger, retenir, décharger et retourner automatiquement à la position de la lentille de mesure
La charge définie par le testeur de dureté peut être automatiquement reflétée sur l'interface logicielle
|
|
Contrôler le mouvement de la scène (Patten)
|
Le système logiciel peut contrôler la scène automatique pour effectuer un mouvement programmé et peut effectuer:
1) Mode de mesure (aléatoire A)
Utilisez ce mode pour frapper et lire un point arbitraire.
2) Mode de mesure (aléatoire B)
Mesurez et lisez n'importe quel point. Faites pivoter la position de coordonnée sélectionnée par n'importe quel angle.
3) Effectuer une pression et une lecture horizontales (axe X)
4) Pression et lecture longitudinales (dans la direction de l'axe Y)
5) Mode de mesure (ensemble de lignes A)
Utilisez ce mode pour frapper et lire la surface dans une direction qui est inclinée (mouvement en forme de Z, c'est-à-dire mouvement de ligne cassée pour la mesure de la profondeur de la caisse).
6) Mode de mesure (ensemble de lignes B)
Utilisez ce mode pour appuyer et lire à intervalles fixes.
7) Suivre le mouvement des coordonnées et autres méthodes de programmation du mouvement
Le ci-dessus peut régler 8 lignes droites en même temps, et chaque ligne droite peut régler 999 positions
|
|
Méthode de mesure
|
Mode automatique: chargement automatique + mesure automatique + affichage automatique des résultats de mesure
Mesure en mode manuel facultative
|
|
Méthodes d'acquisition/reconnaissance d'images
|
Adoption d'une caméra haute résolution de haute qualité d'une résolution de 5 millions et d'une acquisition d'images originales de grande taille;plusieurs méthodes de compression d'image sont pratiques à utiliser (les résultats d'images et de mesures sont stockés dans des formats de fichiers communs tels que BMP et JPG).
Le système de mesure automatique de l'indentation Vickers utilise la technologie de reconnaissance de pixels pourAnalyser l' image de l' entaille par le logiciel spécialisé Vickers.Le logiciel d'analyse utilise une technologie de traitement d'image numérique et un algorithme de segmentation des bords pour extraire le bord d'indentation de test,et utilise ensuite la théorie de la résolution multi-ondelet pour analyser le signal d'échantillonnage de l'indentation d'essai. La méthode des moindres carrés est utilisée pour ajuster le bord d'indentation à la ligne droite pour extraire le bord d'indentation de micro dureté.Cette méthode permet d'extraire rapidement et avec précision la zone d'indentation de l'essai de dureté de la microstructure Vickers et de calculer automatiquement la valeur de dureté de Vickers, par conséquentl'amélioration de la lisibilité des indentations peu claires sur les surfaces non lisses.
|
|
Temps de mesure automatique
|
Environ 0,3 seconde / 1 indentation
|
|
Répétabilité des mesures
|
±1,0% (700HV/500gf)
|
|
Entraînement mesurable minimal
|
Environ 5- Je vous en priem (mesure automatique)
|
|
Unité de mesure la plus petite
|
0.01- Je vous en prie- Je vous en prie
|
|
langue
|
Anglais
|
|
Format de sortie des données
Caractéristiques d'édition
|
Les rapports d'inspection peuvent être personnalisés selon les exigences de l'utilisateur;
Grâce à un logiciel de traitement des données, les valeurs de profondeur de la couche durcie formée après une mesure continue de l'échantillon peuvent être affichées sous forme de tableau;
Il peut facilement produire diverses données de mesure, table des valeurs de dureté, profondeur de couche durcie, valeur maximale, valeur moyenne, valeur minimale et afficher et produire des images couleur avec des valeurs de dureté;
Les valeurs de dureté, les tableaux de dureté, les graphiques de profondeur de couche durcie, and image insertion data can be flexibly edited and printed in WORD (EXCEL optional) to produce test reports containing mathematical statistics and hardened layer depth curves (WORD format) (EXCEL optional)La topographie des échantillons observés peut également être imprimée et enregistrée, reflétant directement la microstructure de l'indentation et du fond.L'analyse et l'observation métallographiques peuvent également être effectuées sous différents objectifs de grossissement.
|
二, Portée de la fourniture:
|
|
HVSJe ne sais pas.Système de mesure et de contrôle automatique de la dureté AXY Vickers
|
1 série t
|
|
1
|
Boîte automatique à étages et à entraînement (150×150 mm, X, Y voyage 50 mm)
|
Un pour cent.
|
|
2
|
L' ordinateur de marque
|
Un pour cent.
|
|
3
|
Caméra numérique industrielle 1,3 million de pixels
|
Un pour cent.
|
|
4
|
Adaptateur optique et support C
|
Un pour cent.
|
|
5
|
Disque flash USB (contenant le logiciel HVS-AXY)
|
1pc
|
三, Service après-vente
1. Délai de livraison
La livraison aura lieu dans les 10 jours ouvrables suivant la signature et l'entrée en vigueur du contrat.
2. Données techniques
1) Le fournir à l'acheteur la garantie de vérification de la qualité en usine et les informations techniques aléatoires complètes avec l'instrument;
2) Le fournir à l'acheteur une version chinoise du manuel d'utilisation accompagnant l'instrument, y compris le manuel d'installation, d'utilisation, d'entretien, d'utilisation et de réparation de l'instrument;
3) Les produits Des logiciels spéciaux dotés de droits de propriété intellectuelle indépendants et un CD de sauvegarde sont fournis au hasard, et les utilisateurs jouissent du droit à vie d'utiliser le logiciel.
3. Installation, mise en service, acceptation et formation
1) Le Responsable de l'installation et du débogage gratuits de l'équipement après son arrivée;
2) Le Sur le site de l'utilisateur, les deux parties doivent inspecter et accepter l'apparence, le fonctionnement et l'exactitude de l'équipement conformément aux normes nationales pertinentes, aux accords techniques, aux listes de configuration,paramètres techniques du produit et indicateurs techniques d'usine;
3) Les produits Après l'acceptation finale de l'équipement, le fournisseur est responsable de la formation gratuite sur place sur son utilisation, maintenance and repair procedures of the equipment to the user's operating technicians for a period of 2 working days (to ensure that the user's technicians can operate independently and perform basic maintenance on the equipment).
4. Garantie et réparation
1) Le La période d'assurance de la qualité du produit est12mois;
2) Le Après l'acceptation finale de l'équipement, les pièces et les services seront fournis gratuitement pendant la période de garantie et seront garantis en temps opportun et efficacement;(Après que l'acceptation est terminée, la période de garantie sera calculée à compter de la date de signature de l'acceptation par les deux parties)
3) Les produits Après l'expiration de la période de garantie de l'équipement, nous pouvons toujours fournir un soutien technique et une fourniture préférentielle de pièces de rechange.
5. Engagement en matière de service après-vente
1) Le Nous avons des centres de services de maintenance fixes et du personnel de maintenance professionnel en Chine pour fournir des services de maintenance à vie;
2) Le Lorsque l'équipement tombe en panne, le fournisseur doit répondre dans les 8 heures suivant la réception des informations de l'utilisateur, arriver sur le site de l'utilisateur dans les 48 heures,éliminer le problème et mettre l'équipement en service dans les 3 jours ouvrablesSi l'équipement doit être retourné à l'usine pour réparation,le fournisseur garantit de fournir des équipements similaires pour une utilisation temporaire afin que l'essai et l'inspection de l'utilisateur puissent se dérouler normalement;.
3) Les produits La garantie de visiter l'utilisateur au moins une fois pendant la période de garantie;
4) Les produits Fournir un soutien technique gratuit aux utilisateurs en fonction de leurs besoins.
