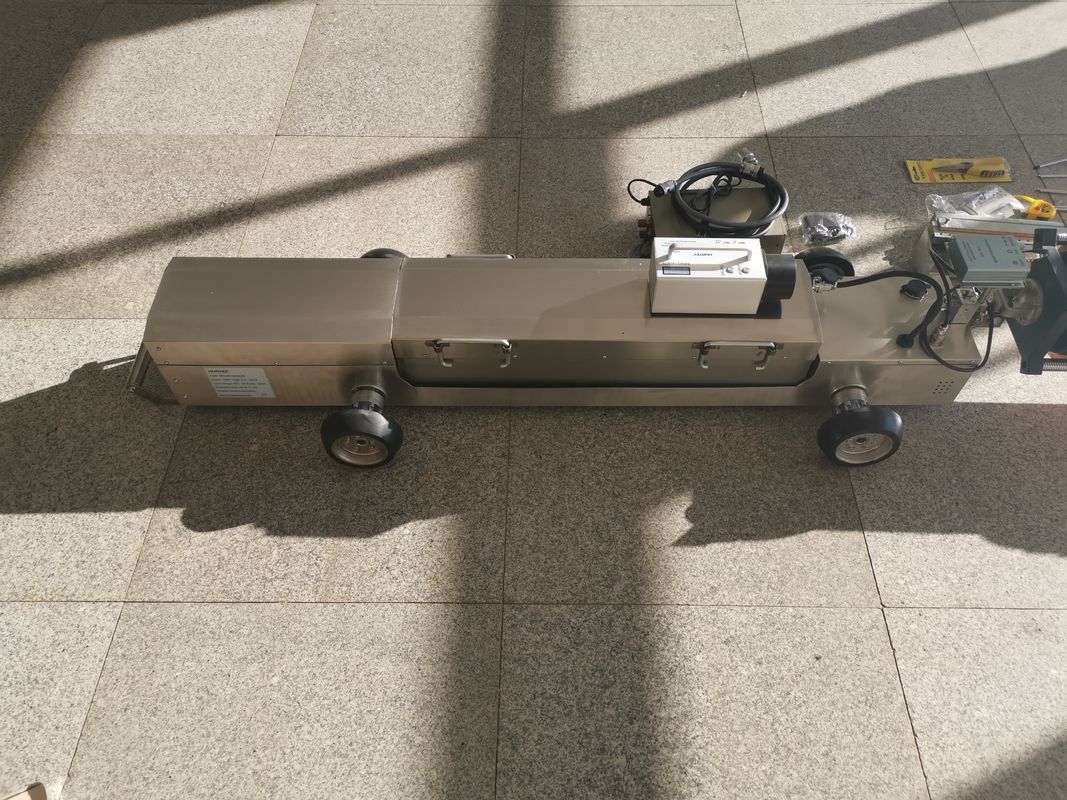

Chenille de tuyau à rayons X HUATEC HXPC-100B1
Principaux objets de détection
·Inspection des soudures circonférentielles de tuyauterie : une exposition panoramique à 100 % est effectuée sur les soudures circonférentielles bout à bout des tuyauteries pour détecter des défauts tels que la porosité, l'inclusion de laitier, le manque de pénétration, les fissures, etc. Ce type de détection utilise généralement un faisceau de rayons X à 360 ° x 30 ° pour assurer une imagerie circulaire de la soudure.
·Détection de corrosion et d'épaisseur de paroi du corps de tuyauterie : il peut identifier la corrosion, l'érosion et la perte d'épaisseur de paroi de la paroi intérieure de la tuyauterie, y compris la corrosion sous la couche d'isolation (CUI) de la tuyauterie avec couche d'isolation, et ne nécessite généralement pas d'arrêt ou de retrait de la couche d'isolation.
·Anomalies structurelles internes : des blocages, des dépôts, des déformations ou d'autres dommages mécaniques sont détectés à l'intérieur de la tuyauterie.
Paramètres
|
Modèle de chenille
|
HXPC-100B1X
|
|
Diamètre intérieur de tuyau applicable
|
Φ400-1100 mm
|
|
Pente de montée optimale du tuyau de nettoyage
|
12°
|
|
méthode de contrôle
|
Positionnement magnétique
|
|
tension de sortie
|
150-250 kv
|
|
Courant de sortie
|
3 mA
|
|
temps d'exposition
|
0-3 min
|
|
précision de positionnement
|
±5 mm
|
|
Vitesse de déplacement
|
12 m/min
|
|
Tension / capacité de la batterie
|
108V/7AH,108V/12AH
|
|
Distance de marche sans exposition
|
2000m
|
|
Épaisseur de paroi applicable
|
≤34mm
|
|
Longueur totale de la chenille mm
|
2100(corps de la voiture 1100mm, patins 550mm)
|
|
Mode d'entraînement
|
Entraînement simple
|
|
taille du point focal
|
2.0*2.0
|
|
Angle de rayonnement X
|
360°*30°
|
|
Température ambiante de fonctionnement
|
-20°C à +75°C
|
|
température de stockage
|
0°C à +60°C
|
|
Humidité ambiante applicable
|
≤85%
|
|
Poids du boîtier de batterie
|
21Kg,42Kg
|
|
Poids du générateur
|
13kg
|
|
Poids de montée
|
30kg
|
|
Rayon de braquage de la chenille
|
＞7D
|
|
Type de générateur
|
HUATEC XXGH-2505 tube céramiqueCaractéristiques
|
l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres. l
Le récepteur magnétique a 8 gammes d'engrenages, ce qui satisfait les exigences de différents diamètres.
