Indicateur de qualité d'image radiographique

Indicateur de qualité d'image radiographique
Indicateur de qualité d'image radiographique Indicateur de qualité d'image radiographique Indicateur de qualité d'image radiographique Indicateur de qualité d'image radiographique

Image Grand :  Indicateur de qualité d'image radiographique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Numéro de modèle: Le QI
Contact

Indicateur de qualité d'image radiographique

description de
Nom: Indicateur de qualité d'image radiographique utiliser: IQI consiste à vérifier la sensibilité du système global de tests radiographiques
Application: radiographie industrielle pour la sécurité et l'assurance qualité Mots-clés: Indicateur de qualité d'image radiographique
Mettre en évidence:

Outil d'indicateur de qualité d'image radiographique

,

Vérificateur de qualité d'image pour le contrôle non destructif

,

Dispositif d'évaluation de la qualité des équipements à rayons X

Indicateur de Qualité d'Image Radiographique

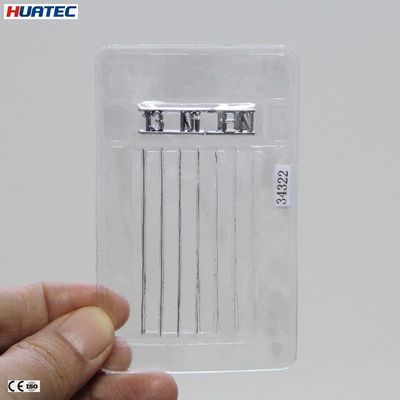

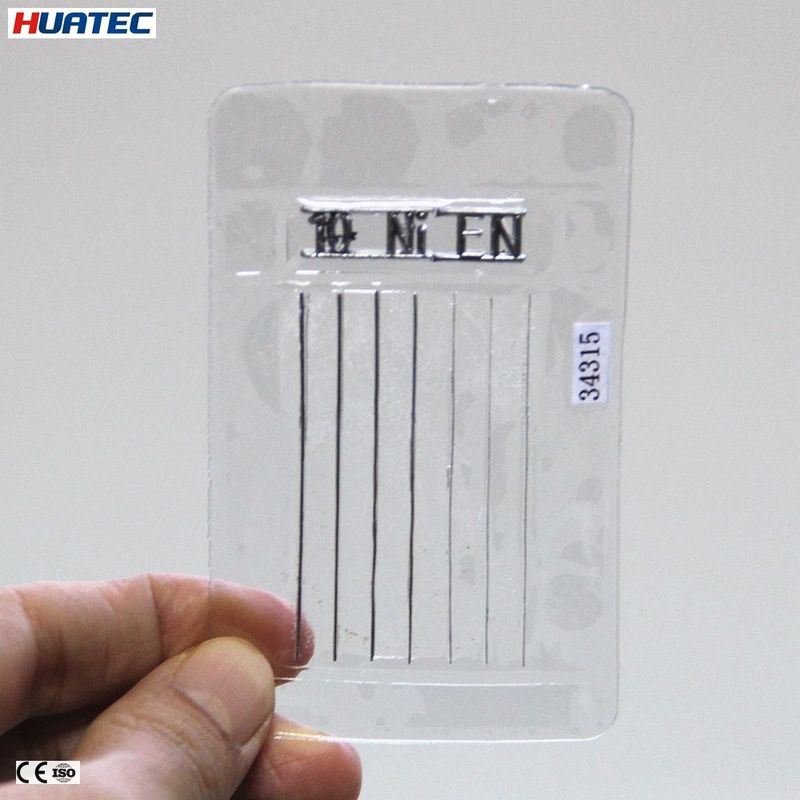

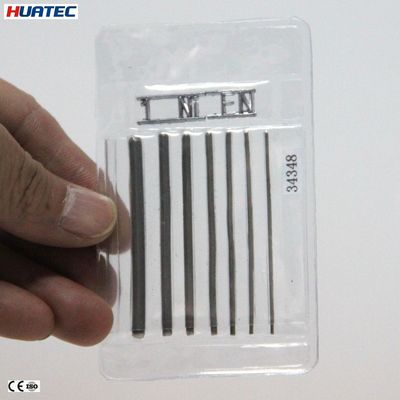

Un Indicateur de Qualité d'Image (IQI), communément appelé pénétrant, est un dispositif de référence utilisé en radiographie industrielle (contrôle par rayons X ou rayons gamma). Ce n'est pas un détecteur de défaut en soi, mais un outil pour garantir que l'image radiographique (radiographie) est de qualité suffisante pour révéler les défauts s'ils sont présents.


L'objectif principal d'un IQI est de vérifier la sensibilité de l'ensemble du système de contrôle radiographique.


Codes Matériaux Courants : Ils sont souvent désignés par des codes matériaux tels que :
  · Fe : Pour l'acier (fer)
  · Al : Pour l'aluminium
  · Cu : Pour le cuivre
  · Ti : Pour le titane
  · Ni : Pour le nickel
· Matériaux Spécialisés : Pour l'inspection de pièces moulées ou de soudures, le matériau de l'IQI est sélectionné en fonction du groupe de densité du métal de base.

IQI 1A Fe ASTM 50mm    fer,s/s
IQI 1B Fe ASTM 50mm    fer,s/s
IQI 1C Fe ASTM 50mm    fer,s/s
IQI 1D Fe ASTM 50mm    fer,s/s
IQI 1A CrNi ASTM 50mm   s/s
IQI 1B CrNi ASTM 50mm  s/s
IQI 1C CrNi ASTM 50mm   s/s
IQI 3A Ni ASTM 50mm
IQI 3B Ni ASTM 50mm
IQI 3C Ni ASTM 50mm
IQI DIN/EN FE 50MM-1 ISO6
IQI DIN/EN FE 50MM-1 ISO7
IQI DIN/EN FE 50MM-6 ISO12
IQI DIN/EN FE 50MM-10 ISO16
IQI DIN FE 50MM-13-19
IQI 1 FE EN 50MM    EN462-1
IQI 6 FE EN 50MM     EN462-1
IQI 10 FE EN 50MM     EN462-1
IQI 13 FE EN 50MM     EN462-1
IQI 10 FE EN 25MM     EN462-1
IQI ASTM E 1025 & E 142
IQI H 1 FE EN  EN462-2
IQI H 5 FE EN EN462-2
IQI H 9 FE EN EN462-2
IQI H 13 FE EN EN462-2
Domaines d'Application (Usage Industriel)
Les IQI sont obligatoires dans toute industrie qui s'appuie sur la radiographie pour la sécurité et l'assurance qualité. Ils sont utilisés partout où les codes et normes (comme ASME, ISO ou ASTM) régissent l'inspection.
· Pétrole et Gaz : Inspection des soudures de raccordement de pipelines et des récipients sous pression (conformément souvent à API 1104 ou ASME V).
· Aérospatiale : Inspection de composants critiques (cellules, moteurs, trains d'atterrissage) pour détecter les micro-fissures dans les alliages légers.
· Automobile : Contrôle qualité des blocs moteurs, des pièces de suspension et des pièces moulées pour détecter la porosité.
· Production d'Énergie : Évaluation des tubes de chaudières, des turbines et des composants de réacteurs nucléaires.
· Acier de Construction & Bâtiment : Vérification de l'intégrité des soudures dans les ponts, les bâtiments et les machines lourdes.

Indicateur de qualité d'image radiographique 0

Indicateur de qualité d'image radiographique 1

Indicateur de qualité d'image radiographique 2
