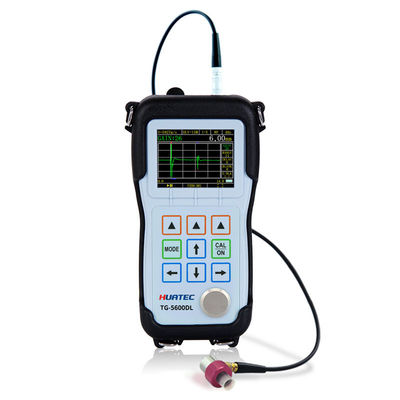

TG-5600DL, mesureur d'épaisseur par ultrasons portable de haute précision avec enregistreur de données A-Scan B-Scan

TG-5600DL Jauge d'épaisseur ultrasonique portable de haute précision avec enregistreur de données A-Scan B-Scan

Le HUATEC TG-5600DL est une jauge d'épaisseur ultrasonique portable. Basé sur les principes de fonctionnement de la mesure ultrasonique, le TG-5600DL est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à 0,001 millimètre ou 0,0001 pouce, et est largement utilisé dans une variété d'applications de mesure d'épaisseur.

Les utilisateurs peuvent mesurer l'épaisseur à partir d'un seul côté du matériau mesuré, sans endommager la pièce.

Le TG-5600DL peut afficher simultanément les lectures d'épaisseur et les A-scans, permettant aux utilisateurs de vérifier les formes d'onde. L'affichage de l'écho aide les utilisateurs à contrôler la mesure, de sorte que la plage de mesure d'épaisseur est grande, les valeurs de mesure sont correctes, et les erreurs liées au matériau dans la mesure peuvent également être évitées. La fonction B-scan est utilisée pour observer le profil inférieur de la pièce mesurée. La sonde se déplace le long de la surface de la pièce pour afficher la coupe transversale de la pièce.

Cette jauge peut être utilisée dans la fabrication, l'industrie de la transformation des métaux, l'aérospatiale, le transport ferroviaire, l'industrie chimique, l'industrie d'inspection des marchandises et d'autres domaines de test. En plus de mesurer avec précision une variété de plaques et de pièces usinées, elle permet de surveiller une variété de tuyaux et de récipients sous pression dans les équipements de production afin de surveiller davantage leur amincissement après corrosion pendant l'utilisation, ce qui en fait un outil indispensable dans l'industrie du contrôle non destructif.

La fonction de stockage est facultative, selon les besoins différents des clients, et l'enregistreur de données intégré de grande capacité peut stocker jusqu'à 100 000 valeurs de mesure d'épaisseur et 400 formes d'onde. D'autres fonctions peuvent être optionnelles, telles que la mesure d'épaisseur multicouche, la résolution ultra-élevée, la mesure d'épaisseur à grande portée, la réduction numérique du bruit et le mode fenêtre, la couche d'oxyde de paroi interne, la communication en temps réel, le multicanal et d'autres options.

Paramètres principaux

Fonctions de mesure principales

• La plupart des mesures de matériaux peuvent être effectuées à l'aide de transducteurs à élément unique.

• Plage de mesure d'épaisseur : 0,01 mm ~ 38 m, selon le matériau mesuré, la sonde, les conditions de surface, la température et la configuration sélectionnée.

• Déterminer la vitesse du son d'un matériau de vitesse sonore inconnue

• Haute résolution : la résolution d'affichage normale est de 0,001 mm, la résolution ultra-haute optionnelle peut atteindre 0,0001 mm.

• Unités de mesure : millimètres, pouces, microns et mils.

• Mesure à haute température : températures jusqu'à 500°C.

• Menu de configuration par défaut du système : Pour la commodité de l'utilisateur, il a été configuré selon les conditions par défaut pour l'utilisation de la sonde de l'instrument.

• Fonction de pause : permet les opérations de traitement post-mesure. Ajustez commodément tous les paramètres pour obtenir des données de mesure stables.

• Fonction d'affichage de forme d'onde plein écran : augmente la zone d'affichage de l'écho de 20 %, offrant à l'opérateur une expérience de grande fenêtre.

• Indication de l'intensité de l'écho : Plus l'écho est fort, plus le nombre de barres indicatrices est affiché, en particulier l'affichage numérique, qui est plus utile.

• Mode B-scan basé sur le temps : Il est utilisé pour observer le profil inférieur de la pièce à mesurer.

• Mode Différence/Taux de réduction : La différence d'épaisseur par rapport au point de consigne est affichée et exprimée en pourcentage du taux de réduction.

• Gain variable TDG : L'impulsion initiale ou l'écho d'interface peut être efficacement réduit en diminuant le gain initial, et l'écho de fond de l'échantillon testé peut être augmenté en augmentant le gain maximum, ce qui facilite la mesure.

Mode de mesure : Pulse-Écho (P-E), Interface-Écho (I-E), Écho-Écho (E-E), Écho multiple (I-ME), Vérification d'écho double (E-EV)

Configuration standard

Accessoires optionnels

Le tableau répertorie la vitesse de propagation des ultrasons dans divers matériaux courants. Il est uniquement à titre de référence. La vitesse réelle de ces matériaux peut différer de la vitesse indiquée dans le tableau pour diverses raisons, par exemple, la composition du matériau, l'orientation préférentielle des grains, la porosité et la température, etc. Par conséquent, pour obtenir la meilleure précision de mesure, un échantillon fabriqué à partir d'un matériau spécifique doit d'abord être testé pour confirmer la vitesse du matériau spécifique.

Liste des vitesses des matériaux

Remarque :Le tableau ci-dessus est fourni à titre indicatif uniquement. Pour l'étalonnage de la vitesse réelle, reportez-vous à la section 6.2, étalonnage de la vitesse.
