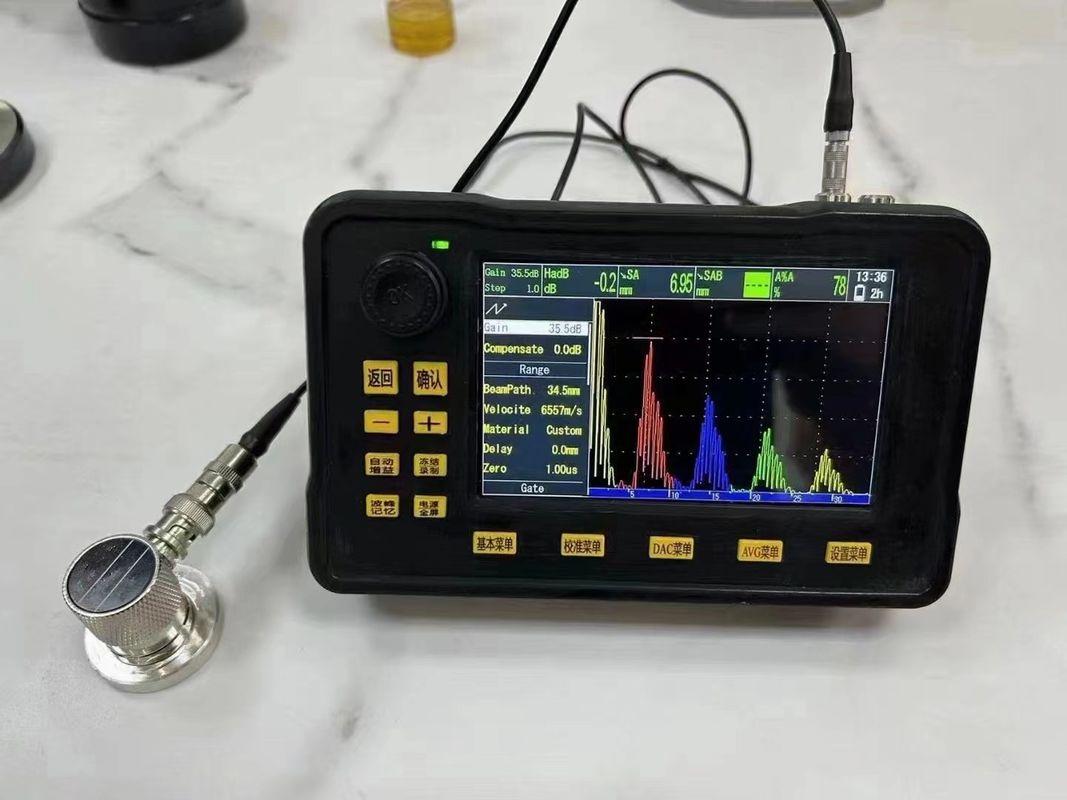

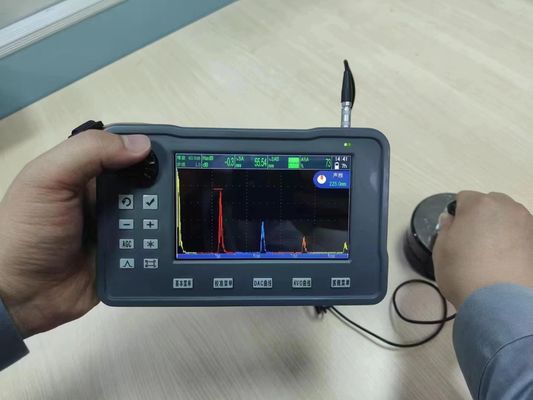

Détecteur de défauts à ultrasons FD540mini
Une brève introduction
Le détecteur de défauts à ultrasons FD540mini est un nouveau type de produit de test à ultrasons lancé par notre société, largement utilisé dans les industries telles que les chaudières, les récipients sous pression, l'énergie, le pétrole, les produits chimiques,pétrole offshoreIl peut facilement détecter, par exemple, les émissions de gaz à effet de serre, les gazoducs, la construction navale, l'automobile, la fabrication mécanique, la métallurgie, le traitement des métaux, les structures en acier, le transport ferroviaire, l'énergie nucléaire, les universités, etc.trouver, évaluer et diagnostiquer divers défauts internes (fissures, relâchements, pores, inclusions, etc.) dans les pièces.résistance forte, haute sensibilité, réponse rapide et fréquence d'émission répétitive maximale allant jusqu'à 10000 Hz. Il s'agit d'un produit de détection de défauts ultrasoniques extrêmement portable.
Caractéristiques
1: La carrosserie est légère et adaptée au fonctionnement à une main.
2: PD65W de charge rapide + 12 heures de batterie.
3: écran haute définition IPS de 5,0 pouces avec une toute nouvelle interface utilisateur.
4: Prise en charge du toucher plein écran, fonctionnement rapide des gestes, clavier virtuel,
facile à utiliser
5: avec DAC, AVG, gain automatique, mémoire de pointe, couleur demi-span, B-scan
et autres fonctions professionnelles.
6: y compris la commutation en chinois et en anglais, exportation de données vers une carte SD, en ligne
mise à niveau, capture d'écran et beaucoup d'autres fonctions pratiques.
Paramètres techniques
|
Portée de détection
|
10m(Acier au carbone à onde longitudinale)
(Exigences en matière de performances métrologiques:
≥3500 mm)
|
|
Mode impulsionnel
|
Pulsation pointue, onde carrée, onde double carrée
|
|
Voltage d'impulsion
|
25 VJe ne sais pas.réglable à 300 V 25 V à pas
|
|
Largeur d'impulsion
|
0nsJe ne sais pas.500 ns réglable en continu, 10 ns de vitesse
|
|
Amortissement
|
réglable fort et faible
|
|
Répétition du pouls
fréquence
|
d'une puissance de sortie supérieure à 50 W,
avec une fréquence de 10 Hz
|
|
Les gains
|
120dB, le rythme est de 0,1dB, 1dB, 10dB
|
|
Largeur de bande
|
0.1 MHzJe ne sais pas.20 MHz
|
|
Filtre à ondes
|
1M à 5M
|
|
Écran d'affichage
|
5.0 pouces LCD, la taille effective de l'affichage est de 108 mm de long et 64 mm de large
|
|
Résolution
|
800 × 480
|
|
Interface avec les instruments
|
LEMO-00 C5 à double
|
|
Alerte électrique
|
Alarme de la porte A, B
|
|
Interface de sortie
|
USB de type c
|
|
Mode de détection
|
Pleine onde, demi-onde positive, demi-onde négative, RF
|
|
Porte
|
Indépendant A, B et
|
|
Mode de mesure
|
Pic, côté vague
|
|
La mémoire
|
Carte SD 1G
|
|
Enregistrer le contenu
|
Enregistrement continu à un seul cadre, à plusieurs images (≤ 200 images)
|
|
Mode quantitatif
|
courbe DAC,courbe de la moyenne (DGS)
|
|
Fonctions auxiliaires
|
Soutenez le toucher, clavier virtuel, PD rapide
Chargement, gain automatique, mémoire maximale, blocage
|
|
Détection de défauts
les normes
|
AWS D1.1/D1 est une5,NB/T 47013,Le numéro de série est le numéro de série.,Les produits de la catégorie 1 doivent être présentés dans la catégorie 1
|
|
Taille et poids
|
183 mm × 113 mm × 45 mm 780 g,La batterie est incluse
|
|
Batterie
|
12 heures
|
|
Unité
|
Métrique, impérial
|
|
Température de fonctionnement
|
-10°CJe ne sais pas.55°C
|
|
Chargeur
|
Général AC(100Je ne sais pas.Pour les appareils électroniques,50Je ne sais pas.60 Hz)
|
|
Résolution
|
36 dB
(Exigences de performance métrologique:≥ 26 dB)
|
|
Plage dynamique
|
40 dB
(Exigences de performance métrologique:≥ 26 dB)
|
|
Marge de sensibilité
|
60 dB
(Exigences de performances métrologiques:≥ 42 dB)
|
|
Linearité verticale
|
20,8%
(Exigences de performances métrologiques:≤ 6%)
|
|
Légères
Légèreté
|
00,6%
(Exigences de performances métrologiques:≤ 2%)
|
|
Langue
|
Chinois/anglais
|
Configuration standard
|
Numéro de sérieR
|
Nom
|
Numéro
|
|
1
|
Hôte FD540mini
|
1
|
|
2
|
Probe (sonde droite de haute précision, sonde d'angle)
|
2
|
|
3
|
Ligne de sonde
|
2
|
|
4
|
Chargeur
|
1
|
|
5
|
Lignes électriques
|
1
|
|
6
|
Manuel d'utilisation
|
1
|
|
7
|
Certificat de conformité
|
1
|
|
8
|
Carte de garantie
|
1
|
|
9
|
Banque de puissance
|
1
|
