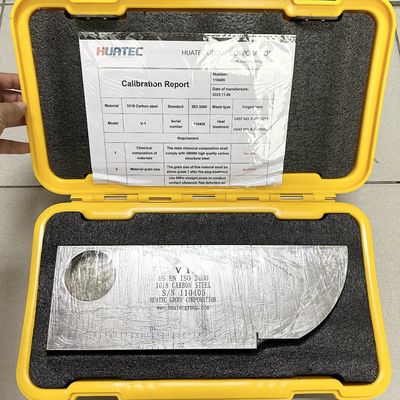

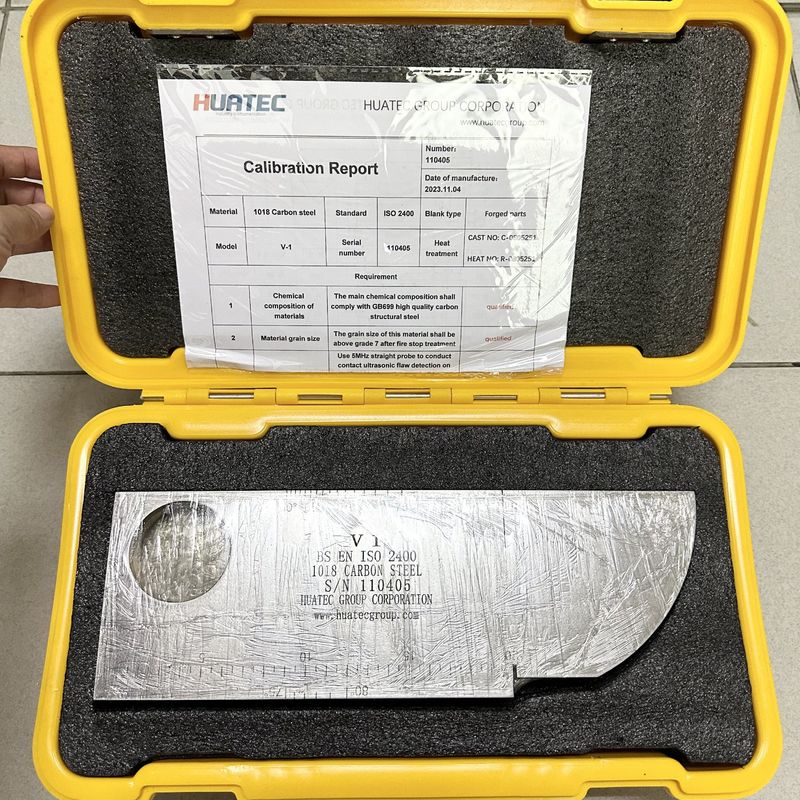

Bloc d'étalonnage IIW V1

Bloc de calibration IIW V1

Norme : ISO2400-1972E

Le bloc de test IIW (bloc de test V-1) est également appelé bloc de test hollandais. C'est un bloc de test de norme internationale approuvé par l'Institut International de la Soudure (IIW) et recommandé par l'Organisation Internationale de Normalisation (ISO). La forme et les dimensions sont indiquées sur la figure 1-1 :

Points principaux d'utilisation :

(1) La plage dynamique, la linéarité horizontale et la plage de détection des ondes longitudinales du détecteur de défauts peuvent être mesurées en utilisant une épaisseur de bloc de test de 25 mm ;

(2) L'arc de 50 et le trou traversant de 1,5 mm sont utilisés pour déterminer la marge de sensibilité de l'angle de réfraction de la sonde oblique et de la sonde droite à ondes longitudinales. Il est également possible d'estimer grossièrement la taille de la zone morte de la sonde droite et la capacité de pénétration de l'instrument de mesure combiné à la sonde.

(3) Le point d'incidence et la zone morte de la sonde inclinée sont mesurés en utilisant la surface d'arc R100mm, et la proportion de l'axe temporel et le point zéro peuvent être corrigés ;

(4) La résolution longitudinale de la sonde droite peut être mesurée avec le plan d'entaille de 85 mm, 91 mm et 100 mm ;

(5) Utiliser le bord de l'équerre du bloc de test pour mesurer l'angle de déviation du faisceau sonore de la sonde inclinée.

Spécification :

Description:
Utilisé pour l'étalonnage des transducteurs de cisaillement et longitudinaux, et la vérification du point de sortie et de l'angle de réfraction des coins de cisaillement. Peut également être utilisé pour la vérification de la résolution et de la sensibilité.
