Bloc d'étalonnage IIW V2

Bloc d'étalonnage IIW V2

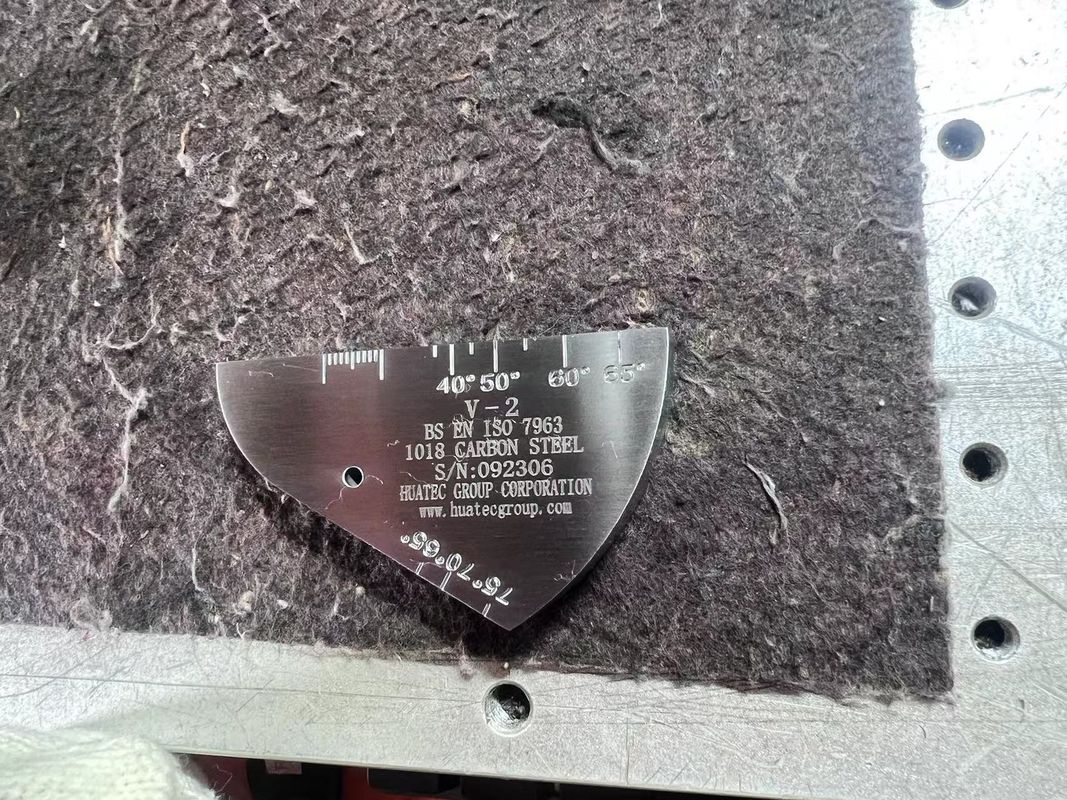

Le bloc d'essai IIW2 (bloc d'essai V-2) est le bloc d'essai standard approuvé par la Société internationale de soudage.Le bloc d'essai V-2 présente l'avantage d'être léger et facile à transporter., particulièrement adapté à une utilisation sur le terrain.

Principaux points d'utilisation:

(1) Le point d'incidence et la marge de sensibilité de la sonde inclinée ont été mesurés à l'aide d'une surface de réflexion d'arc d'un rayon de R50 mm;

(2) En utilisant la surface de réflexion du trou à 5 passages, la plage de réfraction de la sonde d'inclinaison est respectivement de 45°-65° et 65°-75°.

(3) La linéarité horizontale et verticale du détecteur de défauts peut être mesurée à l'aide de réflexions multiples d'ondes p du fond d'une épaisseur de 12,5 mm;

(4) Deux surfaces d'arc, R25 et R50, sont utilisées pour corriger l'axe du temps et le point zéro.

Définition

12Un petit bloc d'étalonnage de 0,5 mm d'épaisseur pour la vérification sur place de l'indice de sonde d'onde de cisaillement miniature, de la base de temps, de l'angle et du gain du faisceau

 Spécification

 Rapport d'essai
HUATEC garantit strictement la qualité du produit et promet de fournir un rapport d'essai correspondant pour chaque bloc d'essai vendu, qui enregistre les spécifications du bloc d'essai, les matériaux et les normes d'essai.Si vous avez des exigences particulières pour le rapport d'essaiVeuillez nous contacter.
