Bloc de référence Type 1 EN ISO 9934-2

Bloc de référence Type 1 EN ISO 9934-2
Bloc de référence Type 1 EN ISO 9934-2 Bloc de référence Type 1 EN ISO 9934-2 Bloc de référence Type 1 EN ISO 9934-2

Image Grand :  Bloc de référence Type 1 EN ISO 9934-2

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: EN ISO 9934-2
Numéro de modèle: MTU-3
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: CARTON
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, Union occidentale
Contact

Bloc de référence Type 1 EN ISO 9934-2

description de
Nom: Bloc de référence Type 1 EN ISO 9934-2 Application: Bloc de référence MPI fluorescent
Mots-clés: Bloc de référence Type 1 EN ISO 9934-2 utiliser: Bloc MTU pour l'inspection magnétique des poudres
Mettre en évidence:

Bloc de référence EN ISO 9934-2

,

Bloc d'essai par particules magnétiques de type 1

,

Bloc d'étalonnage pour essais non destructifs

Type de bloc de référence 1 EN ISO 9934-2

Pour l'utilisation de l'appareil, voir EN ISO 9934-2:2002

Type de bloc de référence 1 EN ISO 9934-2(également connu sous le nom de bloc d'essai MTU no 3) est un bloc standard d'étalonnage de sensibilité humide pour l'inspection des particules magnétiques (MPI),utilisé pour vérifier la capacité de détection et l'état du système des suspensions/poudre magnétiquesIl s'agit de l'outil de contrôle de la qualité de base pour les essais non destructifs (ESD).

Fonctionnalité de base
Vérification de la sensibilité: vérifier la capacité d'affichage des défauts de la poudre magnétique/suspension magnétique et déterminer si la sensibilité a diminué en raison du vieillissement ou de la contamination.
Contrôle de la qualité du système: vérification quotidienne/régulière de l'équipement MPI, de la concentration de la suspension magnétique et des conditions d'éclairage (UV/lumière blanche) pour assurer la conformité.

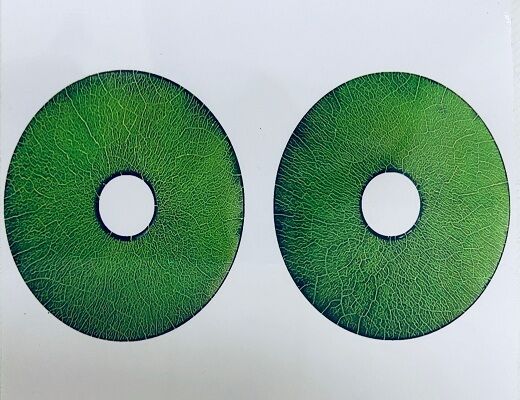

Comparaison de référence: accompagnée d'une image de référence standard, qui compare l'affichage de fissure mesurée avec la référence pour déterminer si le système est qualifié.
Évaluation des consommables: comparer les performances d'essai de différentes marques/charges de poudre magnétique et de nouvelles et anciennes suspensions magnétiques.

Type de bloc de référence 1 EN ISO 9934-2 Utilisation et analyse fonctionnelle

1- Vérifier l'effet de magnétisation (direction et intensité du champ magnétique)

Les blocs d'essai MTU-3 sont généralement constitués de matériaux à haute perméabilité magnétique. L'opérateur détermine la direction du champ magnétique sur la surface de la pièce en observant quelles directions des défauts présentent des traces magnétiques.si seules les fissures radiales sont visibles, il indique que le champ magnétique est circonférentiel; si seules des fissures concentriques sont affichées, il indique que le champ magnétique est radiale.

2. Évaluer la sensibilité globale du système

Les défauts artificiels sur le bloc d'essai sont très subtils et ne peuvent être clairement affichés que lorsque l'ensemble du système de détection (valeur de courant, méthode de magnétisation, concentration de suspension magnétique,la propreté, conditions d'éclairage, etc.) est en bon état.

3. Vérification quotidienne des performances

·Avant de commencer les travaux d'essai tous les jours, ou après avoir remplacé le procédé d'essai et l'équipement,L'utilisation de blocs d'essai MTU-3 pour un étalonnage rapide est une étape importante du contrôle de la qualité pour assurer la fiabilité des résultats des essais.Il répond aux exigences réglementaires des industries de haut niveau telles que l'aérospatiale, l'énergie nucléaire et les équipements sous pression.

4. Comparer les performances de différentes suspensions magnétiques

·En utilisant le même bloc d'essai MTU-3 et la même spécification de magnétisation,les performances des suspensions magnétiques (y compris fluorescentes et non fluorescentes) de différents lots ou fournisseurs peuvent être comparéesUne suspension magnétique plus performante permettra d'afficher plus clairement les défauts et un contraste plus élevé sur le bloc d'essai.

Au cours du processus d'essai des particules magnétiques,le bloc d'essai MTU-3 de type I vérifie et confirme rapidement et de manière intuitive si la sensibilité globale de l'ensemble du système d'essai (y compris les équipements), méthode de magnétisation, performance de la suspension magnétique et procédé de fonctionnement) répond aux normes requises et affiche la direction du champ magnétique sur la surface de la pièce.

Le bloc de référence type 1 EN ISO 9934-2 est un outil clé pour assurer la fiabilité, la cohérence et la traçabilité des résultats des essais de particules magnétiques.

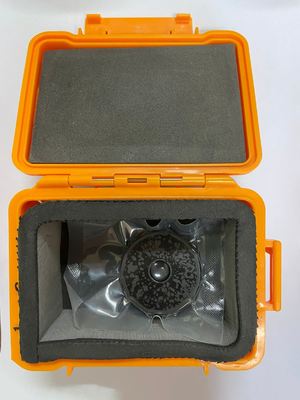

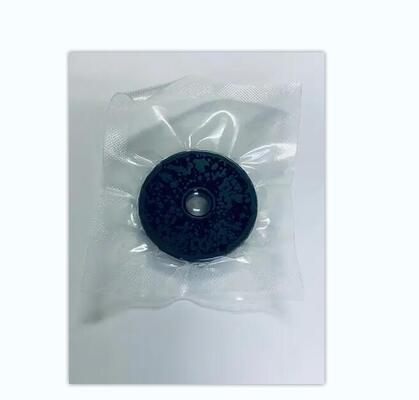

Type de bloc de référence 1 EN ISO 9934-2

Bloc de référence Type 1 EN ISO 9934-2 0

Bloc de référence Type 1 EN ISO 9934-2 1
