Bloc d'essai de particules magnétiques MTU-3

Bloc d'essai de particules magnétiques MTU-3
Bloc d'essai de particules magnétiques MTU-3 Bloc d'essai de particules magnétiques MTU-3

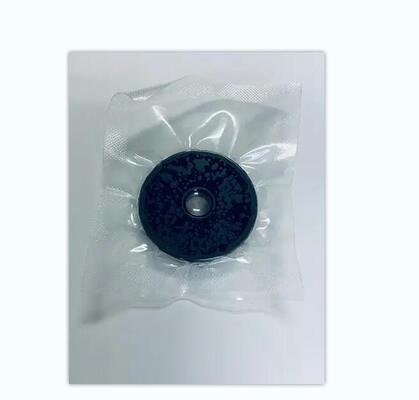

Image Grand :  Bloc d'essai de particules magnétiques MTU-3

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Numéro de modèle: MTU-3
Conditions de paiement et expédition:
Quantité de commande min: 1
Détails d'emballage: CARTON
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T/T, Union occidentale
Contact

Bloc d'essai de particules magnétiques MTU-3

description de
Nom: Bloc d'essai de particules magnétiques MTU-3 Application: Bloc de référence MPI fluorescent
Mots-clés: Bloc d'essai de particules magnétiques MTU-3 utiliser: Bloc de vérification de suspension de particules magnétiques
Mettre en évidence:

Bloc d'essai de particules magnétiques MTU-3

,

bloc d'essai de particules magnétiques avec garantie

,

équipement d'essai non destructeur MTU-3

Bloc d'étalonnage pour particules magnétiques MTU-3

EN ISO 9934-2:2002

Bloc d'étalonnage pour particules magnétiques MTU-3 (également connu sous le nom de bloc d'étalonnage MTU n° 3) est un bloc d'étalonnage de sensibilité humide pour l'inspection par particules magnétiques (MPI), utilisé pour vérifier la capacité de détection et l'état du système des suspensions/poudres magnétiques. C'est l'outil de contrôle qualité essentiel pour les essais non destructifs (END).

Fonctionnalités principales
Vérification de la sensibilité : Vérifier la capacité d'affichage des défauts de la poudre magnétique/suspension magnétique, et déterminer si la sensibilité a diminué en raison du vieillissement ou de la contamination.
Contrôle qualité du système : Vérification quotidienne/régulière de l'équipement MPI, de la concentration de la suspension magnétique et des conditions d'éclairage (lumière UV/blanche) pour assurer la conformité.
Comparaison de référence : Livré avec une image de référence standard, qui compare l'affichage des fissures mesurées avec la référence pour déterminer si le système est qualifié.
Évaluation des consommables : Comparer les performances de test de différentes marques/lots de poudre magnétique et de suspensions magnétiques neuves et anciennes.

Utilisation et analyse fonctionnelle du bloc d'étalonnage pour particules magnétiques MTU-3

1. Vérifier l'effet de magnétisation (direction et intensité du champ magnétique)

Les blocs d'étalonnage MTU-3 sont généralement fabriqués à partir de matériaux à haute perméabilité magnétique. Lorsque le bloc d'étalonnage est placé sur la surface de la pièce inspectée et magnétisé avec la pièce, L'opérateur détermine la direction du champ magnétique à la surface de la pièce en observant dans quelles directions les défauts affichent des traces magnétiques. Par exemple, si seules des fissures radiales sont visibles, cela indique que le champ magnétique est circonférentiel ; si seules des fissures concentriques sont affichées, cela indique que le champ magnétique est radial.

2. Évaluer la sensibilité globale du système

Les défauts artificiels sur le bloc d'étalonnage sont très subtils et ne peuvent être clairement affichés que lorsque l'ensemble du système de détection (valeur de courant, méthode de magnétisation, concentration de la suspension magnétique, propreté, conditions d'éclairage, etc.) est en bon état.

3. Vérification quotidienne des performances

·Avant de commencer le travail de test chaque jour, ou après avoir remplacé le processus et l'équipement de test, l'utilisation des blocs d'étalonnage MTU-3 pour un étalonnage rapide est une étape de contrôle qualité importante pour assurer la fiabilité des résultats de test. Ceci répond aux exigences réglementaires des industries de haut niveau telles que l'aérospatiale, l'énergie nucléaire et les équipements sous pression.

4. Comparer les performances de différentes suspensions magnétiques

·En utilisant le même bloc d'étalonnage MTU-3 et la même spécification de magnétisation, les performances des suspensions magnétiques (y compris fluorescentes et non fluorescentes) de différents lots ou fournisseurs peuvent être comparées. Une suspension magnétique plus performante entraînera un affichage des défauts plus clair et un contraste plus élevé sur le bloc d'étalonnage.

Pendant le processus d'inspection par particules magnétiques, le bloc d'étalonnage MTU-3 Type I vérifie et confirme rapidement et intuitivement si la sensibilité globale de l'ensemble du système d'inspection (y compris l'équipement, la méthode de magnétisation, les performances de la suspension magnétique et le processus d'exploitation) répond aux normes requises, et affiche la direction du champ magnétique sur la surface de la pièce.

Le bloc d'étalonnage pour particules magnétiques MTU-3 est un outil clé pour garantir la fiabilité, la cohérence et la traçabilité des résultats d'inspection par particules magnétiques.

Bloc d'étalonnage pour particules magnétiques MTU-3


Bloc d'essai de particules magnétiques MTU-3 0
