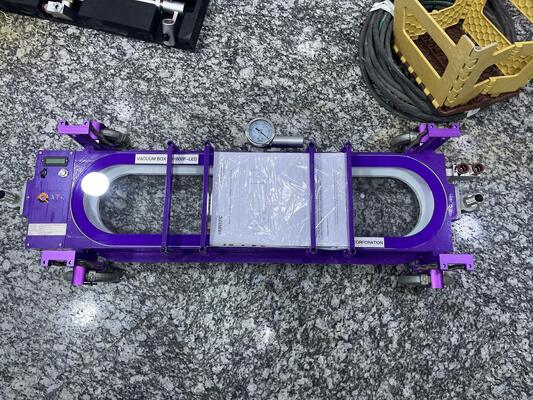

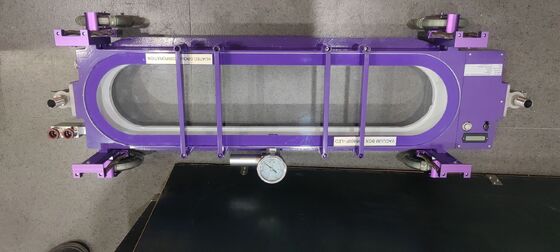

Boîte de détection de fuite sous vide haute efficacité HV1800F-LED pour couture de soudure droite du fond du réservoir de stockage

Boîte de détection de fuites sous vide HV1800F-LED à haute efficacité pour joints de soudure droits de fond de réservoir de stockage

1.    Présentation du produit

La détection de fuites par boîte à vide est une méthode couramment utilisée, telle que la détection de fuites de soudure du fond de réservoir et des récipients sous pression. Actuellement, la taille géométrique des boîtes à vide sur le marché est approximativement la suivante : largeur environ 200 mm, longueur environ 600 mm, hauteur environ 300 mm, et poids de 5 kg à 10 kg. La méthode d'utilisation consiste à fixer la boîte à vide à l'endroit à inspecter, l'inspecteur s'accroupit pour appliquer une certaine pression sur la boîte à vide afin d'assurer l'étanchéité entre le bord de la boîte à vide et l'objet testé, puis la pompe à vide met la boîte sous vide. Lorsque le degré de vide dans la boîte atteint la valeur de pression négative spécifiée dans la norme. Vous pouvez vérifier s'il y a des fuites à l'endroit détecté à travers la fenêtre transparente de la boîte à vide. Une fois la détection terminée, ouvrez la valve d'admission d'air pour remplir l'intérieur de la boîte d'air. Une fois la pression négative dans la boîte nulle, l'inspecteur peut déplacer la boîte à vide vers la prochaine position de détection pour l'inspection.

Étant donné que la boîte de la boîte à vide a un certain poids, si le nombre de soudures testées est important, par exemple une soudure de plusieurs milliers de mètres de long, les inspecteurs devront s'accroupir et se relever des milliers de fois, et déplacer la boîte à vide pendant longtemps, les inspecteurs dépenseront également beaucoup d'énergie physique ; En raison de l'achèvement d'une détection de position, le personnel de détection doit effectuer des actions répétées d'accroupissement, de pression, de relèvement, de déplacement, ce qui retardera beaucoup de temps et l'efficacité sera très faible ; De plus, si le joint n'est pas étanche, les inspecteurs doivent faire beaucoup d'efforts, s'agenouiller même pour mettre la boîte à vide sous pression, et parfois utiliser de vieux vêtements ou de vieux chiffons tachés d'eau et d'autres articles, entourer la boîte pour assurer l'étanchéité, ce qui est également long et laborieux.

La détection de fuites des soudures d'angle importantes est plus difficile. Afin d'assurer une bonne étanchéité entre la boîte à vide et la paroi du réservoir et le fond du réservoir, l'inspecteur doit exercer une grande force sur la boîte à vide dans les directions verticale et horizontale. Cependant, comme l'inspecteur fait face à un mur haut et que la position de détection se trouve dans un coin très bas, l'inspecteur ne tient pas ou ne saisit pas la boîte à vide à cet endroit. Cela les rend trop forts, donc beaucoup de temps et d'efforts sont perdus pour sceller les bords de la chambre.

Pour résoudre les problèmes ci-dessus, notre société a développé deux types de boîtes de détection de fuites de joints de soudure, qui rendent la détection de fuites de joints de soudure de fond de réservoir plus facile et plus efficace.

2. Paramètre technique

2. Caractéristiques de la boîte à vide pour soudure droite

1) Le fond est équipé d'une roue de roulement, et le ressort est au-dessus de la roue de roulement. Lorsque le vide n'est pas pompé, l'éponge d'étanchéité au fond de la boîte à vide est assurée d'être à environ 10 mm du sol. Le personnel d'inspection peut facilement pousser la boîte à vide pour se déplacer sans se pencher pour soulever et se baisser, et l'opération est pratique et rapide en se penchant directement avec les pieds

2) Lors de la détection de fuites, l'inspecteur se tient sur la boîte à vide, et s'appuie sur la gravité de l'inspecteur pour déformer l'éponge d'étanchéité afin d'atteindre le but de l'étanchéité. La vitesse d'étanchéité est rapide et l'efficacité est élevée, et il ne faut qu'environ 20 secondes pour terminer la détection de fuites à un point

3) La boîte à vide est équipée d'une tige auxiliaire, qui peut être utilisée pour pousser la boîte à vide pour se déplacer ; C'est aussi la rampe pour le personnel d'inspection lorsqu'il se tient sur la boîte à vide pour assurer la sécurité du personnel d'inspection ; La rampe est également équipée d'une valve d'admission d'air, et le personnel de détection peut effectuer le travail de décompression de la boîte à vide réelle sans avoir à se pencher

4) Le manomètre et la soupape de sécurité sont installés sur la boîte. Lorsque le vide atteint la valeur réglée, la soupape de sécurité saute pour maintenir le vide dans la boîte à vide à la valeur constante réglée, de sorte qu'il n'est pas nécessaire d'arrêter fréquemment la pompe à vide, ce qui permet de gagner du temps et d'accélérer la vitesse d'inspection.

5) En utilisant la boîte à vide, le détecteur peut effectuer le travail de détection de fuites uniquement en position verticale, ce qui réduit considérablement l'intensité du travail du détecteur, en particulier l'intensité du travail de la taille

3. Caractéristiques de la boîte à vide pour soudure d'angle

1) Le côté est équipé d'une roue de roulement, qui peut pousser la boîte à vide pour se déplacer ; Éponge d'étanchéité adhésive sur le bord, montée des deux côtés d'un rail de guidage, chaque côté du rail de guidage monté sur un micro-moteur de poussée (poussée d'un seul moteur de 19 kg) et un électroaimant (aspiration d'un seul de 80 kg)

2) Lorsqu'il est sous tension, il est adsorbé sur la paroi du réservoir comme point fixe pour appliquer une force, ce qui équivaut à fixer une extrémité du moteur de la tige de poussée sur la paroi du réservoir. Pendant l'inspection, le moteur de la tige de poussée poussera la boîte à vide vers la paroi du réservoir, comprimant ainsi l'éponge d'étanchéité pour assurer l'étanchéité de la boîte à vide

3) En utilisant la boîte à vide, la vitesse d'étanchéité est rapide, l'efficacité est élevée, et la détection de fuites d'un point ne prend qu'environ 20 secondes

4) Identique à la boîte à vide pour soudure droite, la tige auxiliaire est équipée d'une valve d'admission d'air, en plus des interrupteurs de commande de l'électroaimant et du moteur de la tige de poussée, la boîte est équipée d'un manomètre et d'une soupape de sécurité, lorsque le degré de vide atteint la valeur réglée, la soupape de sécurité démarre, de sorte que le degré de vide dans la boîte à vide est maintenu à la valeur constante réglée, de sorte qu'il n'est pas nécessaire d'arrêter fréquemment la pompe à vide, ce qui permet de gagner du temps et d'accélérer la vitesse d'inspection

3. Exigences techniques des paramètres :

3.1 Boîte à vide HV1800F-LED pour tester les soudures à recouvrement et bout à bout

3.1.1 Degré de vide : pas moins de 60 kPa ;

3.1.2 Longueur de détection de soudure : pas moins de 800 mm ;

3.1.3 Vérifier les types de soudures : soudures à recouvrement et bout à bout au fond du réservoir ;

3.1.4 Exigences de diamètre de réservoir : applicable à tous les diamètres de réservoirs ;

★3.1.5 Mode de fonctionnement : le personnel d'inspection peut effectuer toute l'opération en position debout ;

★3.1.6 Système d'éclairage : système d'éclairage LED dans la boîte à vide ;

3.1.7 Alimentation du système d'éclairage : batterie au lithium intégrée de 3 Wh, autonomie de plus de 16 heures ;

★3.1.8 Roue de déplacement : la boîte à vide est équipée de 4 roues de déplacement, les 4 roues de déplacement avec ressort peuvent être soulevées, peuvent pousser la boîte à vide pour se déplacer ;

★3.1.9 Tige auxiliaire : la valve de décompression est installée sur la tige auxiliaire, et le personnel de détection peut actionner la valve de décompression en position debout normale.

★3.1.10 Matériau d'étanchéité de bord, éponge haute densité

3.3 Pompe à vide

3.3.1 Tension : 220V 50/60Hz ;

3.3.2 Pression de conception : 92 kPa ;

3.3.3 Type de pompe : pompe à vide électrique avec ventilateur ;

3.3.4 Débit : 200 L/min ;

3.3.5 Poids : pas plus de 10,5 kg ;

3.3.6 Puissance : pas plus de 450 W.

3.3.7 Bruit de la machine : ≤58db

4. Exigences de configuration

4.1 Pompe à vide : 1 pc

4.2 Boîte à vide pour soudure à recouvrement et bout à bout : 1 jeu

4.3 Boîte pour soudure d'angle : 1 jeu

4.4 Tuyau d'air souple : 1 jeu

4.5 Batterie d'alimentation de la pompe à vide : 1 pc

4.6 Manuel : 1 copie ;

4.7 Caisses d'expédition : 3 pcs

Robot optionnel :

Robot télécommandé

1 Moteur d'entraînement : moteur synchrone à aimant permanent 2X200W ;

2 Freinage moteur, stationnement moteur ;

3 Indice de protection IP44 ;

4 Distance de télécommande : 100 mètres ;

5 Vitesse de fonctionnement : 0-5 km/h ;

6 Alimentation par batterie au lithium, 3-4 heures ;

7 Autonomie (à vide) : 20 kilomètres
